Elektrische aansluiting
20

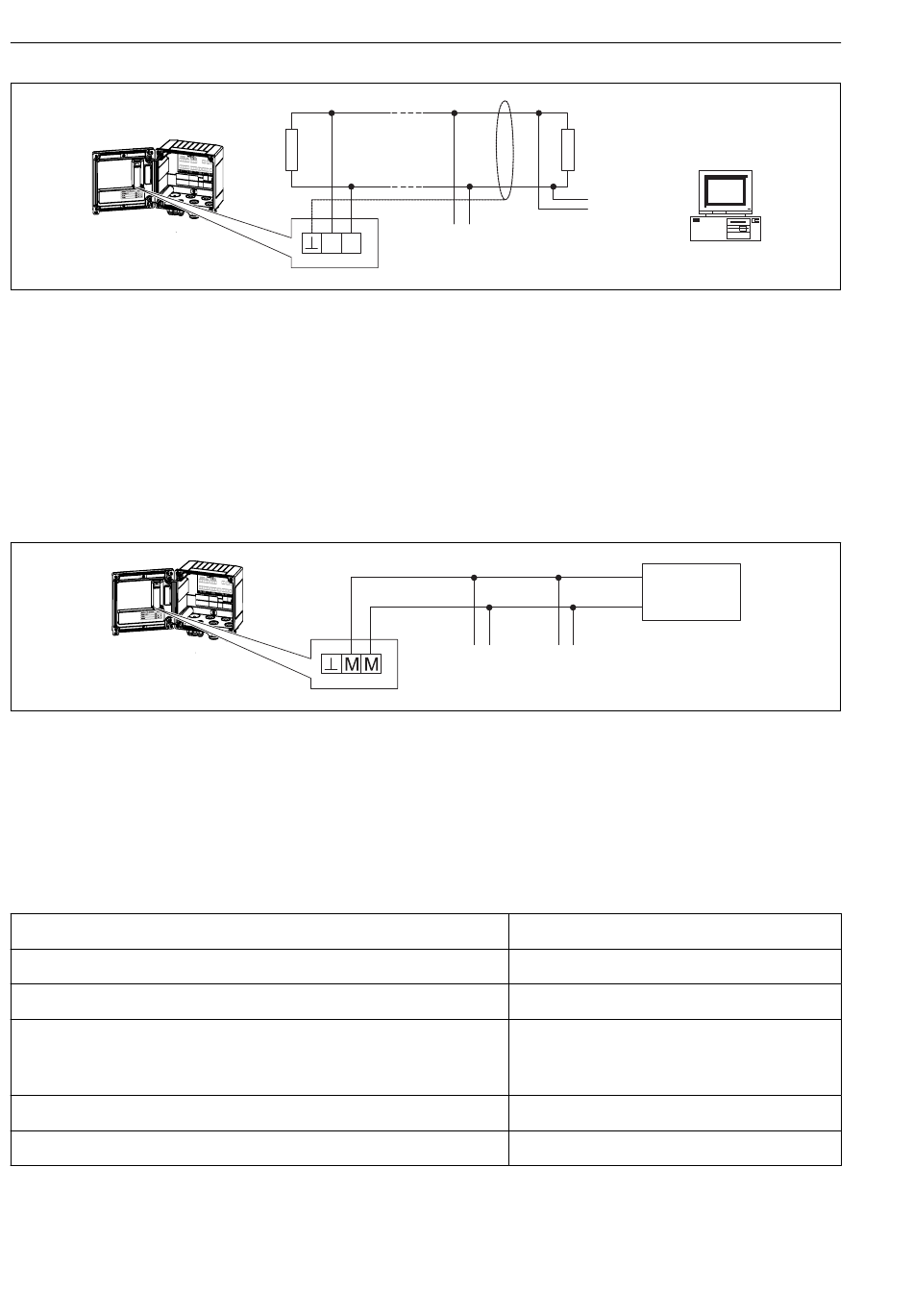

Aansluiting van Modbus RTU
6.5.4
M-Bus (optie)
De M-Bus (Meter Bus)-interface is galvanisch gescheiden (testspanning: 500 V) en wordt
gebruikt voor het aansluiten van het instrument op systemen van hoger niveau voor het
overdragen van alle meet- en proceswaarden. Het wordt aangesloten via een 3-pins
aansluiting in het deksel van de behuizing.
21
Aansluiting van M-Bus
6.6
Controles voor de aansluiting
Voer na het afronden van de elektrische installatie van het instrument de volgende controles
uit:
Conditie en specificaties instrument
Is het instrument en de kabel beschadigd (visuele inspectie)?
Elektrische aansluiting
Komt de voedingsspanning overeen met de informatie op de
typeplaat?
Zijn de gemonteerde kabels voorzien van trekontlasting?
Zijn de voedings- en signaalkabels goed aangesloten?
26
R
L
further instrumentation
-
+
further instrumentation
R
L
RxD/TxD (+)
RxD/TxD (-)
Master
Opmerkingen
-
Opmerkingen
100 ... 230 V AC/DC (±10 %) (50/60 Hz)
24 V DC (–50 % / +75 %)
24 V AC (±50 %) 50/60 Hz
-
Zie aansluitschema op de behuizing
EngyCal RS33
A0047099
A0047100
