B) Instalación
► Instalación de la empuñadura de la batería en la cámara
1. Asegúrese de que la cámara está apagada (OFF)

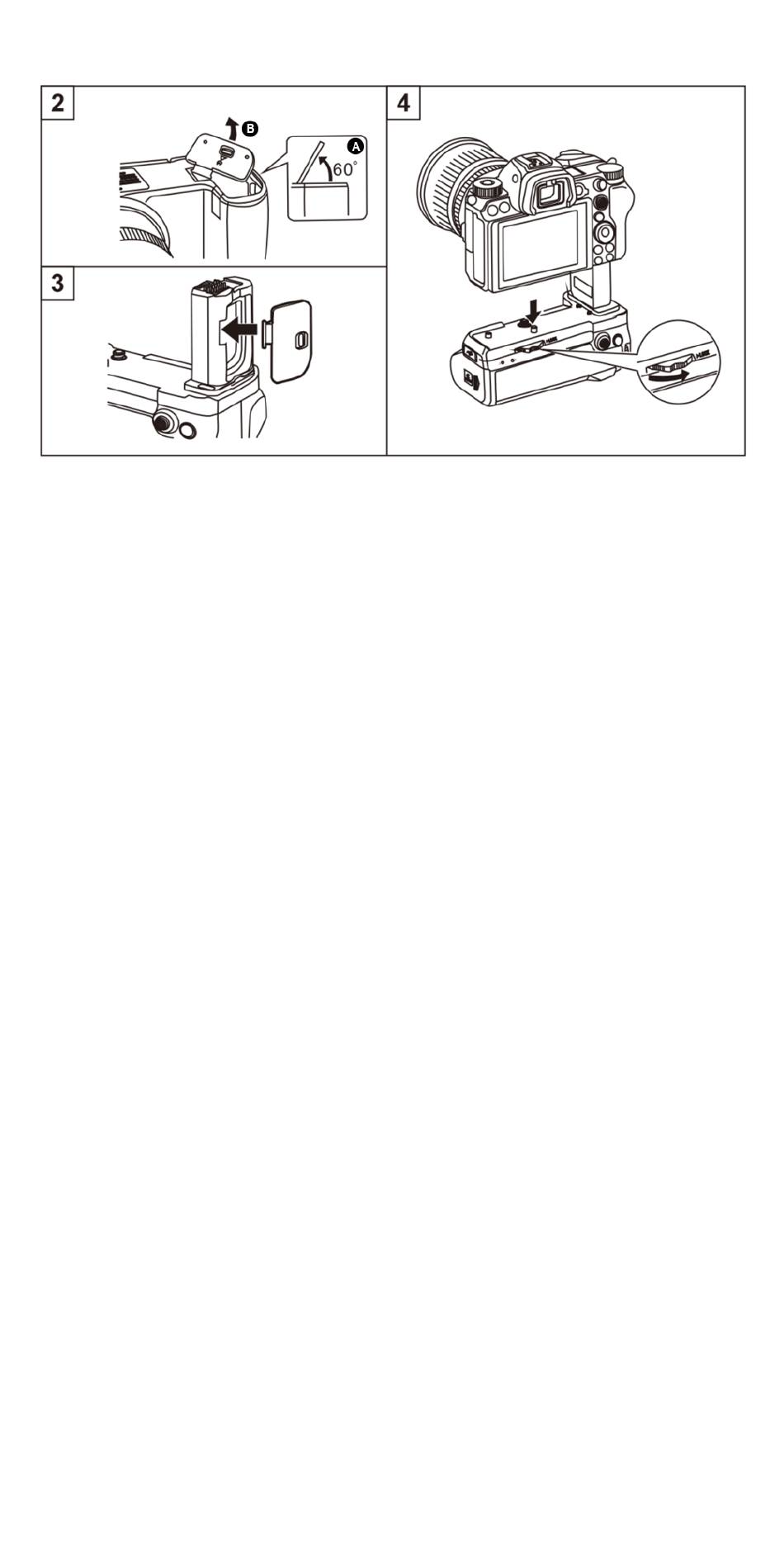

2. Retire la cubierta de contacto del compartimiento de la batería de la
cámara (Figura 2-A).
3. Retire la tapa de la batería de la parte inferior de la cámara (Figura
2-B) y colóquela en la tapa de la batería de la empuñadura Premium
PATONA MB-N11RC/MB-N11RC-L (Figura 3).
*Si hay una batería insertada en la cámara, retírela.
4. Monte el MB-N11RC/MB-N11RC-L en la cámara (Figura 4).
Gire la perilla de bloqueo de tapas en la dirección indicada por la
flecha LOCK para asegurar el compartimiento de la batería.
► Extracción de la empuñadura de la batería de la cámara
1. Para retirar la empuñadura de la batería, apague la cámara y gire el
botón de bloqueo de tapas en la dirección opuesta a la flecha para
soltarlo. Después de retirar la empuñadura de la batería, retire la tapa
de la batería del soporte de la tapa de la batería y vuelva a colocarla
en la cámara.
2. Cuando no utilice la batería, vuelva a colocar la tapa de contactos en el
MB-N11RC/MB-N11RC-L.
C) Colocación de las pilas en la empuñadura
En la empuñadura de batería PATONA se pueden utilizar hasta 2 baterías
de iones de litio EN-EL15C. Apague la cámara antes de insertar la batería.
Además, debe girar el bloqueo de control a la posición L.
3. Presione y mantenga presionado el pestillo del compartimento de la
batería mientras desliza la tapa del compartimento de la batería hacia
un extremo y la abre (Figura 5).
4. Empuje el pestillo del portapilas en la dirección indicada y extraiga el
portapilas (Figura 6).
5. Inserte la pila en el portapilas (Figura 7).
Asegúrese de que la pila está insertada en la dirección correcta.
Cuando la batería está completamente insertada en el compar-
timento de la batería A, el pestillo de la batería se bloquea en la
20
