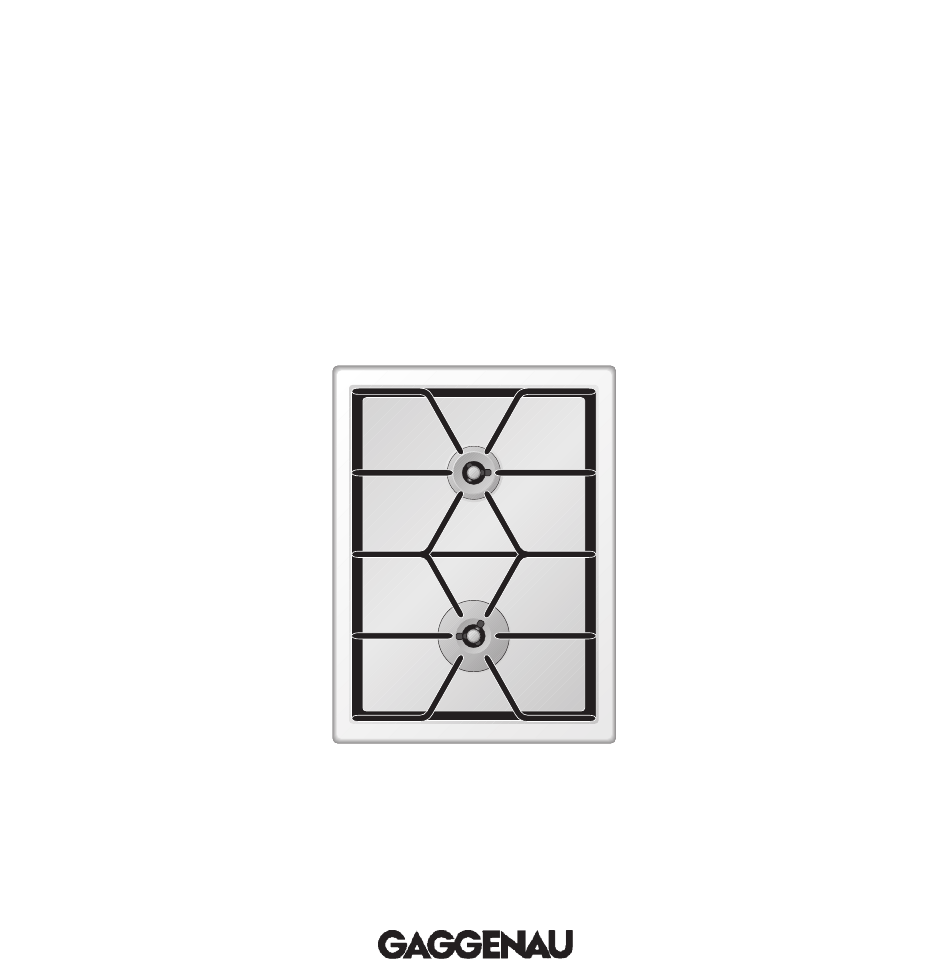

- Pagina 1 Gebruiksaanwijzing en montagehandleiding VG 442 Gaskookplaat...
- Pagina 3 VG 442 1. Belangrijk bladzijde 3-4 Veiligheidsvoorschriften bladzijde 3 Voor het eerste gebruik bladzijde 3 Gebruik bladzijde 4 2. Apparaat en principe bladzijde 5 Het apparaat bladzijde 5 Schakelknoppen bladzijde 5 Onderdelen van de branders bladzijde 5 3. Principe bladzijde 6 4.
- Pagina 4 Gefeliciteerd met de aanschaf van uw nieuwe Vario-inbouwapparaat. Voordat u het apparaat in gebruik neemt, willen wij u graag aan de hand van de gebruiksaan- wijzing vertrouwd maken met de werking van het apparaat. In de gebruiksaanwijzing vindt u belangrijke aanwijzingen voor de veiligheid en de bediening.
-
Pagina 5: Belangrijk
1. Belangrijk Veiligheidsvoorschriften Voor het eerste gebruik Neem het apparaat niet in gebruik, wanneer het Haal het apparaat uit de verpakking. Zorg dat de beschadigd is! verpakkingsmaterialen op een milieuvriendelijke wijze worden verwerkt. Let op! In de verpakking Wanneer u elektrische apparaten in de buurt van bevinden zich toebehoren! Zorg ervoor dat de de gaskookplaat aansluit, zorg er dan voor dat de verpakkingsmaterialen niet in handen van kinderen... -
Pagina 6: Gebruik
Hierdoor Neem bij functiestoringen contact op met uw vakhandelaar of de Gaggenau-klantenservice! bespaart u kosten. Het gebruik van (braad-)pannen of grillstenen die Pas op! U kunt zich branden! Neem het apparaat... -
Pagina 7: Apparaat En Principe
2. Apparaat en principe Het apparaat 1 Afdekking 2 Ontluchtingsopeningen 3 Normale brander 2 kW 4 Grote brander 4 kW 5 Pandrager 6 Schakelknop voorste brander 7 Schakelknop achterste brander Schakelknoppen Sudderstand Kookstanden 1 - 12 Onderdelen van de branders 1 Branderkopdeksel 2 Branderring 3 Branderkop... - Pagina 8 3. Principe U kunt het apparaat met één hand bedienen. De kookplaat is voorzien van een vlamherkenning en een automatische herontsteking. Wanneer u aan de schakelknop draait wordt de ontsteking geactiveerd. Mocht de vlam tijdens het gebruik uitgaan, dan 0 - Uit wordt de brander automatisch weer ontstoken.
-
Pagina 9: Bediening
4. Bediening Inschakelen Ontsteek de branders alleen als alle onderdelen • Zet een geschikte pan op de desbetreffende droog en op de juiste wijze geplaatst zijn. Anders gaspit. kunnen er functiestoringen optreden of kan het apparaat worden uitgeschakeld. • Druk de schakelknop in en draai de schakelknop op de gewenste stand. - Pagina 10 5. Tabel voor het kiezen van de juiste stand Kookstand Bereidingswijze Voorbeelden Verwarmen Water, heldere soepen Blancheren Groente Frituren Patat, gebak 10 – 12 Aanbraden Vlees Braden op hoge temperaturen Vlees, aardappelen 7 – 10 Doorkoken met geopend deksel Vloeistoffen, deegwaren 6 –...
-
Pagina 11: De Juiste Pannen
6. De juiste pannen Gebruik geen pannen met een diameter kleiner VG 442 Aanbevolen Minimale dan 90 mm, respectievelijk groter dan 280 mm. grootte grootte Indien u grotere pannen gebruikt, dient u erop te van de pan van de pan... -
Pagina 12: Reiniging
7. Reiniging De lichte, metalen kleur van de branders (brander- Brander kopdeksel, branderring en branderkop) verandert tijdens het gebruik; deze wordt donkerder. Deze verandering van kleur is niet van invloed op de Branderkopdeksel werking van de kookplaat. Reinig het apparaat grondig vóór de eerste ingebruikneming en na ieder volgend gebruik. - Pagina 13 Voor sterke verontreinigingen kunt u wijze ontstane oxidatielaag wordt bij uw vakhandelaar het Gaggenau verwijderd. Breng na het reinigen een reinigingsmiddel voor roestvrij staal dun laagje onderhoudsmiddel voor (bestelnummer 310631) verkrijgen.
-
Pagina 14: Onderhoud
Is het probleem dan nog niet mengsel of een te lang contact van de verholpen, neem dan contact op met uw vakhandelaar of de Gaggenau-klantenservice. onderdelen van de branders met azijn beschadigen het oppervlak. Vermeld daarbij het type apparaat (zie typeplaatje). -
Pagina 15: Indicatie
9. Indicatie Ringverlichting Betekenis Oorzaak / oplossing achter de schakelknop ° apparaat UIT brandt constant apparaat AAN Apparaat functioneert normaal. ≠ knippert langzaam restwarmte-indicatie Het apparaat is te heet om zonder gevaar te kunnen aanraken. ≠ één schakelknop veiligheidsuitschakeling Schakelknop op 0 draaien en knippert snel deze opnieuw inschakelen. -
Pagina 16: Technische Gegevens / Tabel Gasregelaars
10. Technische gegevens / Tabel gasregelaars Technische gegevens – gas Gasaansluiting: Schroefkoppeling R 1/2’’ voor een bocht R 1/2’’, overeenkomstig DIN 1999, Brander: Normale brander konisch-cilindrisch Grote vlam 2 kW Kleine vlam 0,165 kW Technische gegevens – elektra Sudderstand 0,080 kW Grote brander Nominaal opgenomen vermogen 15 W Grote vlam... - Pagina 17 Kodeerschakelaar (DIP) op het schakelpaneel Tabel grote brander Landen AT BE CH CZ BE CH CZ DK AT CH DE DE DK ES FI ES FI FR GB FR GB GR HU GR HU IE IS IE IS IT LU NL IT LU NO PL PL PT RU SE PT RU...
- Pagina 18 Dit apparaat kan met alle apparaten uit de Vario 400 Dit apparaat mag zonder speciale voorzorgsmaat- serie van Gaggenau worden gecombineerd. regelen in keukenmeubilair van hout of ander brandbaar materiaal worden ingebouwd. Houdt u zich aan de veiligheidsvoorschriften en De muur achter het apparaat dient uit niet de belangrijke aanwijzingen uit hoofdstuk 1.
-
Pagina 19: Gasaansluiting / Elektrische Aansluiting
Gasaansluiting / elektrische aansluiting Gasaansluiting Het gasaansluitpunt moet zich op een plaats bevinden waar de afsluitkraan toegankelijk en zichtbaar is (eventueel na het openen van een kastdeurtje). Het apparaat moet met de bijgeleverde bocht R 1/2“ en de bijgevoegde afdichting worden aangesloten op een vaste aansluitleiding of een gekeurde veiligheidsslang, overeenkomstig DIN 3383 deel 1. -
Pagina 20: Voorbereiding Van Het Inbouwmeubel
Voorbereiding van het inbouwmeubel • Maak een uitsparing voor een of meer Vario-appa- raten in het werkblad volgens de aanwijzingen op de inbouwschets. Op de inbouwschets is rekening gehouden met de ruimte voor een verbindings- strip tussen de apparaten. De apparaten kunnen ook in aparte uitsparingen worden ingebouwd. -
Pagina 21: Het Inbouwen Van Het Schakelpaneel
Het inbouwen van het schakelpaneel Let op! Dit apparaat mag uitsluitend met het schakelpaneel met dezelfde type-aanduiding worden ingebouwd. Schakel de stroomtoevoer bij de huisinstallatie uit voordat u het apparaat aansluit! • Verwijder vóór het inbouwen de piepschuim verpakkingselementen bij de schakelknoppen en de trek de beschermfolie achter de ringverlichtingen eraf. -
Pagina 22: Inbouw Van De Kookplaat
• Draai de klemmen naar de zijkant. Plaats de kookplaat waterpas in de uitsparing en stel deze. Zorg ervoor dat het opschrift Gaggenau aan de voorkant zit. Let op! Spuit geen siliconenkit tussen de kook plaat en het werkblad. -
Pagina 23: Het Vervangen Van De Gasregelaars
Het vervangen van de gasregelaars Ombouw voor een andere gassoort De omschakeling op een ander type gas mag alleen door een erkende Gaggenau klantenservice worden uitgevoerd. De voor de nieuwe gassoort benodigde gasrege- laars kunt u als setje bestellen. Vermeld daarbij het apparaattype en de gassoort. - Pagina 24 Het vervangen van de hoofdregelaars • Trek de veiligheidsclips van de branderleidingen. De vonkontsteking mag aangesloten blijven. Schroef de branders los (Torx T20) en trek deze Hoofdregelaa van de branderleidingen. r binnenkant • Trek de regelaars met de hand van de brander- leidingen af, verwijder de dichtringen.
-
Pagina 25: Montage Van De Afdekking
Montage van de afdekking • De bevestigingsprofielen zijn al op de kookplaat gemonteerd. • Plaats de afdekking loodrecht op de bevesti- gingsprofielen en schroef de afdekking met de voorgemonteerde tapeinden vast. • Sluit de afdekking. De afdekking moet gelijk- matig op het apparaat liggen. •... - Pagina 28 GAGGENAU HAUSGERÄTE GMBH CARL-WERY-STR. 34 · D - 81739 MÜNCHEN Y (0 89) 45 90 - 03 FAX (0 89) 45 90 - 23 47 www.gaggenau.com...
