3.4

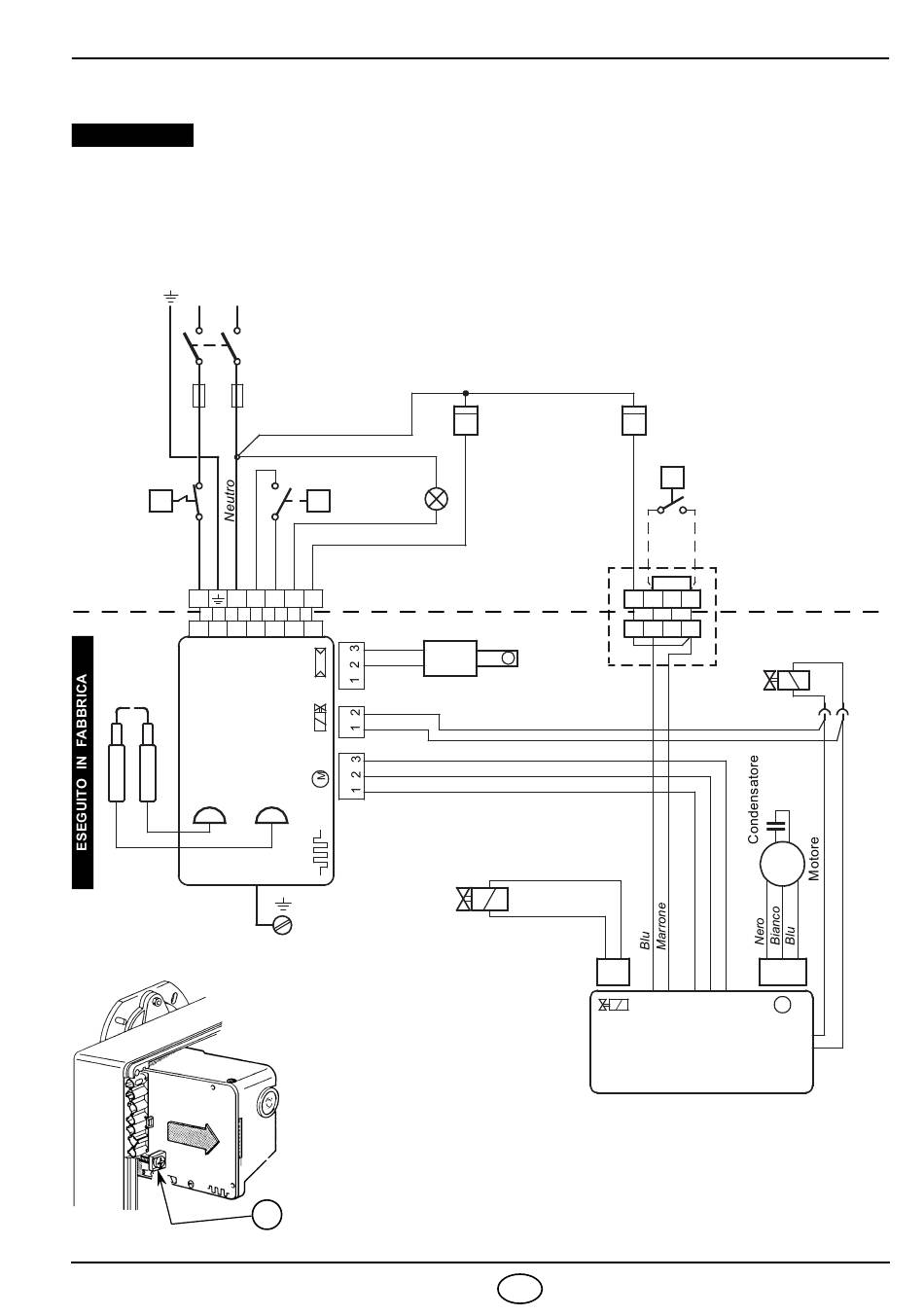

COLLEGAMENTI ELETTRICI
ATTENZIONE
NON SCAMBIARE IL NEUTRO
CON LA FASE
~
230V
L
N
Termostato di
sicurezza
T
Spina 7 poli
N
L1
Presa 7 poli
Elettrodi di
APPARECCH.
accensione
552SE
D5336
Fig. 11
S7072
2311
NOTE:
– La sezione dei conduttori deve essere di min. 1 mm
– I collegamenti elettrici eseguiti dall'installatore devono rispettare
– Collegare il termostato 2° stadio ai morsetti T6 - T8 to-
50Hz
Interruttore
generale
T6A
Termostato
T
limite
T1
S3
B4
T2
Marrone
Blu
Marrone
Blu
Nero
Bianco
Blu
Terra bruciatore
Per togliere il controllo fiamma dal bruciatore allentare la vite (A, Fig. 11)
dopo aver sconnesso tutti i componenti, la spina a 7 poli ed il filo di terra.
In caso di smontaggio delcontrollo fiamma riavvitare la vite (A) con
una coppia di serraggio da 1 ÷ 1,2 Nm.
A
le norme vigenti nel paese
gliendo il ponte.
TESTING: Verificare l'arresto del bruciatore aprendo i ter
mostati, ed il blocco oscurando il sensore fiam-
ma.
Contaore 1° stadio
h
(230V - 0,1A max.)
Segnalazione
di blocco a distanza
(230V - 0,5A max.)
Sensore fiamma
Valvola olio 2° stadio
5
I
.
Contaore 2° stadio
h
(230V - 0,1A max.)
n Termostato
T
2° stadio
Spina 4 poli
T6
T7
T8
B5
Presa 4 poli
Valvola olio
1° stadio
M
~
2 1
3 2 1
RITARDATORE
ELETTRONICO
2
M
