Aansluitingen
1

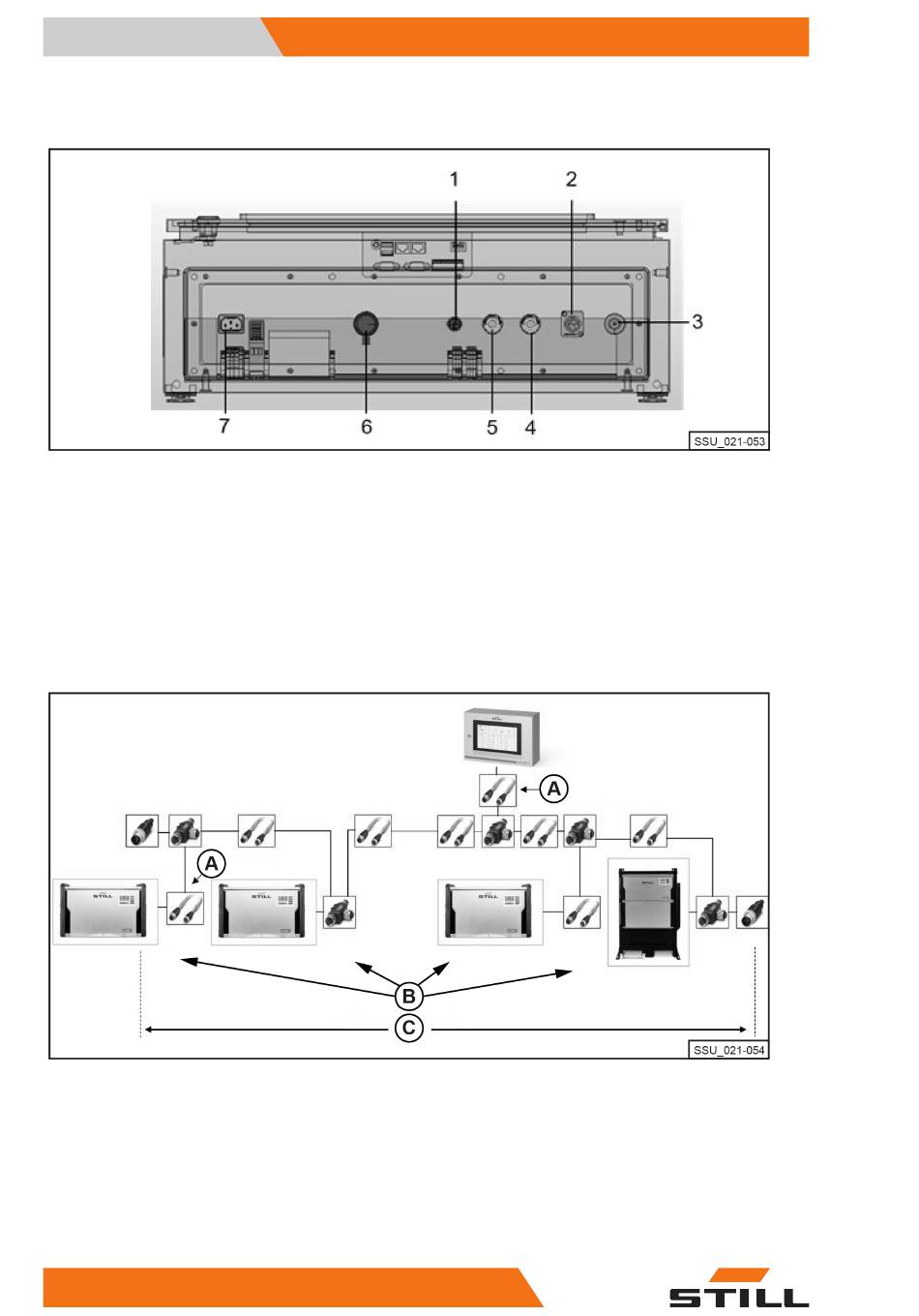

CAN aansluiting (voor het aansluiten van la-
ders)
2
Universele opening
3
Ontluchtingspluggen
Instelopties
In een CAN netwerk moeten aan elk uiteinde twee afsluitweerstanden worden gebruikt. Dit kan op
twee manieren.
Variant 1: Laadbeheersysteem met afsluitweerstanden (schroefontwerp)
A
Kabellengte ≦ 1 m
B
Aantal laders ≦ 50
Er moet een M12 afsluitweerstand worden aangesloten op de eerste en laatste lithium-ionlader in de
keten. Voor alle lithium-ionladers moet de optie Afsluitweerstand en voeding zijn geconfigureerd op
UIT.
2-2
4
Reserve (schroefverbinding M16)
5
Reserve (schroefverbinding M16)
6
Netwerkaansluiting
7
Voeding
C
CAN buslengte ≦ 200 m.
50988012431 NL - 11/2023 - 01
