Laadbeheer
Configuratie van laadbeheer
In dit hoofdstuk worden verschillende configuraties van het laadbeheersysteem en de daaruit voort-
vloeiende laadvermogens weergegeven aan de hand van voorbeeldscenario's.

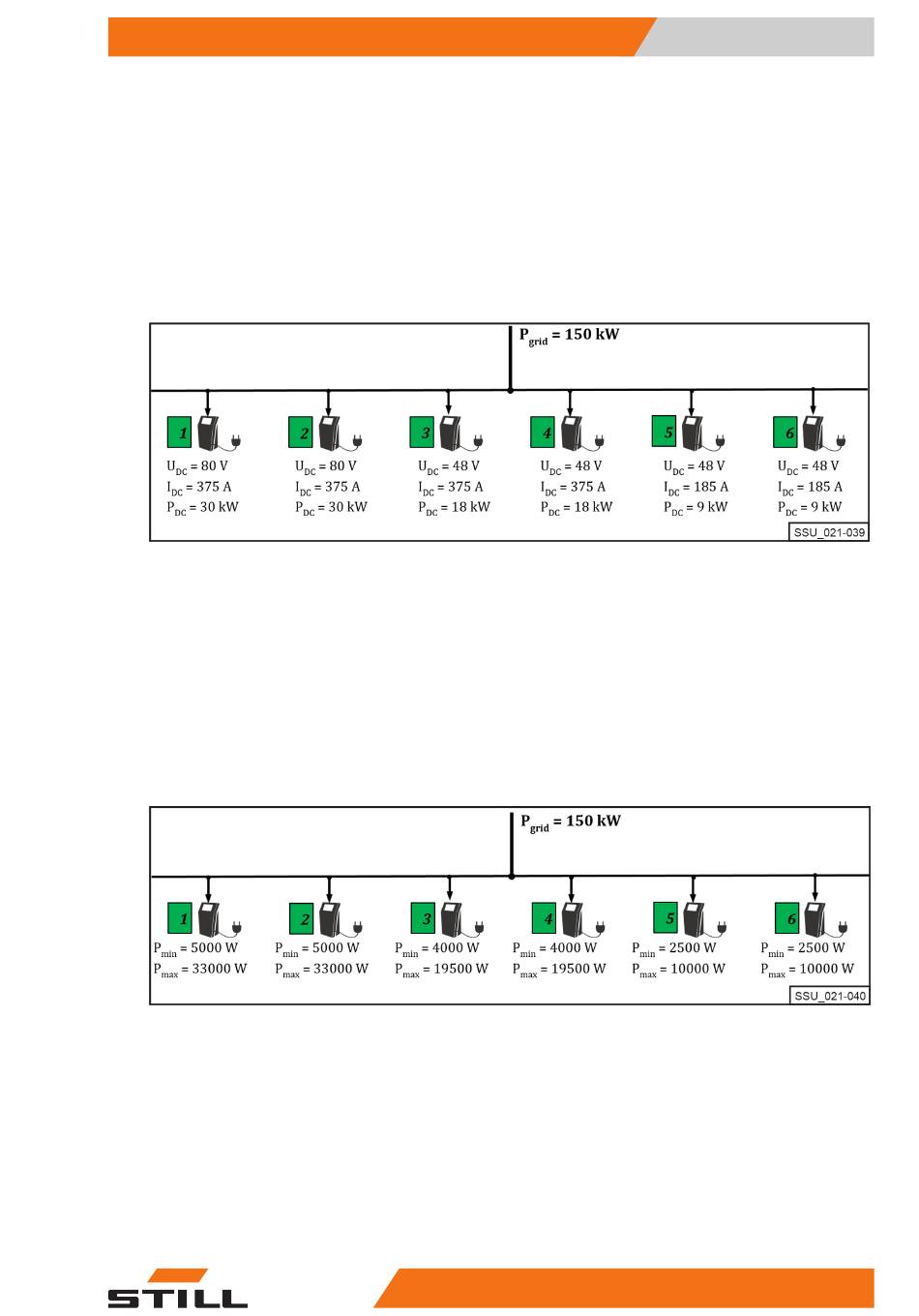

In deze voorbeeldscenario's zijn zes lithium-ionladers aangesloten op het systeem:
Lithium-ionladers 1 en 2 met 80 V / 375 A en 30 kW DC nominale capaciteit
●
Lithium-ionladers 3 en 4 met 48 V / 375 A en 18 kW DC nominale capaciteit
●
Lithium-ionladers 5 en 6 met 48 V / 185 A en 9 kW DC nominale capaciteit
●
Belangrijkste gegevens van de lader
Het laadbeheersysteem is ontworpen voor wisselstroom aan de netzijde en voor de beperking van de
aangesloten lithium-ionladers in een laadstation met de bedoeling een bepaalde totale wisselstroom te
handhaven.
Elke lithium-ionlader kan worden beperkt binnen een minimale en maximale vermogenswaarde. Het
apparaatspecifieke vermogensbereik is het resultaat van het ontwerp en het efficiëntieprofiel van de
lithium-ionladers, wat betekent dat een redelijke werking met betrekking tot efficiëntie kan worden
gegarandeerd binnen de stroomlimieten.
Het laadbeheersysteem houdt rekening met de prestatielimieten.
In het bovenstaande voorbeeld zijn de grenswaarden als volgt:
Vermogensbereik van de lader
Prioritering van laders
Stroomverdeling met dezelfde prioriteit
De vermogenslimiet (P
Limit
fysieke vermogenslimiet van het laadstation (P
De stroomlimiet (P
) wordt gelijkmatig verdeeld over de actieve lithium-ionladers (met een batterij
Limit
die niet volledig is opgeladen) binnen dezelfde prioriteitsklasse (hoog, gemiddeld, laag) als een per-
centage van het maximale wisselstroomvermogen.
) is ingesteld op 60 kW. De instelbare limiet moet altijd lager zijn dan de
).
grid
