Stihl Smart Energy Unit Handleiding pagina 17
Werking van de software
Inhoudsopgave
Aanbrengen
Variant 2: Laadbeheersysteem met geïntegreerde afsluitweerstanden in lithium-ionladers
A
Kabellengte ≦ 1 m
B
Aantal laders ≦ 50
C
CAN buslengte ≦ 200 m.
De interface van de lithium-ionladers heeft een schakelbare afsluitweerstand, die samen met de
voedingsspanning kan worden geschakeld. De optie Afsluitweerstand en voeding moet worden gecon-
figureerd op AAN op zowel de eerste als de laatste lader in de keten. Bij de andere lithium-ionladers
mogen de afsluitweerstanden niet worden geactiveerd!

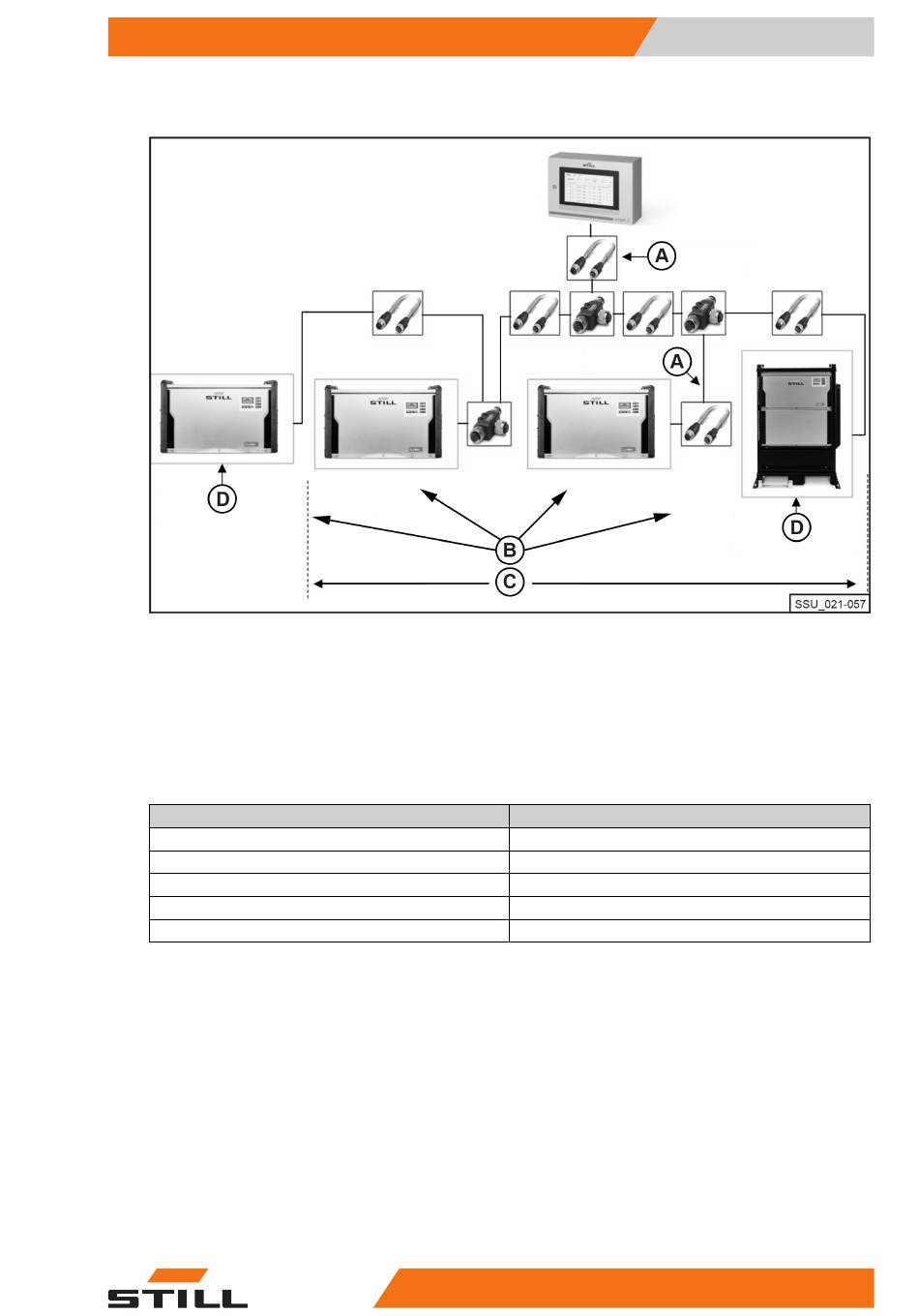

Systeem met geïntegreerde afsluitweerstanden in lithium-ionladers
Component
Lithium-ionbatterijlader
Afsluitweerstand
T-verdeler
CAN verdeler
Laadbeheersysteem
Beginnend bij de twee CAN afsluitweerstanden met de betreffende "stekker" van het verbindingstype
worden de twee strengen samengevoegd in het laadbeheersysteem met de "bus" van het verbindings-
type. De lithium-ionladers en de voeding zijn elk geïntegreerd in de CAN bus via een T-verdeler.
De T-verdeler kan rechtstreeks op de lithium-ionlader worden aangesloten. U kunt ook een korte
verbindingskabel gebruiken.
Lengte van de verbindingskabel (met name voor netwerken met veel deelnemers): ≦ 1 m.
Vereisten
Dankzij de CAN businterface van de lithium-ionladers kunnen ze op elkaar worden aangesloten in een
lokaal CAN netwerk en op één punt in het laadbeheersysteem worden geïntegreerd.
D
Ontwerp van de verbinding
Stekker
Stekker
Stekker/contactdoos
Stekker < - > contactdoos
Stekker
50988012431 NL - 11/2023 - 01
Afsluitweerstand: Aangesloten
Voedingsspanning: Ingeschakeld
