3.

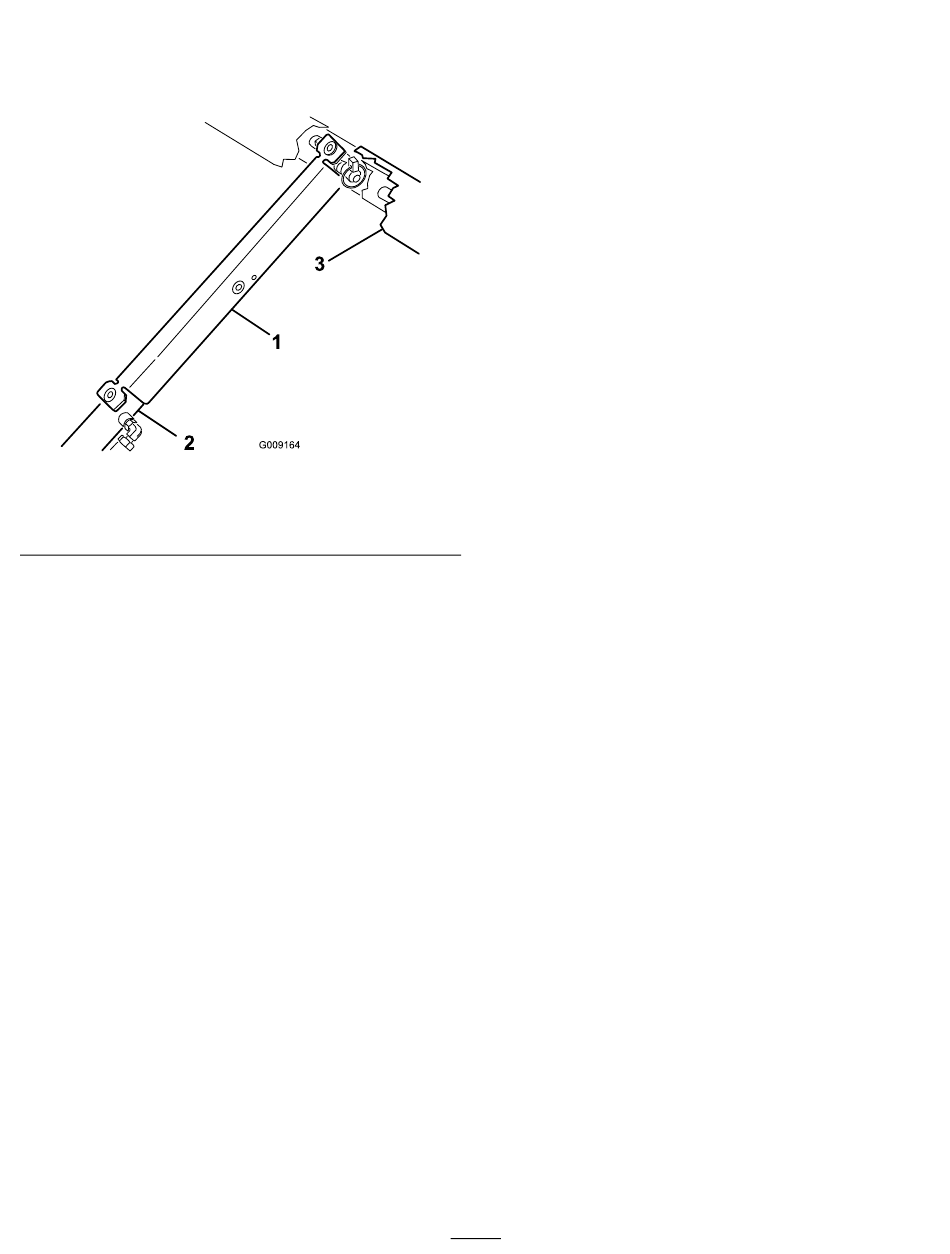

Druk de laadbakbeveiliging op de cilinderstang
en zorg ervoor dat de beide uiteinden van de
laadbakbeveiliging rusten op het uiteinde van de
cilinderbus en het uiteinde van de cilinderstang
(Figuur
2).
1. Laadbakbeveiliging
2. Cilinder
4.
Parkeer de machine op een horizontaal
oppervlak.
5.
Haal de parkeerrem aan.
6.
Zet de machine uit en verwijder het sleuteltje.
7.
Koppel de accu los; raadpleeg de
Gebruikershandleiding van uw machine.
De kabelboom van de werklichten monteren.
De kabelboom voor HDX modellen monteren
1.
Leid de kabelboom naar binnen van de trekhaak van de aanhangwagen tot aan de achterframebuis.
2.
Scheid de twee delen van de kabelboom en leid elk deel langs de onderkant van de achterframebuis naar
de openingen in de zijrails, zoals weergegeven op
3.
Zorg ervoor dat u het deel van het harnas met het label Links naar de zijrail aan de linkerkant van de
machine leidt en het deel met het label Rechts naar de zijrail aan de rechterkant van de machine.
4.
Zoek de connectoren in de zijrails die verbinding maken tussen de remlichten en de kabelboom van de
hoofdmachine en ontkoppel die.
5.
Sluit de connectoren van de kabelboom van de werklichten aan weerszijden aan op de hoofdkabelboom
en de remlichtconnectoren die u in stap 4 hebt ontkoppeld.
6.
Gebruik de 7 kabelbinders en bevestig de kabelboom van de werklichten aan de achterbuis op de locaties
die staan aangegeven op
Figuur 2
3. Laadbak
Figuur
3.
g009164
Figuur 3
2
