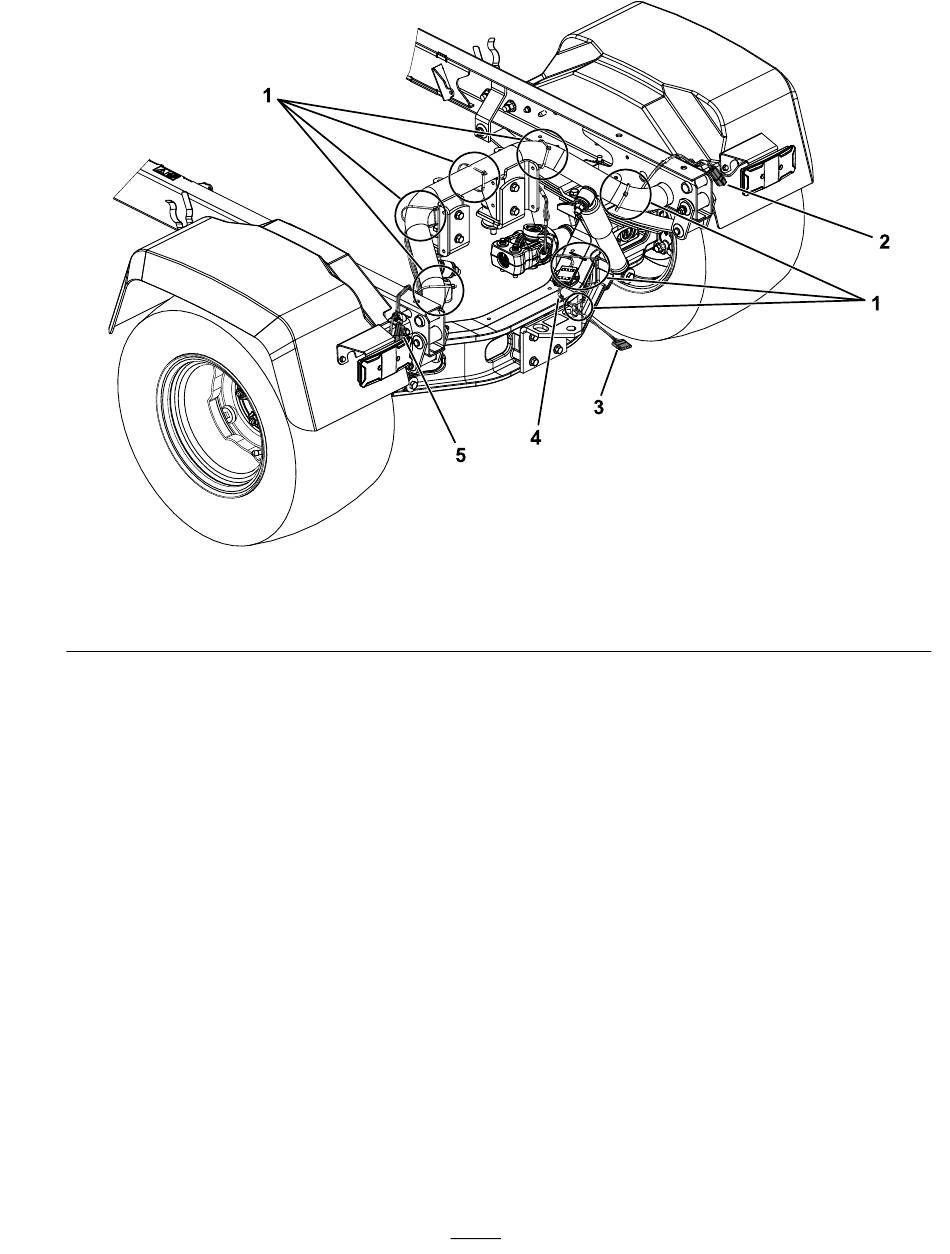

1. Locaties van de kabelbinders (7)
2. Connector van rechter kabelboom
De kabelboom voor UTX modellen monteren
1.
Leid de kabelboom naar binnen van de trekhaak van de aanhangwagen tot aan de achterframebuis.
2.
Scheid de twee delen van de kabelboom en leid elk deel langs de onderkant van de achterframebuis
naar de openingen in de zijrails, zoals weergegeven op
3.
Zorg ervoor dat u het deel van het harnas met het label Links naar de zijrail aan de linkerkant van de
machine leidt en het deel met het label Rechts naar de zijrail aan de rechterkant van de machine.
4.
Zoek de connectoren in de zijrails die verbinding maken tussen de remlichten en de kabelboom van de
hoofdmachine en ontkoppel die.
5.
Sluit de connectoren van de kabelboom van de werklichten aan weerszijden aan op de hoofdkabelboom
en de remlichtconnectoren die u in stap 4 hebt ontkoppeld.
6.
Gebruik de 7 kabelbinders en bevestig de kabelboom van de werklichten aan de achterbuis en de
hoofdkabelboom op de locaties die staan aangegeven op
Figuur 3
3. Connector van de werklichten
4. Kabelboom
3
5. Connector van linker kabelboom
Figuur
4.
Figuur
4.
g433383
