6
Tapwaterboiler monteren
6
Tapwaterboiler monteren
6.1
Tapwaterboiler opstellen
De staande tapwaterboiler kan naast de ketel worden
geplaatst mits de in de afbeelding 4 aangegeven afstan-
den in acht worden genomen.
De bodem moet vlak en voldoende sterk zijn.
SCHADE AAN DE BOILER
door vorst.
OPGELET!
De opstellingsruimte moet droog en
vorstvrij zijn.
SCHADE AAN DE BOILER
door corrosie.
OPGELET!
De boiler mag alleen in gesloten sys-
temen worden gebruikt.
Er mogen geen open expansievaten
worden gebruikt.
AANWIJZING VOOR DE GEBRUIKER
Voor het vervangen van de magnesiuma-
node (bij onderhoudswerkzaamheden)
moet er boven de boiler voldoende vrije
ruimte zijn.
Neem de minimumhoogte van de
opstellingsruimte, conform tabel 2,
pagina 7 in acht.
Voetschroeven monteren
Leg de dekselbescherming (afb. 5, pos. 1) op de vlo-
er.
Til de boiler over de zijkant van de pallet en plaats
hem voorzichtig op de dekselbescherming.
Neem de in hoogte verstelbare pootjes uit de bodem-
bescherming (styropor) en draai de voetschroeven
M10 × 30 (afb. 5, pos. 2) in de onderkant van de tap-
waterboiler.
Plaats de boiler en lijn hem uit door de voetschroe-
ven te verdraaien.
10
Boiler Logalux SU160/1 – SU300/1 - Wijzigingen op basis van technische verbeteringen voorbehouden.
500
1
400

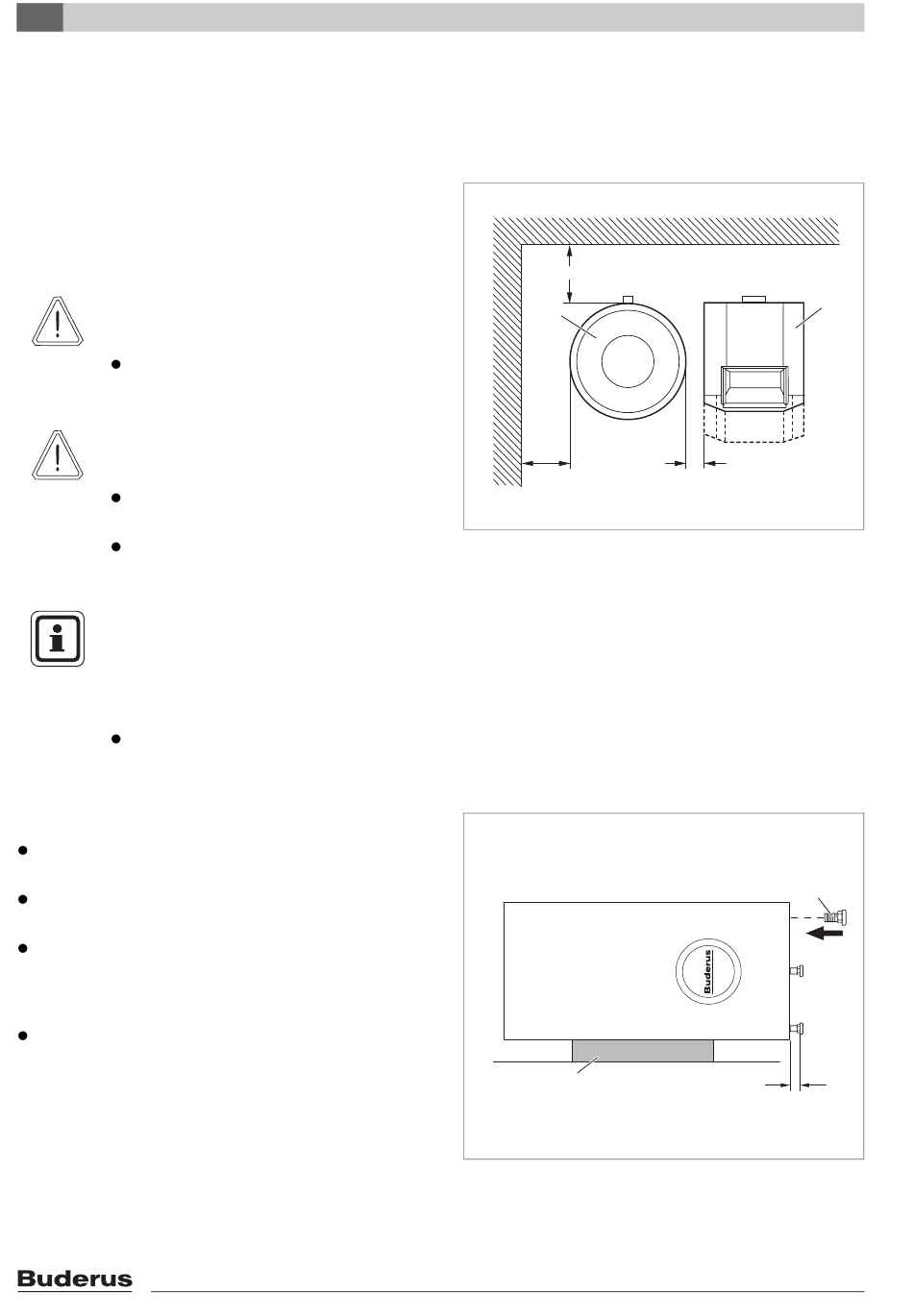

Afb. 4
minimumafstanden voor de montage en het
onderhoud
(afmetingen in mm)
Pos. 1: tapwaterboiler
Pos. 2: CV-ketel
1
Afb. 5
instelbare pootjes monteren
Pos. 1: deksel van de verpakking (styropor)
Pos. 2: voetschroeven
2
min. 100
2
ca. 20
