6.2
Tapwaterleidingen installeren
Neem de volgende aanwijzingen in acht voor het aans-
luiten van de boiler aan het leidingennet. Deze aanwij-
zingen zijn belangrijk voor een storingsvrije werking.
SCHADE AAN DE BOILER
door mogelijke corrosie aan de aansluitin-
gen van de boiler.
OPGELET!
In de aansluitingen AW, EZ en EK bevin-
den zich beschermhulzen. Deze bescher-
men de geëmailleerde vlakken van de
aansluitingen tegen corrosie.
Laat de beschermhulzen erin.
GEVAAR VOOR DE GEZONDHEID
Wanneer de verontreinigingen, die ont-
staan tijdens de montage- en onderhouds-
WAARSCHUWING!
werkzaamheden, niet verwijderd worden,
kan het tapwater vervuild worden.
Monteer en reinig de boiler op hygiëni-
sche wijze en zorg dat er geen lekken
zijn.
Spoel de boiler en de leidingen grondig
uit met drinkwater.
AANWIJZING VOOR DE GEBRUIKER
Voor de water- en verwarmingszijdige
aansluiting zijn er ketel-boiler-verbindings-
leidingen beschikbaar als toebehoren, die
de montage aanzienlijk vereenvoudigen.
SCHADE AAN DE INSTALLATIE
door ondichte aansluitingen.
OPGELET!
Installeer de aansluitleidingen span-
ningsvrij.
Let erop, dat de flexibele slangen niet
geknikt of verdraaid worden.
Boiler Logalux SU160/1 – SU300/1 - Wijzigingen op basis van technische verbeteringen voorbehouden.
Tapwaterboiler monteren
4
AW
AW
1

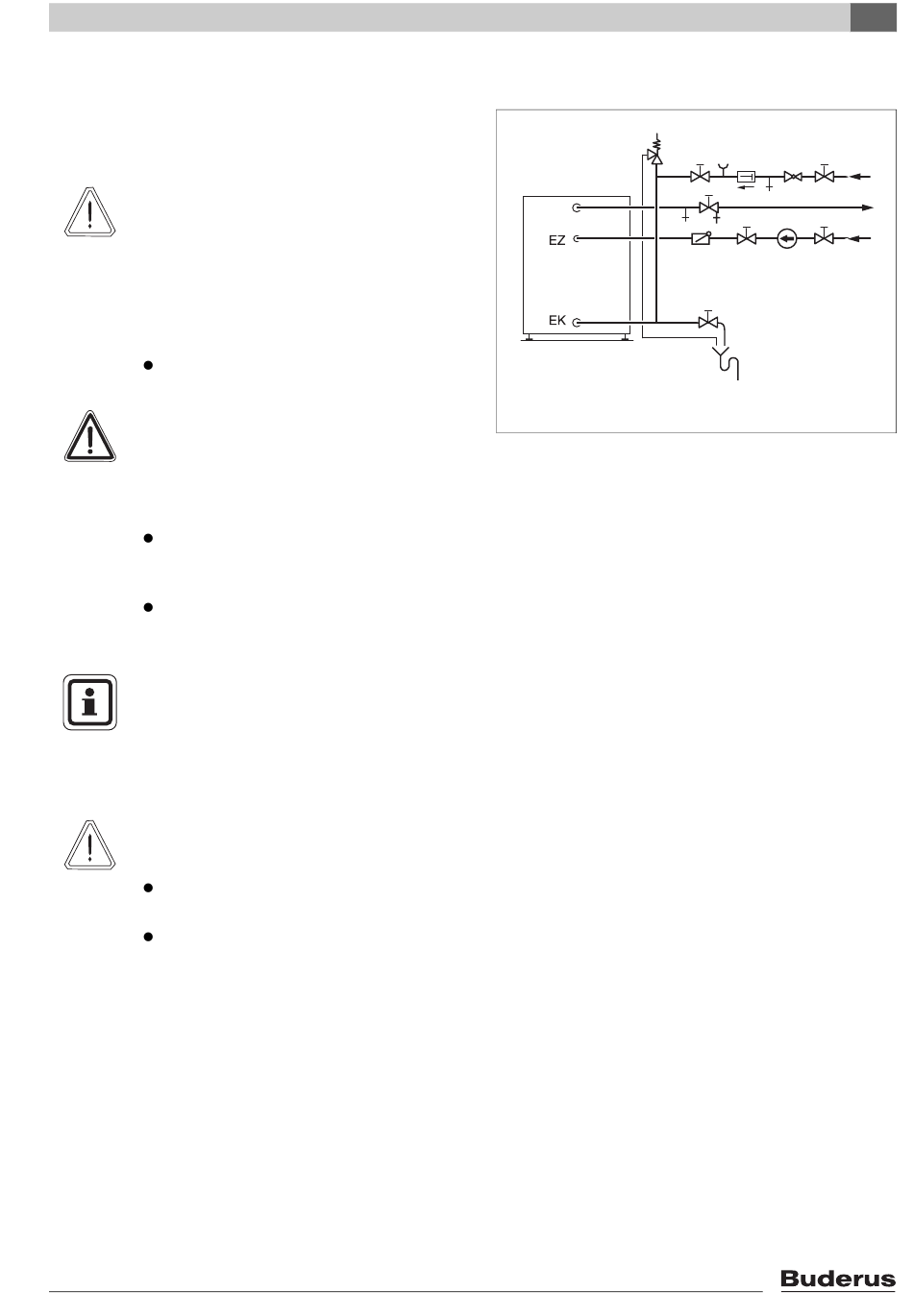

Afb. 6
installatie conform DIN 1988 (schematische
afbeelding)
Pos. 1: boilervat
Pos. 2: be- en ontluchtingsventiel
Pos. 3: afsluitventiel met aftapventiel
Pos. 4: veiligheidsklep
Pos. 5: terugslagklep
Pos. 6: afsluitklep
Pos. 7: circulatiepomp
Pos. 8: drukregelaar (indien nodig)
Pos. 9: controleklep
Pos. 10: keerklep
Pos. 11: manometeraansluiting
(vanaf een inhoud van 1.000 l voorschrift)
Pos. 12: aftapkraan
AW:
uitgang tapwater
EK:
ingang koud water
EZ:
ingang omloopkring
6
6
11
10
8
3
9
2
6
5
6
7
12
6
11
