Temperatuurvoeler tapwater monteren
Monteer de voeler voor de tapwatertemperatuur van de
aansluitset voor de boiler (toebehoren) op de boiler, om
de temperatuur te meten en te controleren. Daarvoor is
het meetpunt M voorzien (afb. 2, pagina 7).
Informatie over de elektrische installatie van de tempe-
ratuurvoeler kunt u nalezen in de documentatie die werd
geleverd bij het regeltoestel of de cv-ketel.
Schuif het voelerpakket (afb. 7, pos. 1 tot 4) tot aan
de aanslag in de dompelhuls (afb. 7, pos. 5).
Daarbij schuift de kunststof spiraal (afb. 7, pos. 3),
die het voelerpakket samenhoudt, automatisch te-
rug.
De compensatieveer (afb. 7, pos. 4) garandeert het
contact tussen de dompelhuls en het voeleroppervlak,
waardoor voor een zekere overdracht van de tempera-
tuur wordt gezorgd.
Schuif de voelerzekering (afb. 8, pos. 1) langs de zi-
jkant op de dompelhuls (afb. 8, pos. 2).
Voer de voelerleiding naar de ketel c.q. de regeling
(Logamatic of SP30D) en zorg daarbij eventueel voor
een trekontlasting. De leiding mag niet in contact ko-
men met hete ketelonderdelen.
AANWIJZING VOOR DE GEBRUIKER
De elektrische aansluiting van de tempera-
tuurvoeler kunt u vinden in het bijgelever-
de schakelschema.
Boiler Logalux SU160/1 – SU300/1 - Wijzigingen op basis van technische verbeteringen voorbehouden.
Tapwaterboiler monteren
1
2
4

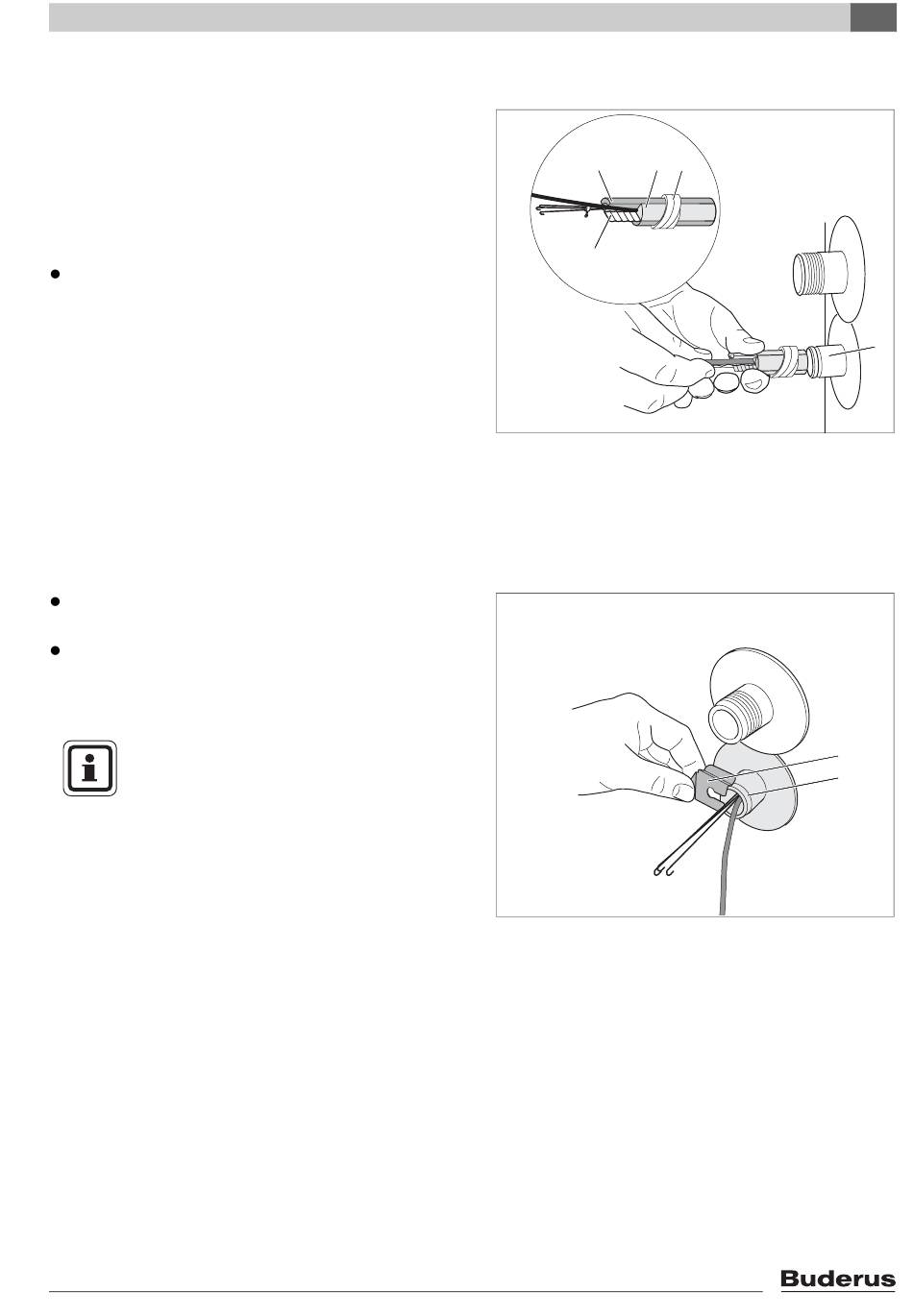

Afb. 7
temperatuurvoeler tapwater monteren
Pos. 1: blindstuk
Pos. 2: kwartronde temperatuurvoeler (of SPD30D-voeler)
Pos. 3: kunststof spiraal
Pos. 4: compensatieveer
Pos. 5: dompelhuls
Afb. 8
voelerzekering monteren
Pos. 1: voelerzekering
Pos. 2: dompelhuls
3
1
2
6
