COLLEGAMENTI
Prima di cominciare
• Spegnete i componenti.
• Collegate il cordone di alimentazione per ultimo.
• Collegate tutto saldamente. Collegamenti lenti possono causare
distorsioni.
L
R
L
R

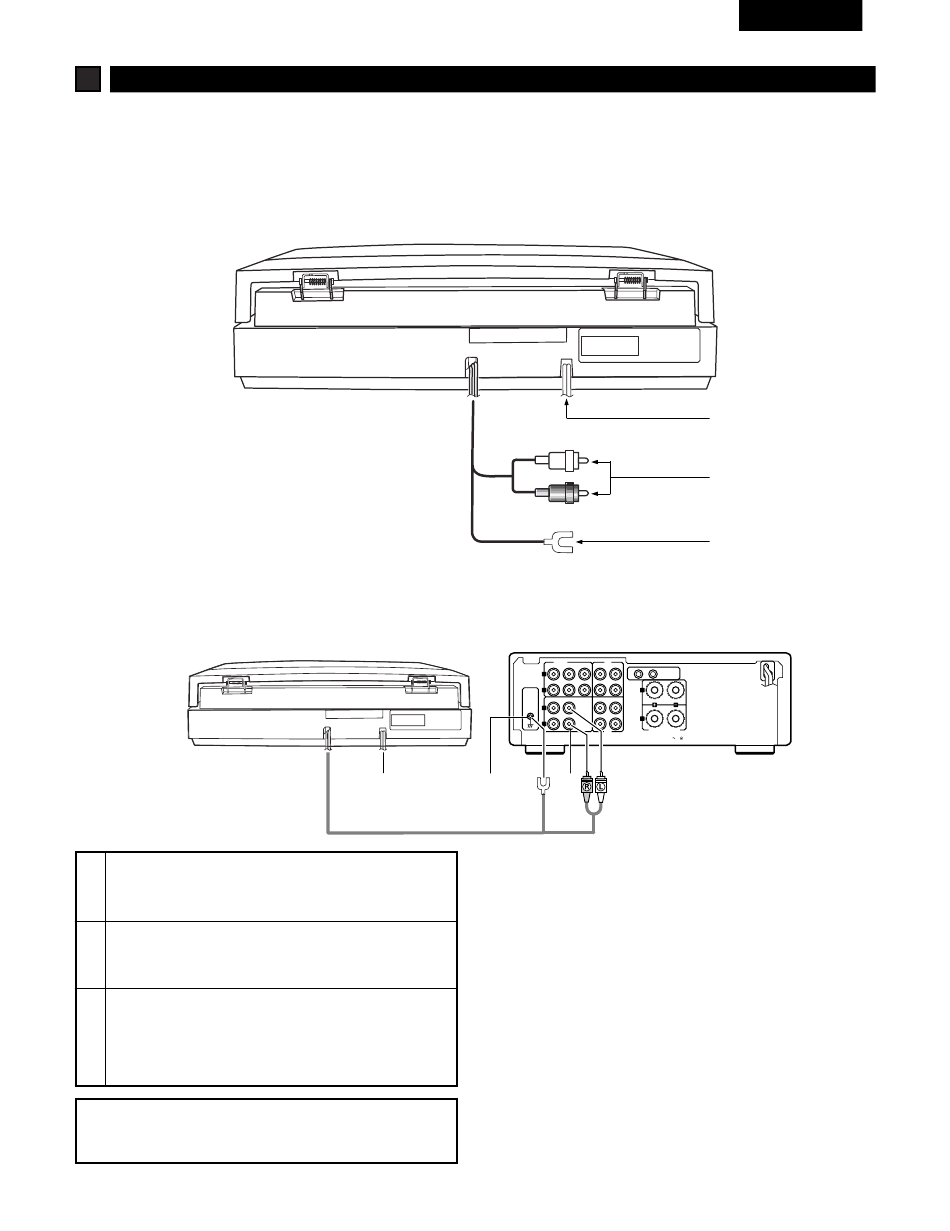

Collegamenti
Collegate i connettori PIN sinistro e destro del cavo
1
di uscita del giradischi ai jack PHONO del vostro
amplificatore ecc.
Collegate saldamente il cavo di terra del giradischi al
2
terminale terra SIGNAL GND (Ground=terra) del
vostro amplificatore.
Dopo che tutti i collegamenti sono stati effettuati.
• Collegate il cordone di alimentazione del giradischi
3
all'uscita in corrente alternata del vostro amplificatore
stereo, timer audio opzionale o direttamente alla presa
in corrente alternata.
NOTA:
• Se il piatto inizia a girare quando il cordone di alimentazione
è collegato, premete il pulsante STOP una volta.
L
R
DP-29F
3
• Per impedire danni ai cordoni, collegate e scollegate gli apparecchi
tenendo in mano la spina e non il cordone.
• Assicuratevi di collegare il PIN bianco al jack sinistro (L-bianco) e il
PIN rosso al jack destro (R-rosso)
Amplificatore
INPUTS
PB
CD
DVD/AUX
AUX-2
TAPE
MD
1
2
SYSTEM
L
CONNECTOR
R
L
SIGNAL
GND
TUNER PHONO
TAPE
MD
L
R
R
SPEAKER SYSTEM
REC
SPEAKER IMPEDANCE
2
1
ITALIANO
Cavo di alimentazione e spina
Connettori pin di uscita
sinistro (bianco) e destro
(rosso)
Cavo di massa
