4. Applicare un nuovo manicotto terminale
per filo sull'estremità del filo condiviso (è
necessario uno strumento speciale).
5. Collegare le estremità di due cavi blu.
6. Applicare un nuovo manicotto terminale
per filo sull'estremità del filo condiviso (è
necessario uno strumento speciale).

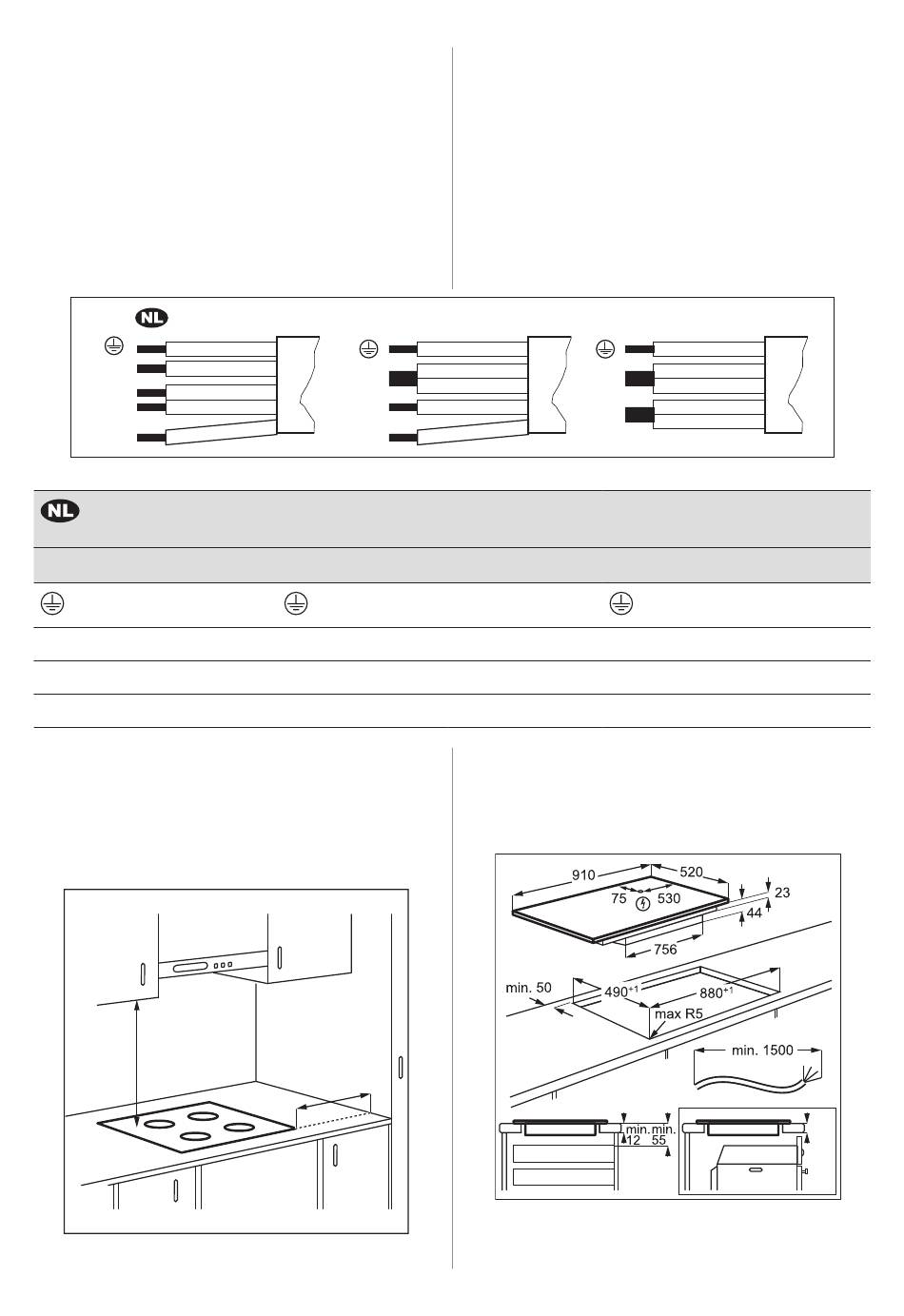

Collegamento bifase
1. Rimuovere il manicotto terminale del cavo
dai cavi blu.
220-240 V~
N
N
L1
L2
220 - 240 V~
5x1,5 mm²
Verde-giallo
N
Blu e blu
L1
Nero
L2
Marrone
3.4 Montaggio
Se s'installa il piano cottura sotto una cappa,
consultare le istruzioni d'installazione della
cappa per la distanza minima tra le
apparecchiature.
min.
500mm
400V2N~
N
L1
L2
Collegamento bifase: 400 V2N~
5x1,5 mm² o 4x2,5 mm²
Verde-giallo
N
Blu e blu
L1
Nero
L2
Marrone
min.
50mm
2. Rimuovere una parte dell'isolamento
delle estremità del cavo blu.
3. Collegare le estremità di due cavi blu.
4. Applicare un nuovo manicotto terminale
per filo sull'estremità del filo condiviso (è
necessario un utensile speciale).
N
L
Collegamento a una fase:
220 - 240 V~
5x1,5 mm² o 3x4 mm²
N
L
Se l'apparecchiatura è installata sopra un
cassetto, la ventilazione del piano cottura
riscalda gli articoli all'interno del cassetto
durante il processo di cottura.
220-240 V~
Verde-giallo
Blu e blu
Nero e marrone
min.
28
ITALIANO
139
