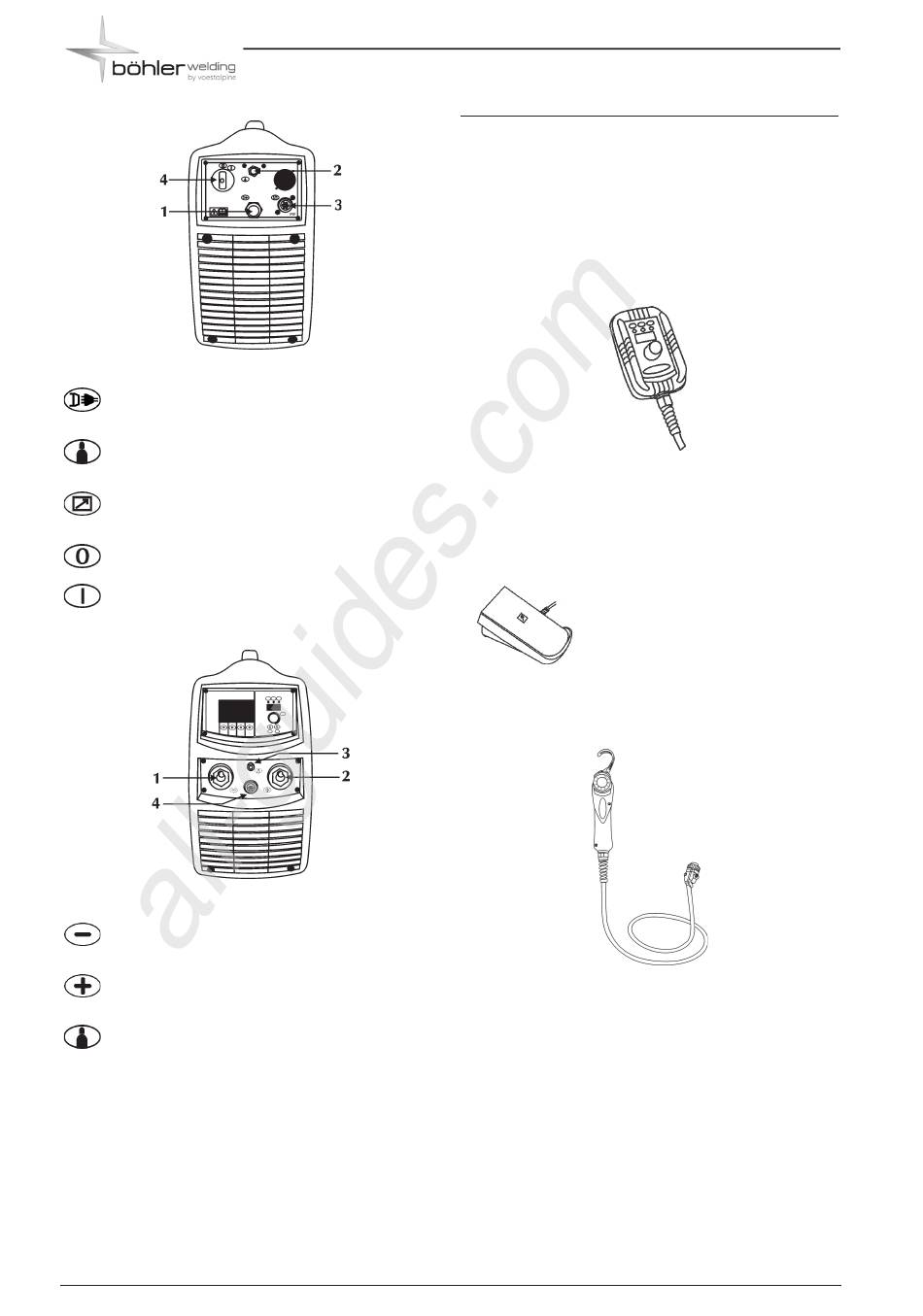

3.12 Bakre kontrollpanel
1
Strömförsörjningskabel
För att strömförsörja anläggningen via elnätet.
2
Anslutning för gasledning
3
Uttag för signalkabel (CAN-BUSS) (RC)
4
Huvudströmbrytare
För påsättning och avstängning av svetsaggregatet.
Har två lägen: "O" avstängd och "I" påslagen.
3.13 Kopplingstavla
1
Negativt uttag
För anslutning av jordledningen vid elektrodsvetsning
eller brännaren vid TIG-svetsning.
2
Positivt uttag
För anslutning av elektrodbrännaren vid MMA-svetsning
eller jordlednjngen vid TIG-svetsning.
3
Anslutning för gasledning
4
Uttag för signalkabel (Brännaren TIG)
176
All manuals and user guides at all-guides.com
4 TILLBEHÖR
4.1 Allmänt
När fjärrstyrningen kopplas till uttaget som finns på generato-
rerna, aktiveras funktionen automatiskt. Koppling kan ske också
när anläggningen är i drift.
När fjärrstyrningen RC är inkopplad, hindrar den inte regleringar
och ändringar på generatorns styrpanel. Inställningsändringar på
styrpanelen visas på fjärrstyrningen RC och vice versa.
4.2 Fjärrstyrning RC 100
Styranordningen RC 100 visar och reglerar svetsningsström och
-spänning.
Se Användarhandboken.
4.3 Fjärrkontroll med RC 120-pedal för TIG-
svetsning
4.4 Fjärrkontroll RC 180
Med denna anordning kan du på avstånd variera strömkvantite-
ten utan att avbryta svetsningen eller lämna arbetsstationen.
Se Användarhandboken.
När generatorn ställs in på "EXTERN
STYRNING" ställs utgångsströmmen om
från ett minimi- till ett maximivärde (som
ställs in i SET-UP) genom att vinkeln mel-
lan fotens stödyta och pedalens underdel
ändras. Vid minsta tryck ger en mikrobry-
tare signal om att svetsningen kan starta.
