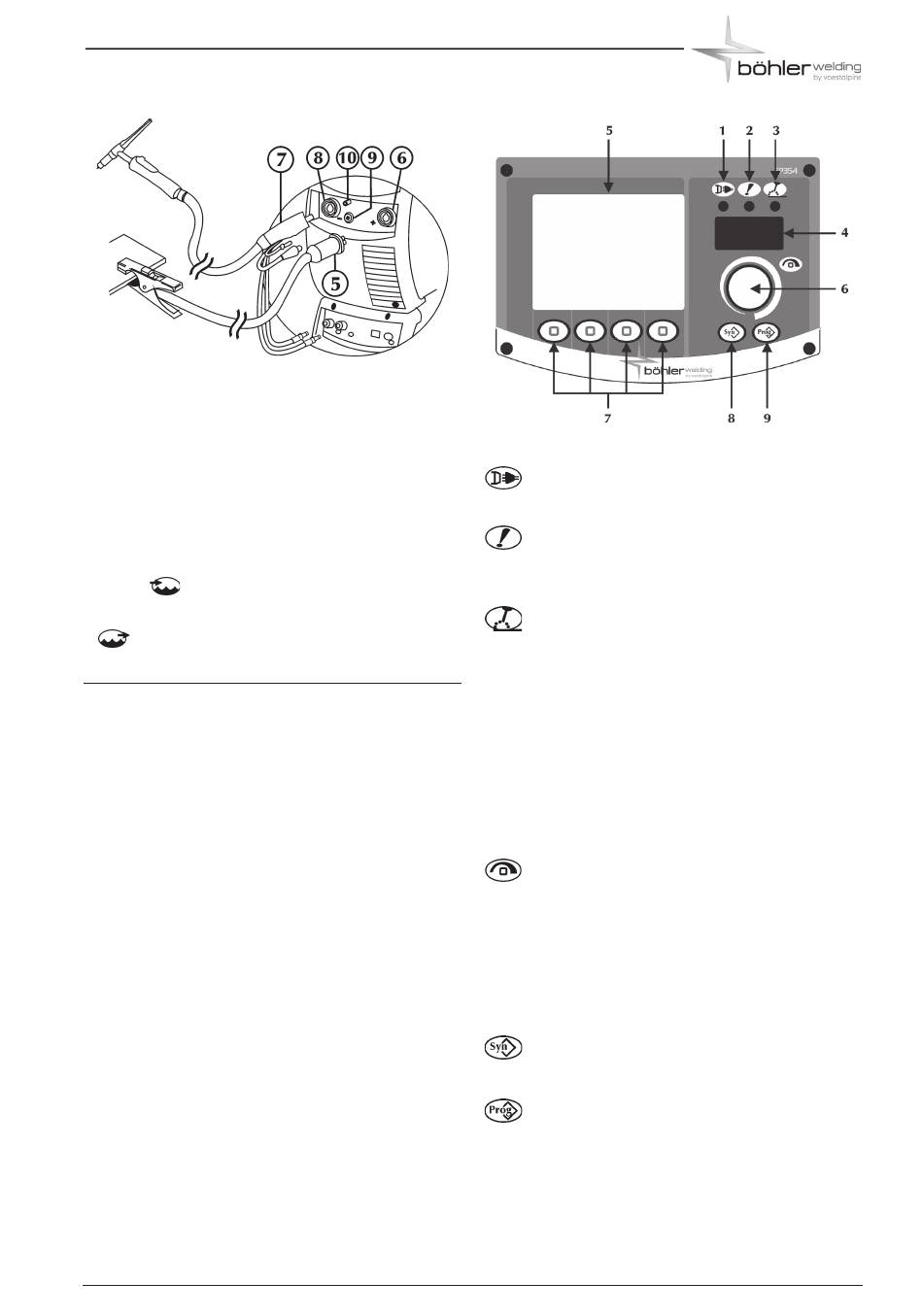

Collegamento per saldatura TIG
- Collegare il connettore (5) del cavo della pinza di massa alla
presa positiva (+) (6) del generatore.
- Collegare l'attacco della torcia TIG (7) alla presa torcia (8) del
generatore.
- Collegare il tubo gas proveniente dalla bombola al raccordo
gas posteriore.
- Collegare il cavo di segnale della torcia all'apposito connetto-
re (9).
- Collegare il tubo gas della torcia all'apposito raccordo/innesto
(10).
- Collegare il tubo di ritorno liquido refrigerante della torcia
(colore rosso) all'apposito raccordo/innesto (colore rosso -
simbolo
).
- Collegare il tubo di mandata liquido refrigerante della torcia
(colore blu) all'apposito raccordo/innesto (colore blu - simbolo
).
3 PRESENTAZIONE DELL'IMPIANTO
3.1 Generalità
URANOS 1700-2200 AC/DC sono generatori inverter di cor-
rente costante sviluppati per la saldatura ad elettrodo (MMA),
TIG DC (in corrente continua), TIG AC (in corrente alternata).
Sono impianti multiprocessore, completamente digitali (elabo-
razione dati su DSP e comunicazione via CAN-BUS) in grado di
soddisfare nel migliore dei modi le varie esigenze del mondo
della saldatura.
All manuals and user guides at all-guides.com
3.2 Pannello comandi frontale
1
Alimentazione
Indica che l'impianto è collegato alla rete elettrica e che
è alimentato.
2
Allarme generale
Indica l'eventuale intervento dei dispositivi di protezio-
ne quali la protezione termica (consultare la sezione
"codifica allarmi").
3
Potenza attiva
Indica la presenza di tensione sulle prese d'uscita
dell'impianto.
4
Display 7 segmenti
Permette di visualizzare le generalità della saldatrice in
fase di partenza, le impostazioni e le letture di corrente
e di tensione in saldatura, la codifica degli allarmi.
5
Display LCD
Permette di visualizzare le generalità della saldatrice in
fase di partenza, le impostazioni e le letture di corrente
e di tensione in saldatura, la codifica degli allarmi.
Permette di visualizzare istantaneamente tutte le opera-
zioni.
6
Manopola di regolazione principale
Permette di regolare con continuità la corrente di salda-
tura.
Permette l'ingresso a set up, la selezione e l'impostazio-
ne dei parametri di saldatura.
7
Processi/funzioni
Permettono la selezione delle varie funzionalità dell'im-
pianto (processo di saldatura, modalità di saldatura,
pulsazione di corrente, modalità grafica...).
8
Non impiegato
9
Programmi
Permette la memorizzazione e la gestione di 64 pro-
grammi di saldatura personalizzabili dall'operatore.
9
