<Procedimiento para conexión del cableado>
U1 U2
U3 U4
N
Suministro
L
eléctrico
Controlador de encendido-apagado
Cuando conecte a unidades
exteriores VRF (cuando conecte al
cable del sistema de control central)
NOTA
<Puesta a tierra de los cables blindados>
B
Cable del sistema de control central
Blindaje del cable
U1 U2
de conexión de la
unidad
U3 U4
interior/exterior
Suministro
(un solo punto de
eléctrico
puesta a tierra)
Controlador de encendido-
apagado
Cuando conecte a múltiples
unidades exteriores (cuando
conecte al cable del sistema
de control central)
Área A: ponga a tierra ambos extremos del cable blindado utilizado para la
conexión de la unidad interior/exterior.
Área B: Conecte un cable blindado para el cableado del sistema de control central.
Área C: Ponga a tierra un extremo del cableado del sistema de control central en la
terminación final del mismo. (Deje el otro extremo del cable en su terminación final
como cable abierto (es decir, aíslelo)).
OI-744-09ES
All manuals and user guides at all-guides.com

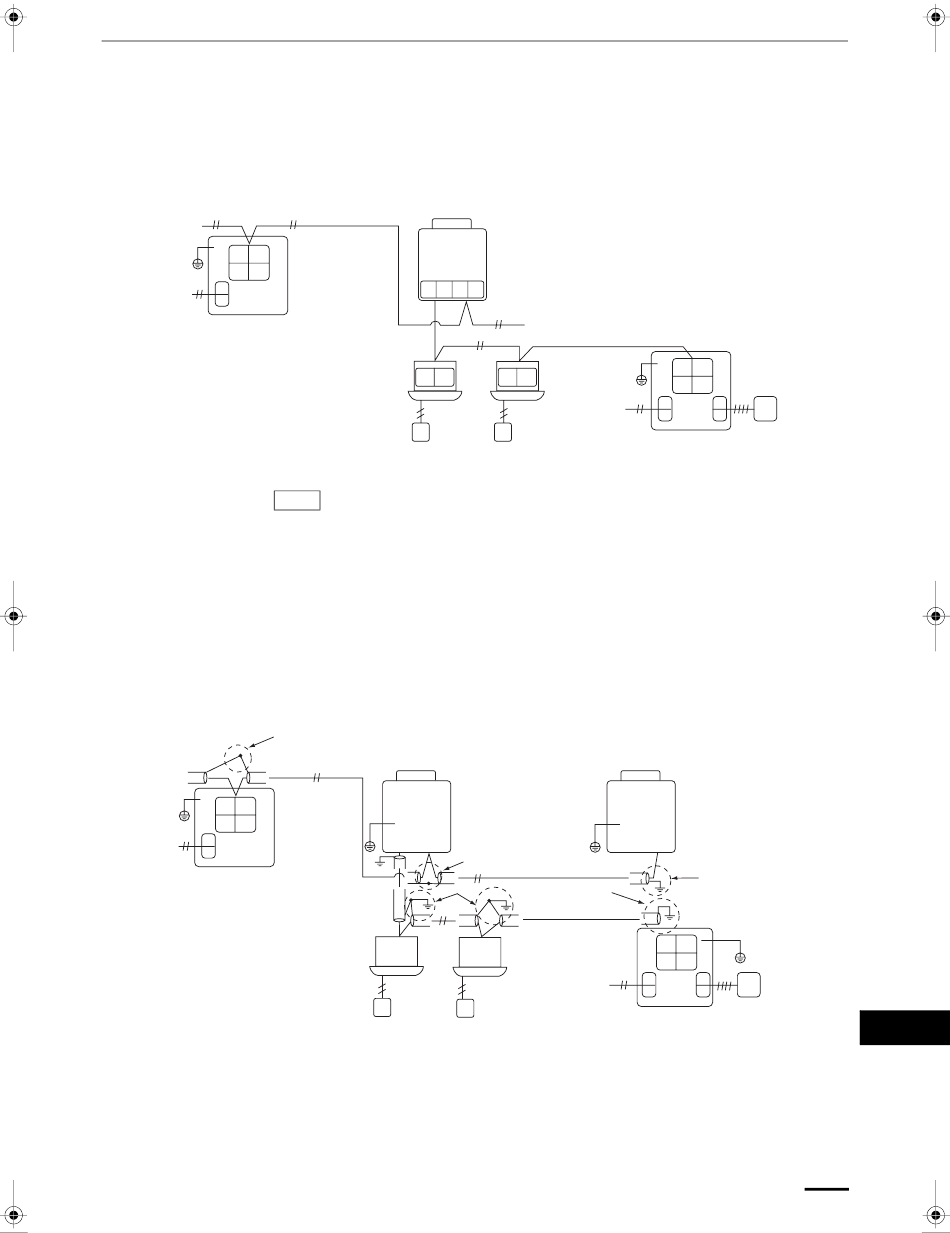

Como se muestra en la figura de abajo, conecte el bloque de terminales (U1/
U3, U2/U4) del controlador de encendido-apagado con los terminales (U3, U4)
de la unidad exterior (unidad central).
•
También es posible conectar a los terminales (U1, U2) del cable de
conexión de la unidad interior/exterior de la unidad interior o exterior (sin
tener en cuenta qué sistema de refrigerante es usado).
•
Como los terminales no tienen polaridades, U1/U2 o U3/U4 se pueden invertir.
Cableado de
control central
U1 U2 U3 U4
Cable de conexión
de unidad
interior/exterior
U1 U2
El fusible se fundirá para proteger al equipo si se suministra una tensión CA de 220–240 V por
equivocación a U1/U3 o U2/U4. Si ocurriera esto, en primer lugar reconecte los terminales debidamente,
y después conecte el cable de comunicación a U1/U3 y los terminales de reserva. Compruebe el fusible
del tablero de control de la unidad interior/exterior porque este fusible puede haberse fundido también.
•
Termine la conexión de los cables blindados para todos los cables de
control central, y provea un solo punto de puesta a tierra.
•
Incluso cuando conecte la unidad controlada centralmente a los cables de
conexión de la unidad interior/exterior, termine la conexión de los cables
blindados, y provea un solo punto de puesta a tierra para todos los cables
de conexión de la unidad interior/exterior.
•
Deje la terminación final abierta (aíslela).
Unidad exterior (unidad
central)
U1 U2 U3 U4
B
Cable de
A
conexión de
unidad
interior/exterior
U1 U2
U1 U2
Unidad exterior VRF
(unidad central)
Controlador de encendido-apagado
Cuando conecte a unidades interiores
MMO (cuando conecte al cable de
conexión de la unidad interior/exterior)
Unidad interior
U1 U2
N
Suministro eléctrico
L
U3 U4
A
U1 U2
Unidad interior
U3 U4
Suministro eléctrico
Controlador de encendido-apagado
Cuando conecte a múltiples unidades
interiores (cuando conecte al cable de
conexión de la unidad interior/exterior)
U1 U2
Temporizador
U3 U4
semanal
Fig. 5
Blindaje del cable
C
del sistema de
control central (un
solo punto de
puesta a tierra)
Temporizador
semanal
Fig. 6
