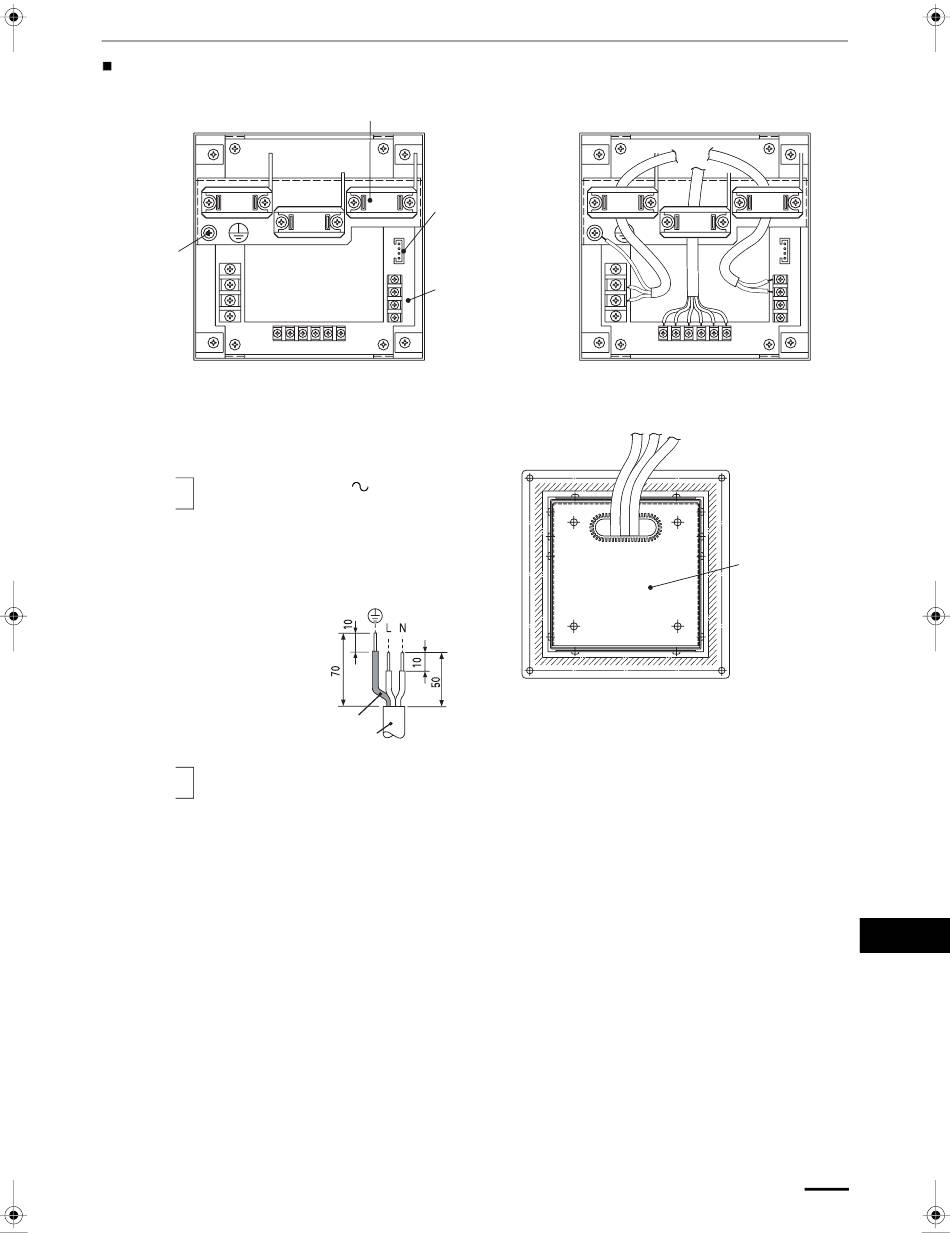

Esquema dos terminais eléctricos
Gancho para a cablagem eléctrica
Ligação à
massa para
N
a cablagem
L
eléctrica
B3 B2 B1 A3 A2 A1
Como ligar a cablagem eléctrica
1) Cablagem básica
N:
Fonte de alimentação (
240 V)
L:
•
Especificação do fio de alimentação: cabo
com 3 núcleos, em conformidade com a
norma 60245 IEC 57.
•
Fixe os fios com o gancho de código.
Linha de ligação à massa
Fio de alimentação
U1/U3:
Cablagem do controlo central. (Baixa tensão)
U2/U4:
C3:
Auxiliar
C4:
Ligação à massa para a cablagem de controlo
central
2) Terminais para monitorização remota
A1:
Entrada para ligar climatizadores em simultâneo.
A2:
Entrada para desligar climatizadores em simultâneo.
A3:
Entrada comum para ligar ou desligar climatizadores.
B1:
Saída do indicador de estado de funcionamento.
B2:
Saída do indicador de alarme.
B3:
Saída do indicador comum.
Ligações dos fios
•
Especificação do fio de alimentação: cabo com 3 núcleos 1 mm
OI-744-07P
All manuals and user guides at all-guides.com
Conector (CN02)
para temporizador
semanal (opcional)
CN02
U1/U3
Painel de P.C.
U2/U4
C3
C4
50 Hz/60 Hz, 220 –
N
L
B3 B2 B1 A3 A2 A1
Fig. 3
2
, em conformidade com a norma 60245 IEC 57.
CN02
U1/U3
U2/U4
C3
C4
Placa posterior
P
79
