LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONISCHE UNIT | OI/PME/LME/EAN823/EBN853/EBN861-NL REV. F
... 6 Elektrische aansluitingen
Aansluiting op het apparaat
Voeding
Neem bij de aansluiting van de voeding de volgende punten in
acht:
•
De voeding van de elektronische unit moet ter plaatse
kunnen worden ingeschakeld.
•
Bij bepaalde elektronische units moeten de meegeleverde
zekeringen in de voeding worden geïntegreerd (zie
Externe zekeringen voor EBN861 op pagina 28).
•
De voeding moet worden aangesloten op de daarvoor
bestemde klemmen van de elektronische unit (zie
aansluitschema´s vanaf pagina Geïntegreerde
elektronische unit voor PME120-AI / LME620-AI op
pagina 19).

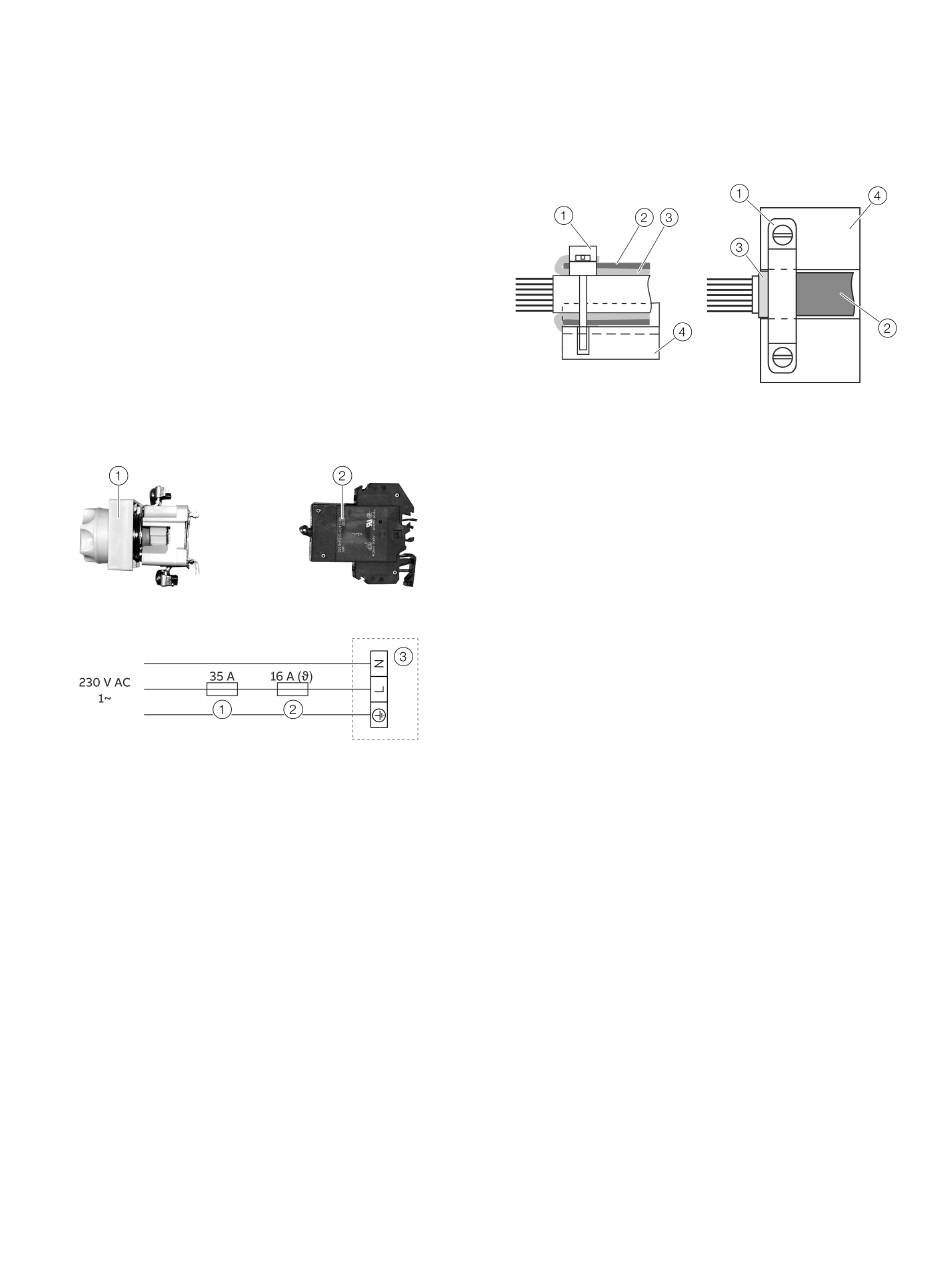

Externe zekeringen voor EBN861
1 Externe smeltzekering 35 A
2 Externe zekeringsautomaat 16 A
3 Elektronische unit
Afbeelding 17: Externe zekeringen
Aanwijzing
De kabeldoorsnede tussen de zekeringen en de elektronische
unit moet tenminste 2,5 mm
In aanvulling op de interne zekeringen zijn twee externe
zekeringen nodig voor de elektronische unit EBN861, die apart
worden geleverd met de module.
De zekeringen worden extern in de voeding geïntegreerd.
De zekeringen waarborgen veilige werking bij de speciale
inschakelvoorwaarden van de elektronische unit.
2
(AWG 14) bedragen.
Aansluiting van de kabelafscherming
1 Kabelklem
2 Kabelommanteling
Afbeelding 18: Kabelafscherming
1. Afdekking van het aansluitcompartiment verwijderen.
2. Kabelmantel op de juiste lengte afknippen.
3. Kabelafscherming opensnijden en op de uitwendige
omwikkeling opstulpen.
4. Kabel door kabelwartel schuiven en met klem bevestigen.
5. Zorg dat de kabelafscherming contact maakt met de klem en
de behuizing.
6. Kabel aansluiten (zie aansluitschema´s vanaf pagina
Geïntegreerde elektronische unit voor PME120-AI / LME620-
AI op pagina 19).
7. Kabelverbindingen op vaste bevestiging controleren en
kabelwartel aandraaien.
8. Afdekkingen van het aansluitcompartiment weer
vastschroeven.
Aanwijzing
Bij montage van de afdekking van het aansluitcompartiment
erop letten dat de afdichtring onbeschadigd is. Neem contact op
met de fabrikant bij een beschadiging van de afdichtring.
3 Afscherming
4 Behuizing
