LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONISCHE UNIT | OI/PME/LME/EAN823/EBN853/EBN861-NL REV. F
Aansluiting van de vermogens- en signaalkabel op de aandrijving
Aanwijzing
Beide kabelgebieden in de combistekker dienen van elkaar te
worden gescheiden door een metalen tussenstuk.
Om de wederzijdse beïnvloeding door elektromagnetische
interferenties te voorkomen, moeten de signaal- en
voedingskabels in de stekkerbehuizing van elkaar gescheiden
worden geleid en aangesloten.
1
6
5
4
1 Stekkerbehuizing
2 Afscherming (klemmen)
3 Stekkerinzetstuk HAN 24E

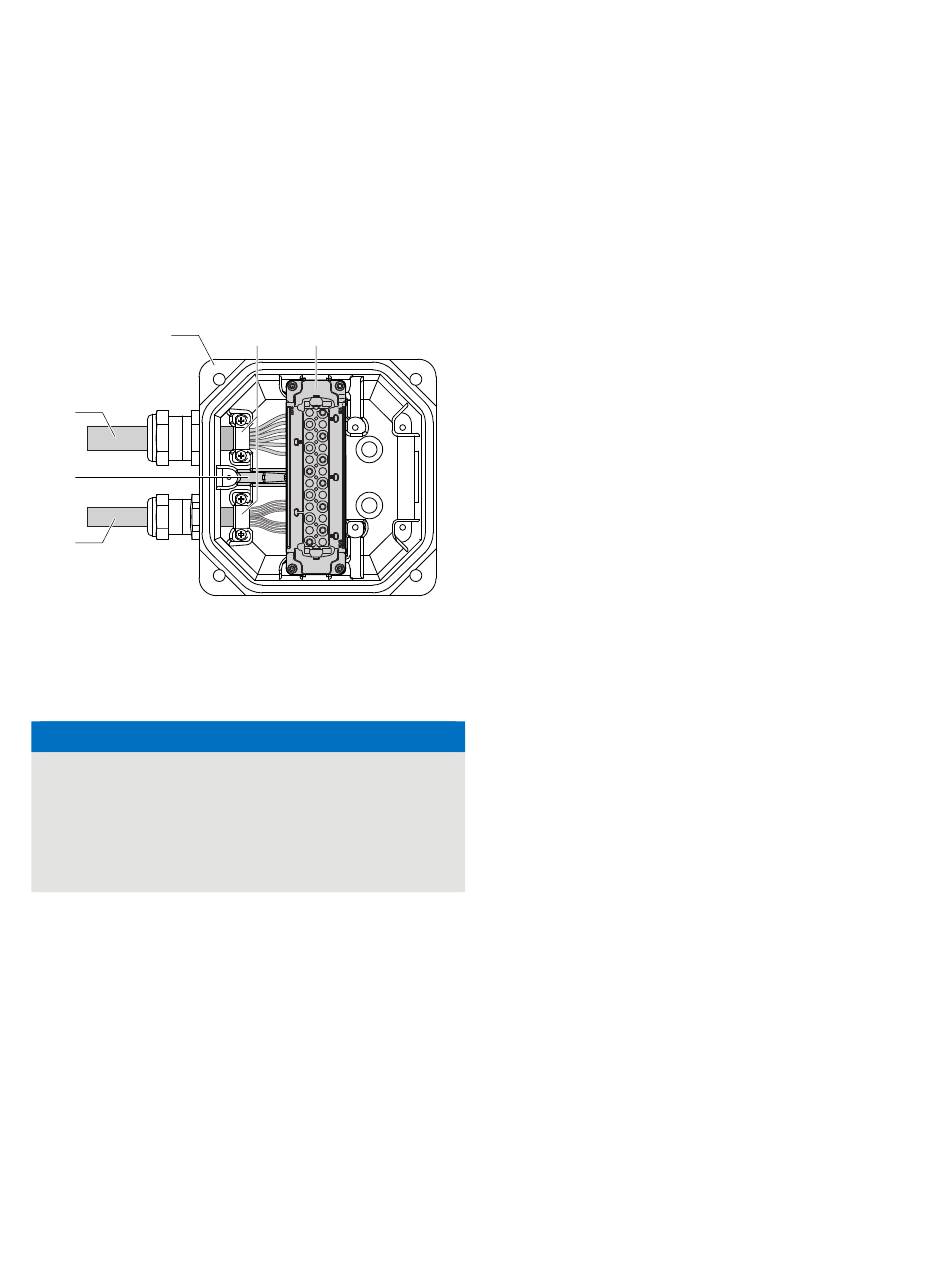

Afbeelding 19: Combinatiestekker van de aandrijving
LET OP
Beschadiging door onjuiste montage!
Zorg er bij het aansluiten van de afscherming voor dat de
afzonderlijke aders van de kabel niet beschadigd raken.
•
Controleer bij het monteren van de stekkerbehuizing of de
afdichtingsring onbeschadigd is.
•
Neem contact op met de fabrikant bij een beschadiging
van de afdichtring.
2
3
M10668
4 Signaalkabel
5 Verdeler
6 Voedingskabel
1. Stekkerbehuizing verwijderen.
2. Kabelmantel op de juiste lengte afknippen.
3. Kabelafscherming opensnijden en op de uitwendige
omwikkeling opstulpen.
4. Kabel door kabelwartel schuiven en met klem bevestigen.
5. Zorg dat de kabelafscherming contact maakt met de klem en
de stekkerbehuizing.
6. Kabel aansluiten (zie Geïntegreerde elektronische unit voor
PME120-AI / LME620-AI op pagina 19).
7. Kabelverbindingen op vaste bevestiging controleren en
kabelwartel aandraaien.
8. Stekkerbehuizing insteken en weer vastschroeven.
29
