LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONISCHE UNIT | OI/PME/LME/EAN823/EBN853/EBN861-NL REV. F
2 Opbouw en werking
Montage
De aandrijvingen met een geïntegreerde elektronische unit
(PME120-AI en LME620-AI) bestaan uit twee componenten. De
ene component bevat de overbrenging, waarin de
aansluitcomponenten en de transformator gemonteerd zijn. De
andere component bevat de elektronische unit (EAI823) en het
paneel voor inbedrijfstelling en service, waarmee de aandrijving
"ter plaatse" kan worden bediend en ingesteld.
De elektronische units EAN823, EBN853 en EBN861 bestaan uit
twee behuizingshelften, waarvan de ene de
aansluitcomponenten en de transformator bevat en de andere
de elektronica en het paneel voor inbedrijfstelling en service
waarmee een bediening "ter plaatse" en een instelling van de
aandrijving mogelijk is.
LME620-AI / PME120-AI (met geïntegreerde
elektronische unit EAI823)
1 Afdekking voor het paneel voor
inbedrijfstelling en service
2 Elektronicakap

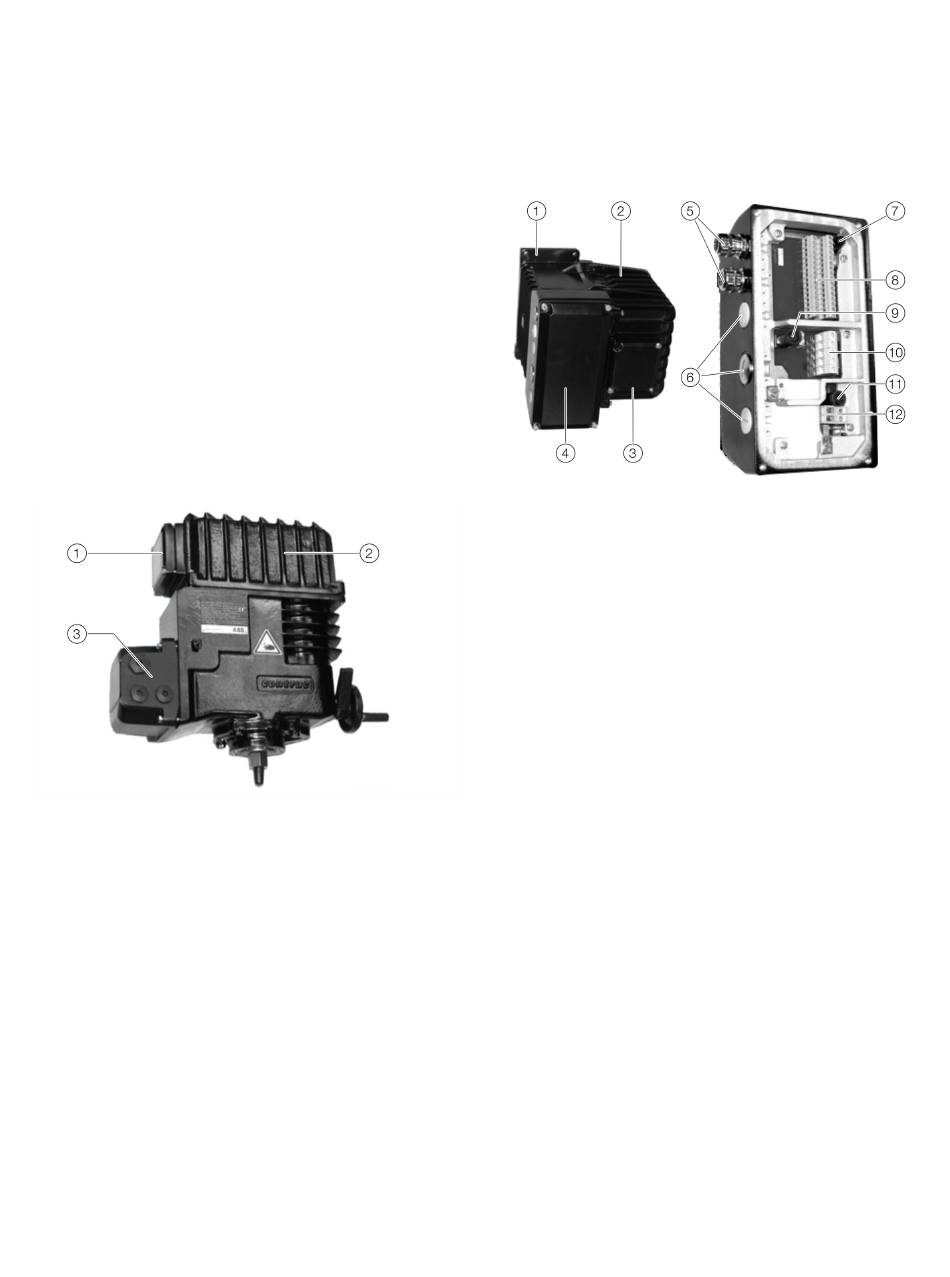

Afbeelding 1: LME620-AI met een geïntegreerde elektronische unit (voorbeeld)
3 Combinatiestekker (voeding,
signaalkabel)
EAN823 / EBN853
1 Aansluitingsbehuizing
2 Elektronicakap
3 Afdekking voor het paneel voor
inbedrijfstelling en service
4 Afdekking voor
aansluitklemmencompartiment
5 Kabelwartel
6 Schroefgat voor kabelwartel
Afbeelding 2: Weergave aansluitingscompartiment
7 Zekering analoge ingang
8 Aansluitklemmen (signalen)
9 Zekering anti-
condensatieverwarming
0 Aansluitklemmen (motorkabel)
k Zekering voeding
l Aansluitklemmen (voeding)
5
