Reparatie
Lees, om persoonlijk letsel te voorkomen, altijd
alle waarschuwingen in deze handleiding en
de handleiding voor de apparatuur, voordat
u reparatiewerkzaamheden uitvoert aan het
pistool.

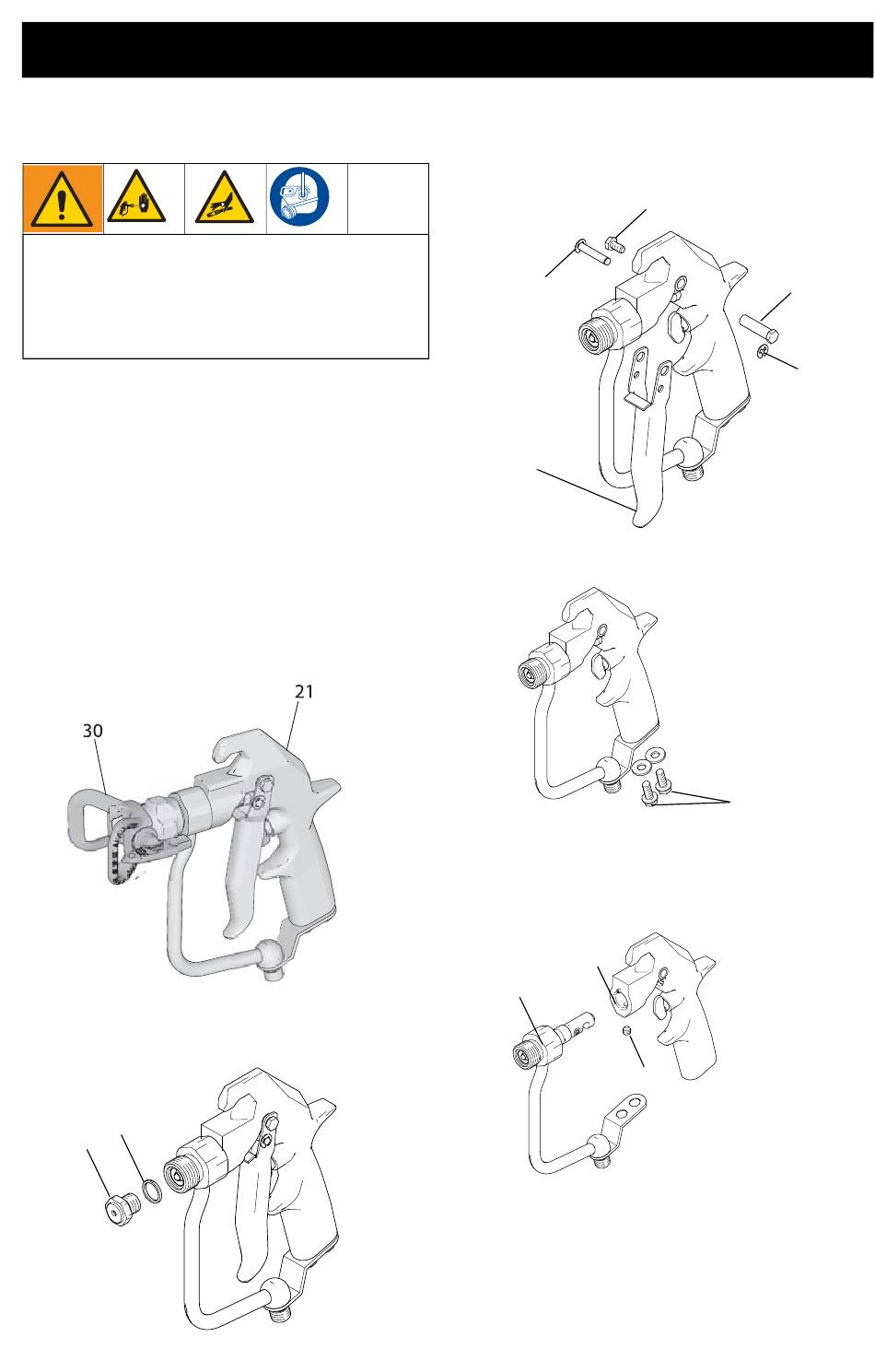

Demontage
OPMERKING: Als alleen de naald en zitting
worden vervangen, kunnen stap 4 en 5 worden
overgeslagen. Als u die onderdelen verwijdert,
kunt u het pistool overigens wel grondiger
schoonmaken.
1.
Ontlast de druk, zie pagina 8.
2.
Koppel de vloeistofslang (A) los.
Verwijder de tipbeschermer (30). Draai
de schroefveer (21) ca. 7 mm (1/4 inch)
los om veerspanning te verminderen.
3.
Verwijder de klepzitting (2a). Verwijder
de pakking (2b).
2b
2a
ti15236a
3A4376B
ti29183a
4.
Verwijder één asborgring (27). Duw de
pen (18) eruit. Verwijder de schroef (29),
draaipen (28) en trekker (25).
28
25
5.
Verwijder de schroeven (24).
ti15238a
6.
Draai de stelschroeven (15) los.
Trek vloeistofbehuizing (22) uit het
spuitpistool (1).
1
22
Reparatie
18
29
27
24
15
ti15239a
11
