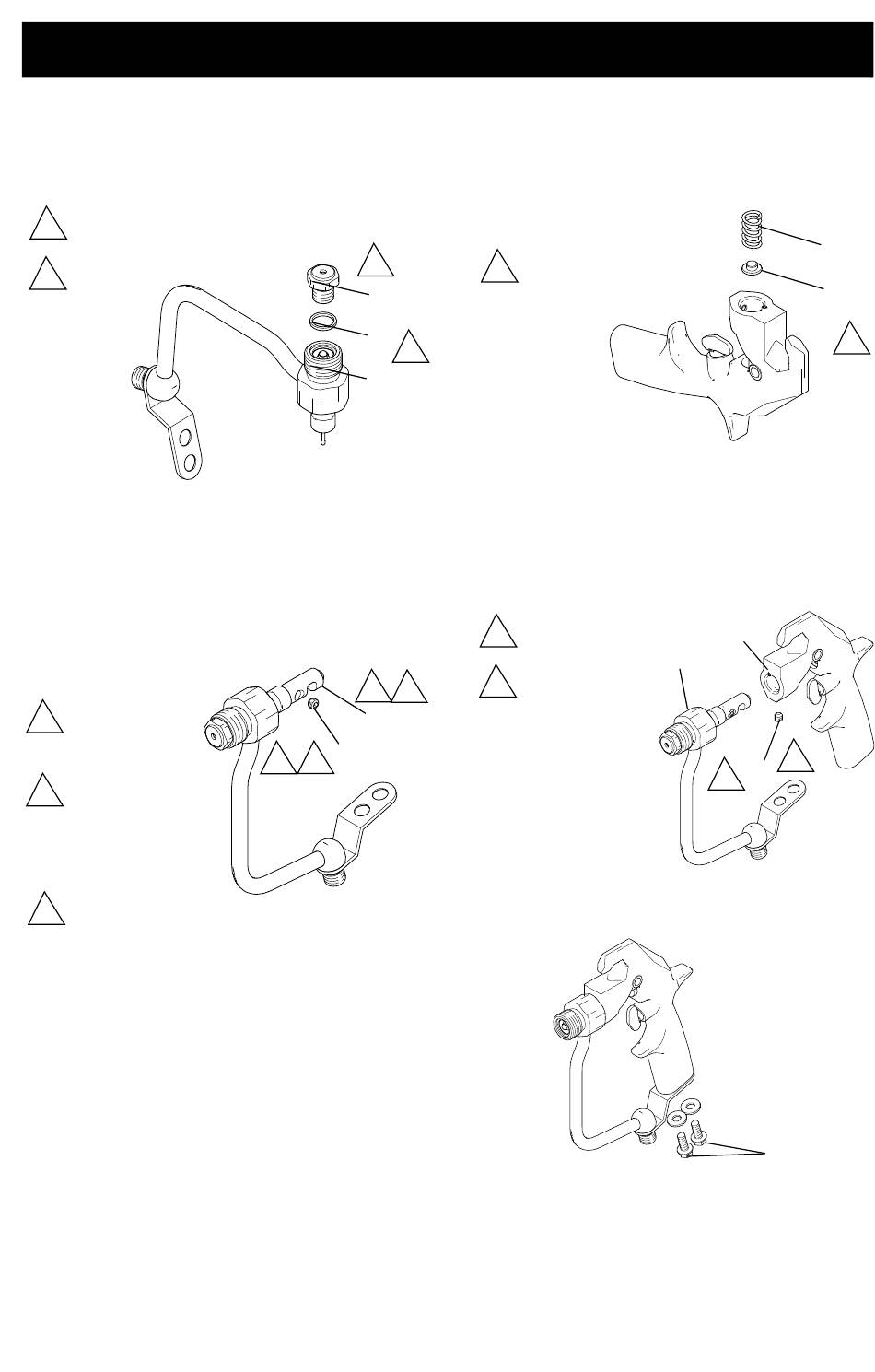

Plaats pakking (2b) op de klepzitting
(2a). Schroef klepzitting in de
vloeistofbehuizing (22). Draai
aan tot 20-25 ft-lb (27-34 N•m).
1
Vet de schroefdraden in
Draai aan tot 20-30 ft-lb
2
(27-34 N•m)
4.
Breng veergeleider (16) aan en laat
rusten tegen naald. Draai beide
stelschroeven (17) losjes in de
veergeleider, daarna om en om
gelijkmatig aandraaien tot 10-15 in-lb
(1,1–1,6 N•m). Vul openingen van de
stelschroeven met zuurvrij vet.
1
Rust tegen
steel van naald
Breng licht
draadafdichtmiddel
2
aan, draai gelijkmatig
aan tot 25-30 in-lb
(2,8-3,4 N•m)
Vul opening met
3
zuurvrij vet
3A4376B
2
2a
2b
22
ti15244a
1 3
16
17
2
3
ti15245a
5.
Als de veer (19) verwijderd is, vet u de
veerregelaar (20) in en vervangt u de
veer. Laat het geheel in het pistool (1)
zakken.
1
Deze kant invetten
1
6.
Duw de vloeistofbehuizing (22) zover
mogelijk in het pistool (1). Draai de
stelschroef (15) aan tot 30-40 in-lb
(3,4-4,5 N•m). Vul de opening van
de stelschroef met zuurvrij vet.
Draai aan tot 30-40 in-lb
1
(3,4–4,5 N•m)
Vul opening met
2
zuurvrij vet
7.
Breng de schroeven (24) aan.
ti15248a
