Toro Groundsmaster 3200 Series Installatie-Instructies pagina 2
Set met poelieaanslag
Verberg thumbnails
Zie ook voor Groundsmaster 3200 Series:
- Gebruikershandleiding (36 pagina's) ,
- Installatie-instructies (25 pagina's) ,
- Installatiehandleiding (4 pagina's)
Advertenties

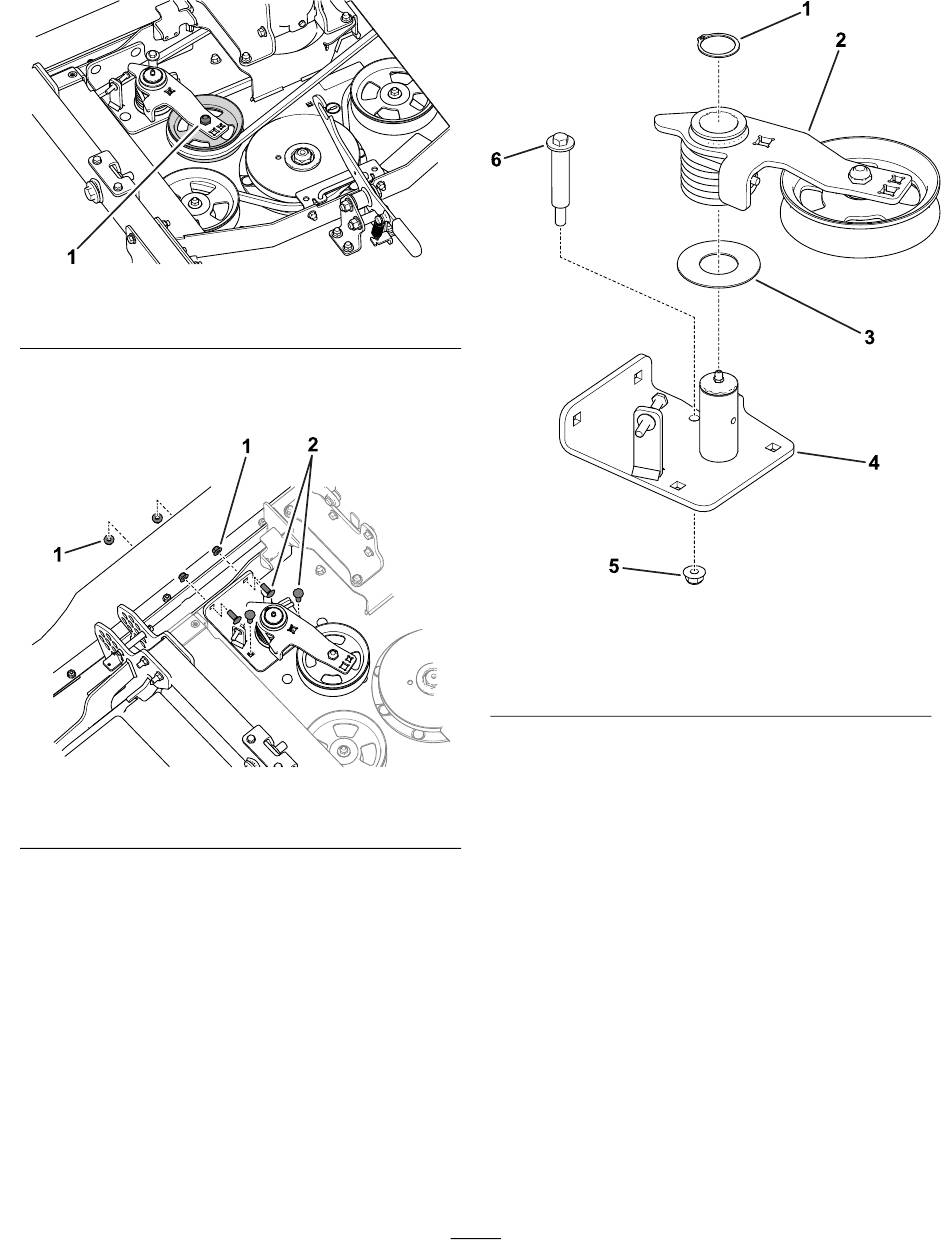

Figuur 2
1. Spanpoelie
3.
Verwijder de slotbouten en moeren waarmee de
spaninrichting aan de maai-eenheid is bevestigd
(Figuur
3).
Figuur 3
1. Moeren
4.
Zet de spanpoelie vast in een bankschroef door
ze vast te klemmen op de draaiplaat van de
spanpoelie.
5.
Verwijder de borstbout van de draaiplaat
van de spanpoelie en ontlast vervolgens de
spanpoelieveer
(Figuur
g506261
g525050
2. Slotbouten
4).
1. Borgring
2. Spanpoeliearm en veer
3. Ring
6.
Verwijder de borging waarmee de spanpoeliearm
aan het draaipunt van de spanpoelie is bevestigd
(Figuur
4).
2
Figuur 4
4. Draaiplaat van spanpoelie
5. Moer
6. Borstbout
g507125
