3
De spanpoelieaanslag
monteren
Benodigde onderdelen voor deze stap:
1
Draaipunt van spanpoelie
2
Slotbout (⅜" x 1")
2
Slotbout (⅜" x 1¼")
1
Borstbout
1
Zeskantbout
5
Flensmoer (⅜")
2
Flensmoer (5/16")
Procedure
1.
Gebruik 2 flensmoeren (5/16") om de
zeskantbout te bevestigen aan het nieuwe
draaipunt van de spanpoelie
(Figuur
5).
3

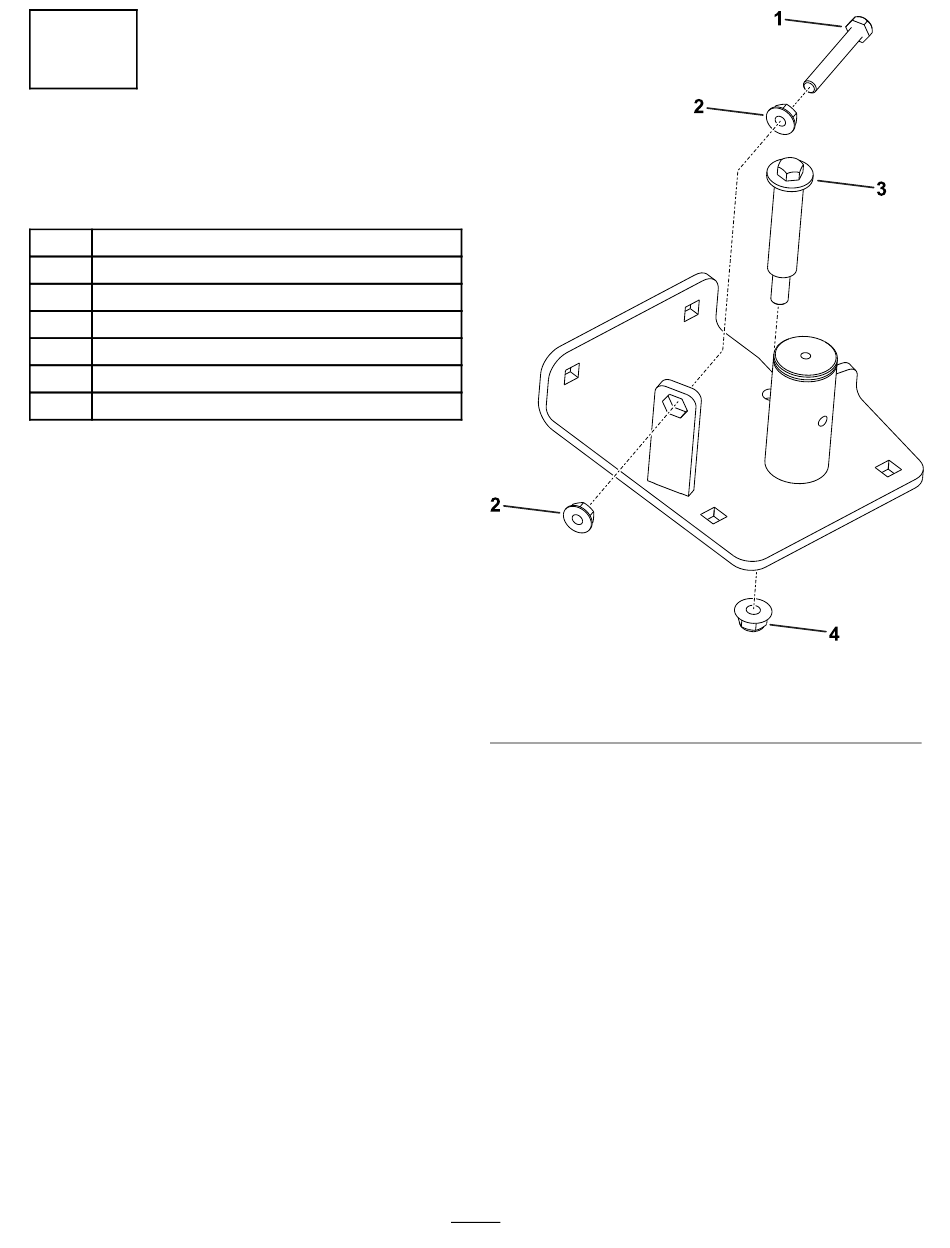

Figuur 5
1. Zeskantbout
2. Flensmoeren (5/16")
2.
Gebruik de borgring om de spanpoeliearm en
veer te bevestigen aan het draaipunt van de
spanpoelie.
3.
Zet de spanpoelie vast in een bankschroef door
ze vast te klemmen op de draaiplaat van de
spanpoelie.
4.
Gebruik een ratel van ⅜" of ½" of de
onderbrekerstang in de spanpoeliearm om
de spanpoeliearm voldoende te bewegen
(de torsieveer belasten) om de borstbout te
monteren.
5.
Monteer een flensmoer (⅜") en een borstbout
aan de draaiplaat van de spanpoelie
Draai de moer aan met torsie van 45 tot 55 N·m
en maak de spanpoeliearm los.
6.
Gebruik 2 slotbouten (⅜" x 1"), 2 slotbouten
(⅜" x 1¼") en 4 flensmoeren (⅜") om de
spaninrichting aan de maai-eenheid te
bevestigen
(Figuur
3. Borstbout
4. Flensmoer (⅜")
(Figuur
6).
g507416
5).
