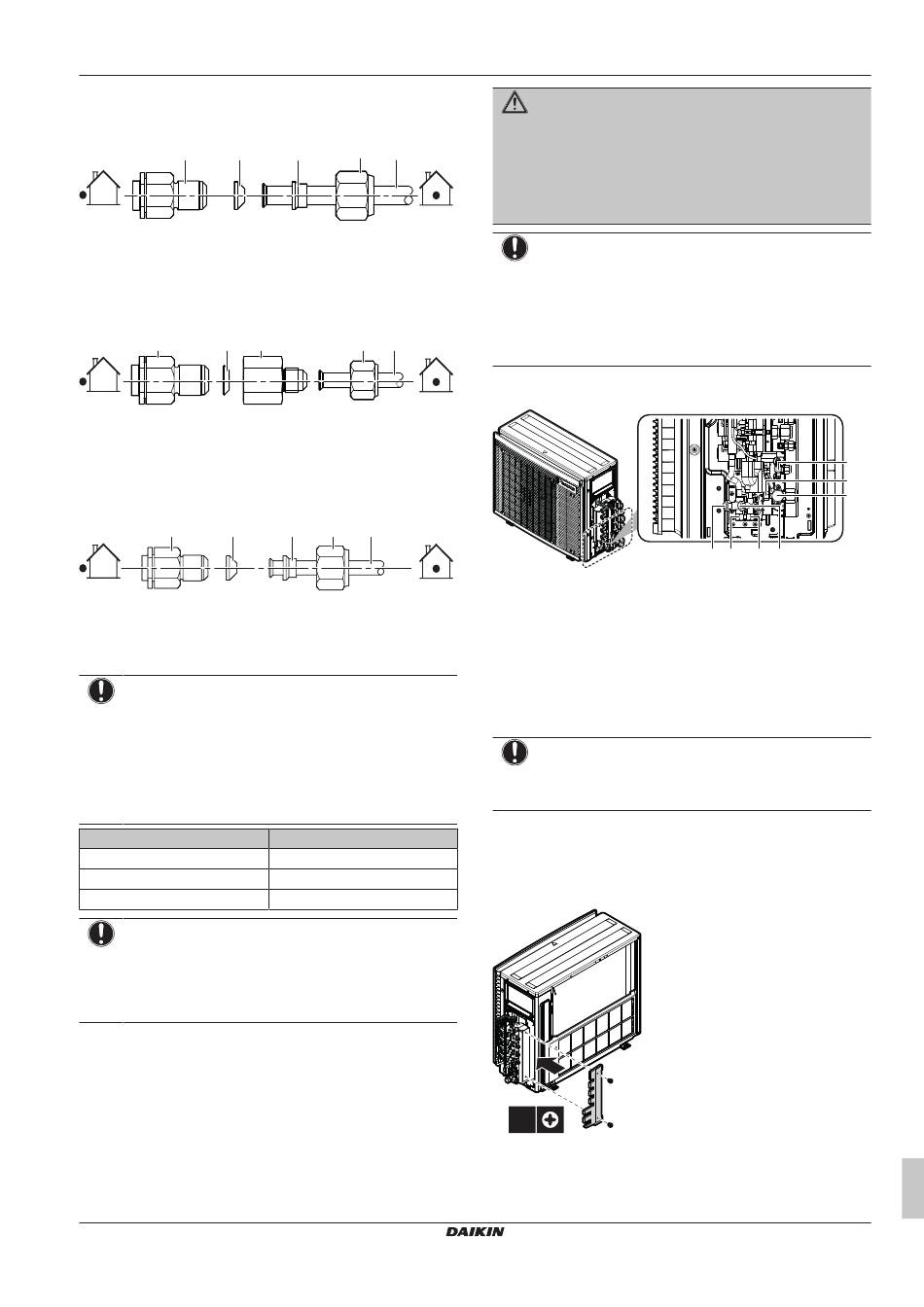

Voorbeelden van aansluiting:
▪ Een leiding van Ø12,7 mm aansluiten op een aansluiting voor een
gasleiding van Ø15,9 mm
b
a
Ø15.9 mm
a
Aansluitingspoort buitenunit
b
Verloopstuk nr. 1
c
Verloopstuk nr. 3
d
Wartelmoer voor Ø15,9 mm
e
Leidingen tussen units
▪ Een leiding van Ø9,5 mm aansluiten op een aansluiting voor een
gasleiding van Ø15,9 mm
a
b
Ø15.9 mm
a
Aansluitingspoort buitenunit
b
Verloopstuk nr. 6
c
Verloopstuk nr. 5
d
Wartelmoer voor Ø9,5 mm
e
Leidingen tussen units
▪ Een leiding van Ø9,5 mm aansluiten op een aansluiting voor een
gasleiding van Ø12,7 mm
a
b
Ø12.7 mm
a
Aansluitingspoort buitenunit
b
Verloopstuk nr. 2
c
Verloopstuk nr. 4
d
Wartelmoer voor Ø12,7 mm
e
Leidingen tussen units
OPMERKING
Om gaslekken te voorkomen, brengt u koelolie voor R32
(FW68DA) aan:
▪ Ø9,5 mm → Ø15,9 mm, op beide zijden van
verloopstuk 6 (b) EN op de binnenkant van de
verbreding.
▪ Ø12,7mm → Ø15,9 mm of Ø9,5 mm → Ø12,7 mm, op
beide zijden van verloopstuk 1 of 2 (b).
Wartelmoer voor (mm)
Ø9,5
Ø12,7
Ø15,9
OPMERKING
Gebruik een geschikte sleutel om te voorkomen dat u de
wartelmoer te vast draait en zo de schroefdraad
beschadigt. Draai de moer NIET te vast; anders kan de
kleine leiding schade oplopen (ongeveer 2/3~1× van het
normale aanhaalkoppel).
5.2.2
Koelmiddelleiding op buitenunit
aansluiten
▪ Leidinglengte. Houd de lokale leidingen zo kort mogelijk.
▪ Bescherming leidingen. Bescherm de lokale leidingen tegen
fysieke schade.
5MWXM-A9
R32 Split-reeks
3P766062-3B – 2024.10
c
e
d
Ø12.7 mm
c
d
e
Ø9.5 mm
c
d
e
Ø9.5 mm
Aanhaalmoment (N•m)
33~39
50~60
62~75
5 Installatie van de leidingen
WAARSCHUWING
Sluit de koelmiddelleidingen goed aan voordat u de
compressor inschakelt. Als de koelmiddelleidingen NIET
zijn aangesloten en de afsluiter tijdens het afpompen
openstaat, wordt lucht in het circuit gezogen wanneer de
compressor wordt ingeschakeld. Dit veroorzaakt dan een
abnormale druk in de koelcyclus, wat kan leiden tot schade
aan de apparatuur en zelfs letsels.
OPMERKING
▪ Gebruik de flaremoer die op de hoofdunit is bevestigd.
▪ Om gaslekken te voorkomen, brengt u koelolie aan op
alleen de binnenkant van de verbreding. Gebruik
koelolie voor R32 (Voorbeeld:
Oil).
▪ Hergebruik GEEN verbindingen.
1 Sluit de koelvloeistofaansluiting van de binnenunit aan op de
vloeistofafsluiter van de buitenunit.
Naar airconditioningunit:
a1
Vloeistofafsluiter
b1
Gasafsluiter
c1
Servicepoort vloeistof
d1
Servicepoort gas
Naar tank:
a2
Vloeistofafsluiter
b2
Gasafsluiter
d2
Servicepoort gas
2 Sluit de gasaansluiting van de binnenunit aan op de gasafsluiter
van de buitenunit.
OPMERKING
Er wordt geadviseerd de koelmiddelleidingen tussen de
binnen- en de buitenunit in een buis te leggen of
afwerkingstape rond deze leidingen te wikkelen.
5.2.3
Geluidsisolatie installeren
Bevestig na het aansluiten van de leidingen de geluidsisolatie
(accessoire k) op de buitenunit met behulp van twee schroeven
(accessoire l), zoals weergegeven in de onderstaande afbeelding.
2×
FW68DA, SUNISO
a2
d2
b2
b1
d1
c1
a1
Montagehandleiding
11
