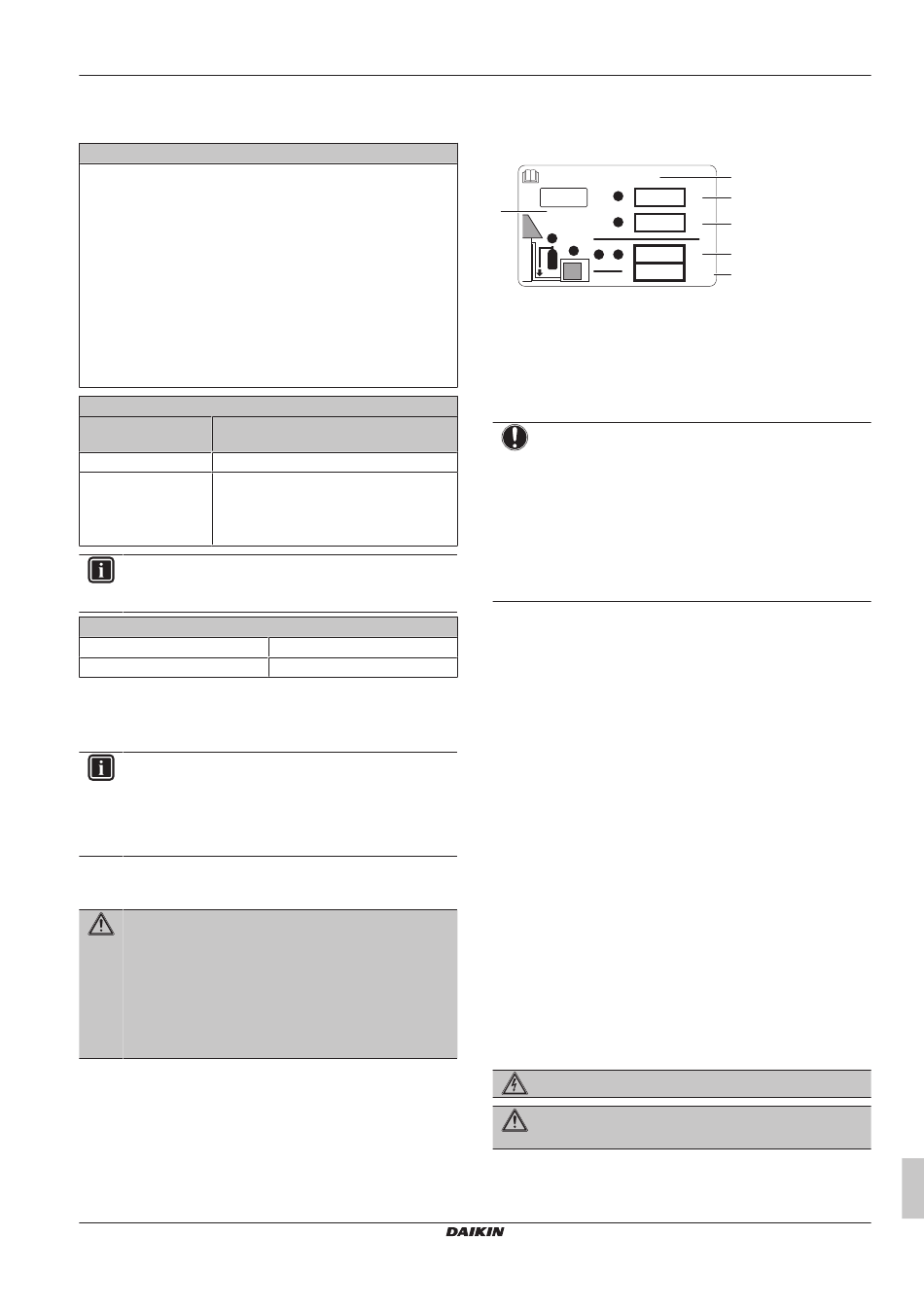

6.2
Bepalen hoeveel koelmiddel moet
worden bijgevuld
Voor aansluiting FBA71, 100, 125
1 Bereken de totale vereiste vulling (RT) aan de hand van de
volgende formule:
▪ 5MWXM68: RT = 0,9 kg + 0,055 (kg)×FBA-leidinglengte (m) +
0,02 (kg)×SWW-leidinglengte (m)
▪ 5MWXM90: RT = 1,1 kg + 0,055 (kg)×FBA-leidinglengte (m) +
0,02 (kg)×SWW-leidinglengte (m)
Opmerking: Totale vereiste vulling kan niet groter zijn dan
maximaal toegelaten hoeveelheid koelmiddel.
Opmerking: Als het verschil tussen "totale vereiste vulling" en
nominale vulling >0 is, gebruik dan de volgende formule:
2 Extra vulling (R) = totale vereiste vulling - nominale vulling
(voor klasse 90 2,4 kg, voor klasse 68 2,0 kg)
Voor aansluiting op andere binnenunits
Bij een totale
leidinglengte van...
≤30 m
Vul GEEN extra koelmiddel bij.
>30 m
R=(totale lengte (m) van vloeistofleiding–
30 m)×0,020
R=Hoeveelheid extra bijgevuld koelmiddel
(kg) (afgerond in eenheden van 0,1 kg)
INFORMATIE
De leidinglengte is de lengte van de leidingen gerekend
volgens één richting.
Maximaal toelaatbare hoeveelheid koelmiddel:
5MWXM68
5MWXM90
6.3
De hoeveelheid bepalen om
opnieuw volledig te vullen
INFORMATIE
Indien het systeem opnieuw volledig gevuld moet worden,
bedraagt de totale hoeveelheid koelmiddel hiervoor: de in
de
fabriek
gevulde
naamplaatje unit) + de aldus vastgestelde bijkomende
hoeveelheid.
6.4
Extra koelmiddel bijvullen
WAARSCHUWING
▪ Gebruik uitsluitend R32 als koelmiddel. Andere stoffen
kunnen ontploffingen en ongelukken veroorzaken.
▪ R32 bevat gefluoreerde broeikasgassen. Het heeft een
aardopwarmingsvermogen (GWP) van 675. Laat deze
gassen NIET vrij in de atmosfeer.
▪ Gebruik
bij
het
beschermende handschoenen en een veiligheidsbril.
Vereiste: Controleer of de koelmiddelleiding is aangesloten en
gecontroleerd (lektest en vacuümdrogen) alvorens koelmiddel bij te
vullen.
1 Sluit de koelmiddelfles aan op de servicepoort.
2 Vul de nodige hoeveelheid koelmiddel bij.
3 Open de gasafsluiter.
5MWXM-A9
R32 Split-reeks
3P766062-3B – 2024.10
Dan...
2,6 kg
3,3 kg
hoeveelheid
koelmiddel
(zie
vullen
van
koelmiddel
ALTIJD
7 Elektrische installatie
6.5
Het label voor gefluoreerde
broeikasgassen aanbrengen
1 Vul het label als volgt in:
Contains fluorinated greenhouse gases
RXXX
1
=
f
GWP: XXX
2
=
2
1
+
1
2
=
GWP × kg
=
1000
a
Als bij de unit een meertalig label voor gefluoreerde
broeikasgassen is geleverd (zie accessoires), neemt u de
gewenste taal en kleeft u ze op a.
b
Koelmiddelvulling af fabriek: zie naamplaatje van de unit
c
Bijgevulde hoeveelheid koelmiddel
d
Totale hoeveelheid koelmiddel
e
Hoeveelheid gefluoreerde broeikasgassen van de
totale koelmiddelvulling uitgedrukt in ton CO
f
GWP = Globaal opwarmingspotentieel
OPMERKING
De geldende wetgeving met betrekking tot gefluoreerde
broeikasgassen vereist dat de koelmiddelvulling van de
unit wordt aangegeven zowel in gewicht als in CO
equivalent.
Formula om de hoeveelheid in ton CO
berekenen:
GWP-waarde
koelmiddelvulling [in kg] / 1000
Neem de GWP-waarde van het label voor bijvullen van
koelmiddel.
2 Breng het label aan op de binnenkant van de buitenunit bij de
gas- en vloeistofafsluiters.
6.6
Verbindingen van
koelmiddelleidingen controleren
op lekkage na het vullen van
koelmiddel
1 Voer
de
lektesten
uit;
controleren" [ 4 12].
2 Vul met koelmiddel.
3 Controleer op koelmiddellekken na het vullen (zie hieronder).
Dichtheidstest van lokaal gemaakte koelmiddelverbindingen
binnen
1 Gebruik een lektestmethode met een minimum gevoeligheid
van 5 g koelmiddel/jaar. Testlekken met een druk van minstens
0,25 keer de maximale bedrijfsdruk (zie "PS High" op het
naamplaatje van de unit).
Wanneer een lek is gedetecteerd
1 Tap het koelmiddel af, repareer de verbinding en herhaal de
test.
7
Elektrische installatie
GEVAAR: RISICO OP ELEKTROCUTIE
WAARSCHUWING
Gebruik voor de stroomkabels ALTIJD meeraderige kabel.
a
kg
b
kg
c
d
kg
e
tCO
eq
2
-equivalent.
2
-
2
-equivalent te
2
koelmiddel
×
totale
zie
"5.3
Koelmiddelleiding
Montagehandleiding
