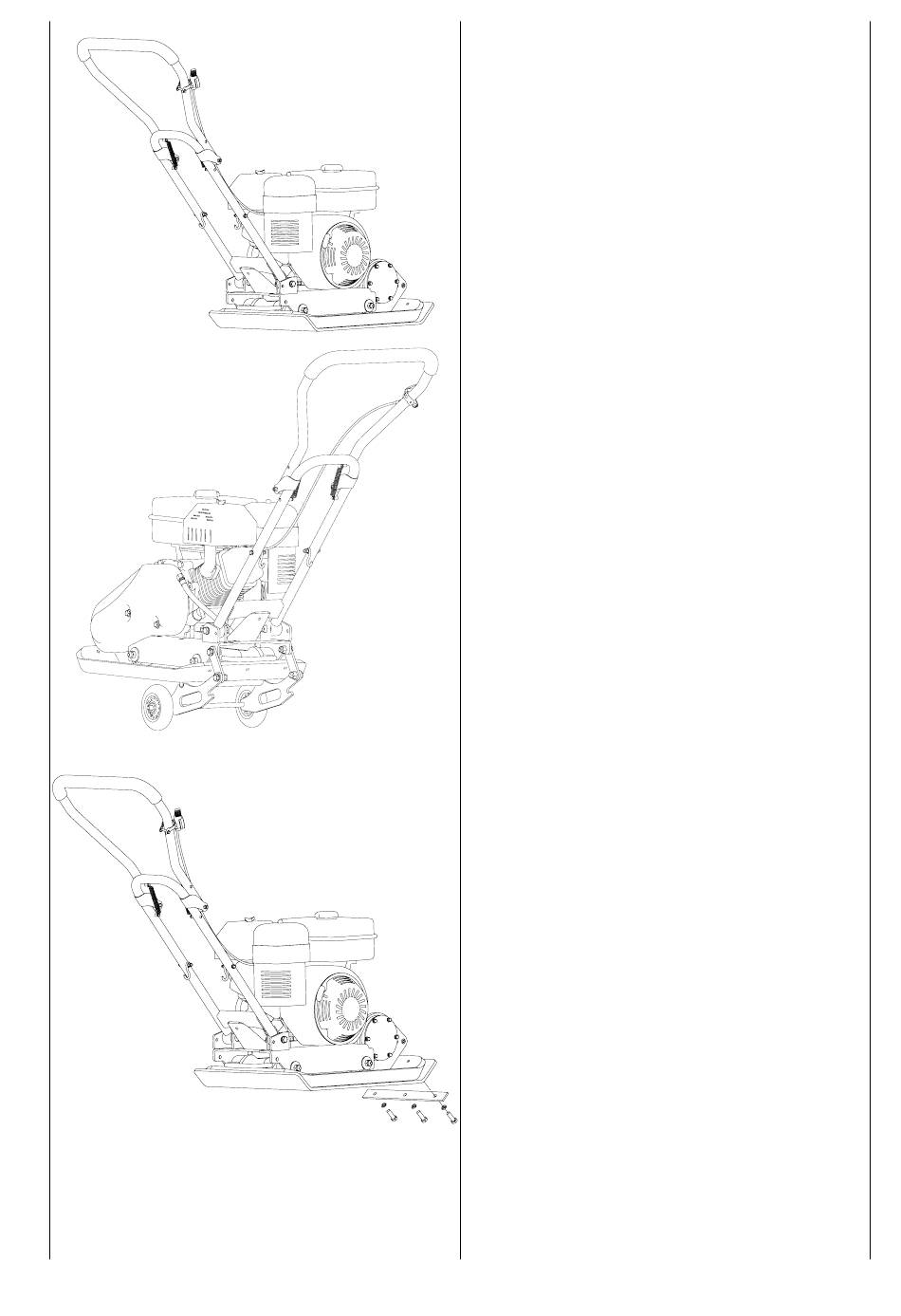

Position de travail Fig. 2.4
En position de travail, l'ensemble du châssis est rabattu
vers le haut et suspendu avec la trame dans les crochets
sur la poignée inférieure.
Transport Fig. 2.5
Pour le transport, la poignée supérieure est rabattue, le
châssis est séparé des crochets sur la poignée inférieure
et pivoté sous la machine par le levage.
La plaque vibrante peut désormais être déplacée.
Montage du tapis en caoutchouc Fig. 2.6
Pièces de fixation:
3 vis à tête hexagonale M 10 x 30
3 rondelles A 10mm
Pour mettre le revêtement caoutchouté en place, placez
la plaque vibrante sur le revêtement caoutchouté.
Fixez le revêtement caoutchouté avec la réglette de main-
tien située à l'avant en utilisant les 3 vis M 10 x 30 et les
3 rondelles A de 10 mm. Serrez bien toutes les vis.
Attention! Le tapis en caoutchouc doit uniquement être
utilisé pour la vibration des parpaings, des dalles en bé-
ton et matériaux similaires.
Retirer le tapis en caoutchouc lors de la vibration de gra-
vier, de copeaux et matériaux similaires.
