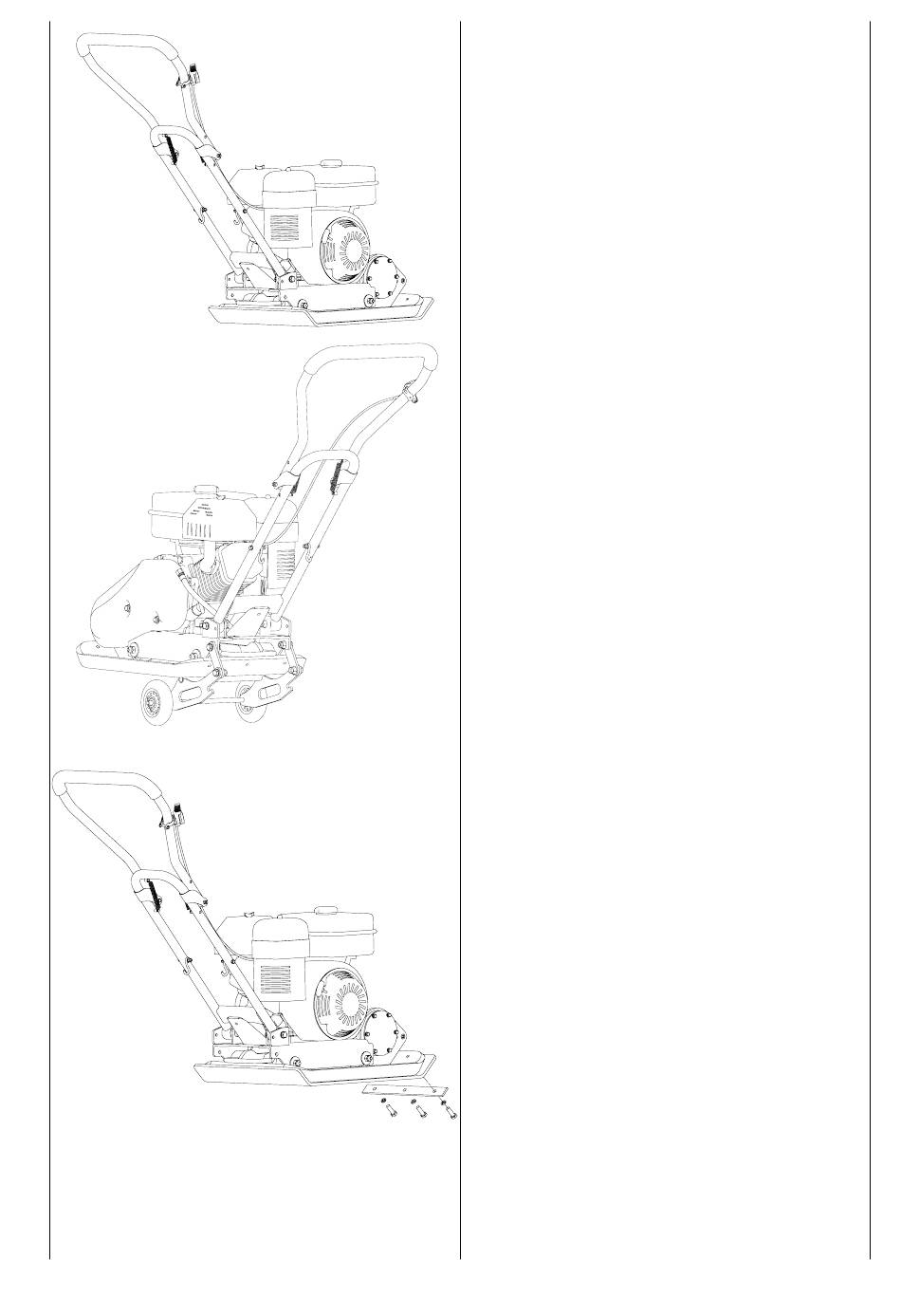

Fig. 2.4
Fig. 2.5
Fig. 2.6
80
Arbetsställning figur 2.4
I arbetsläge ska hela chassit vikas och hängas upp på
krokarna med låsmekanismen vid det undre handtaget.
Transport figur 2.5
Vid transport ska det övre handtaget vara nedfällt, chassit
ska gå fritt från krokarna vid det undre handtaget och va-
ra vridet under maskinen genom att det lyfts.
Nu kan man flytta vibrationsplattan.
Montera gummimattan figur 2.6
Fästdelar:
3 muttrar M 10 x 30
3 brickor A 10 mm diameter
För att montera gummimattan ska maskinen med gum-
miplattan placeras på gummimattan.
Fäst gummimattan på framsidan med hjälp av fäststång-
en, 3 sexkantsskruvar M 10x30 och 3 brickor 10 mm.
Dra åt alla skruvarna så att de sitter säkert.
Varning:
Använd bara gummimattan för vibration mot betongsten,
betongplattor och liknande material. För att vibrera grus,
stenflis och liknande material måste gummimattan först
tas bort.
