5 CV- en warmtebronsysteem vullen
5.2
Pekelcircuit vullen (alleen VWS)
De pekelvloeistof bestaat uit water, gemengd met een
concentraat van warmtedragende vloeistof. Als toevoe-
ging adviseren wij propyleenglycol (alternatief: ethy-
leenglycol) met corrosieremmende additieven. Een col-
lectorslang DN 40 heeft een capaciteit van ca. 1 liter per
strekkende meter.
Welke pekelvloeistoffen gebruikt mogen worden, ver-
schilt sterk per regio. Informatie hiervoor kunt u bij de
verantwoordelijke instanties krijgen.
Vaillant staat het gebruik van de warmtepomp alleen
toe met de volgende pekelmedia:
— max. 30 % ethyleenglycol/water
— max. 33 % propyleenglycol/water
— kaliumcarbonaat/water
— max. 60 % ethanol/water
67
WQ

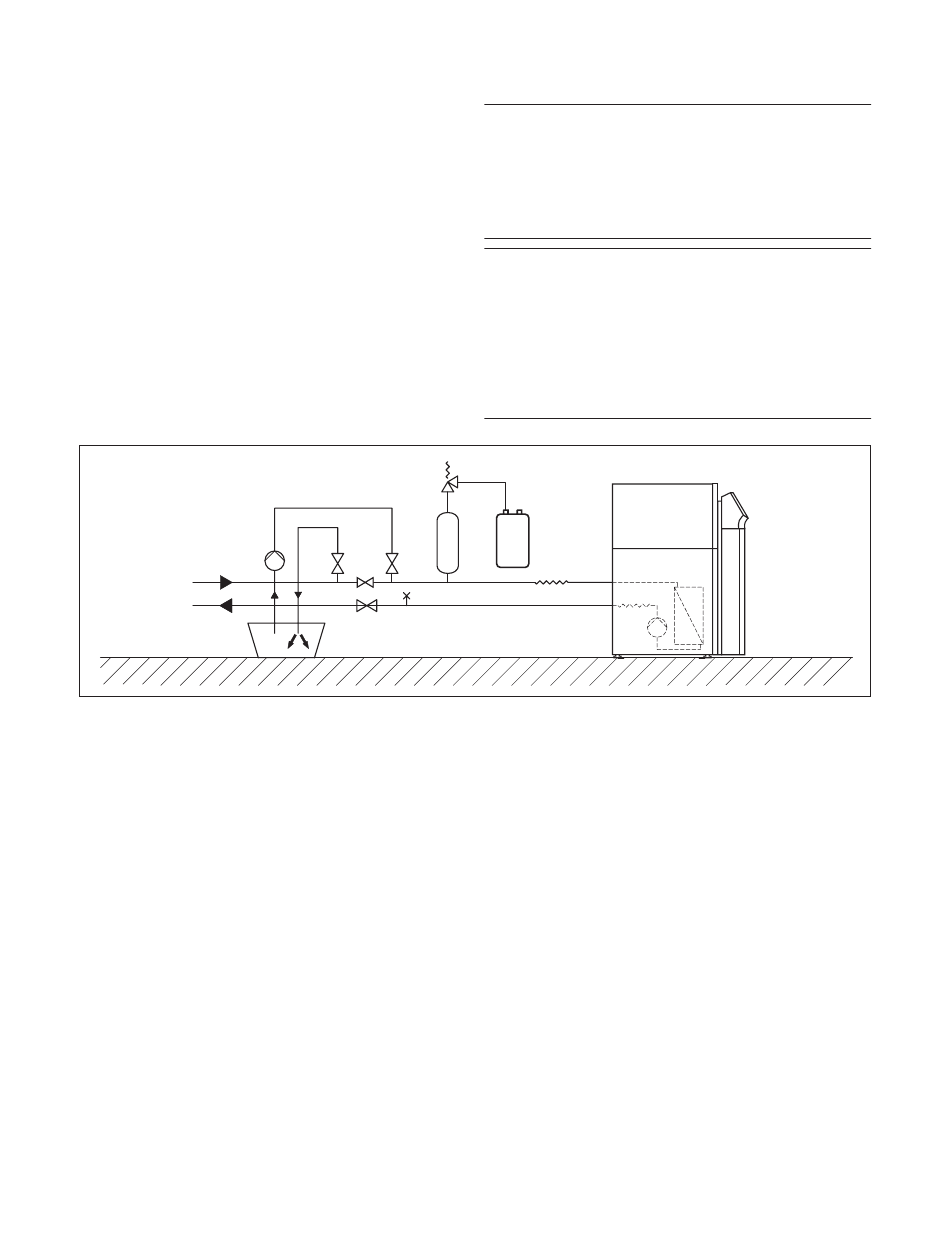

Afb. 5.1 Pekelcircuit
Legenda bij afb. 5.1
29
Pekelpomp
57
Afsluitklep
58
Ontluchtingsklep
59
Pekelreservoir
60
Veiligheidsklep
61
Afsluitklep
62
Afsluitklep
64
Afsluitklep
65
Pekelwater-opvangbak
66
Pekelreservoir
67
Vulpomp
WQ
Warmtebroncircuit
22
60
62
61
57
58
64
66
a
Attentie!
Schadelijk voor het milieu!
Pekelmedia mogen bij een lekkage geen
vervuiling van het grondwater of van de
bodem tot gevolg hebben. Er moeten
stoffen worden gekozen die niet giftig en
biologisch afbreekbaar zijn.
h
Attentie!
Gevaar van lekkage bij het gebruik van
caliumcarbonaat als brijnvloeistof!
Het gebruik van caliumcarbonaat/water
als brijnvloeistof is bij de installatie bij
de klant van passieve koelingen niet toe-
gestaan, omdat reacties kunnen ont-
staan met de gebruikte afdichtingkunst-
stoffen in de mengklep.
59
65
29
Om het pekelcircuit te vullen, gaat u als volgt te
werk:
• Meng door Vaillant in Duitsland, Oostenrijk en Zwitser-
land gebruikte antivriesmiddel 1,2 % propyleenglycol
met water in de verhouding 1 : 2.
Zo ontstaat een vorstbeveiliging tot -15 °C.
• Meng in een extern reservoir (bijv. kunststof jerrycan,
pos. 66) water en antivries in de voorgeschreven con-
centratie. Elke mengserie moet zorgvuldig worden
vermengd.
• Controleer de mengverhouding van de pekelvloeistof.
Vaillant adviseert daarvoor het gebruik van een re-
fractometer.
• Vul daarna het pekelmengsel uit het reservoir (66) in
het warmtebronsysteem. Hiervoor is een vulpomp
(67) nodig die het collectorcircuit bij het vullen tegelij-
kertijd ontlucht. Vaillant adviseert de Vaillant vulpomp
(art.-nr. 307093). Sluit de drukleiding van de pomp op
de afsluitklep (62) aan.
• Sluit de afsluitklep (57).
• Open de afsluitkleppen (62) en (64).
• Open de afsluitklep (61) en sluit een in het glycol-
mengsel uitmondende slang op de klep aan.
• Start de vulpomp (67) om de collectorslang te vullen.
