6 Elektrische installatie
6.6.5 Mengcircuit met bufferboiler en
warmwaterboiler (hydraulisch schema 4)
De geregelde vloerverwarmingscircuits werken met de
externe CV-pomp uit de bufferboiler via een menger. De
aanvoertemperatuurvoeler zit achter de externe pomp.
De warmtepomp reageert op een warmtevraag van de
bufferboiler.

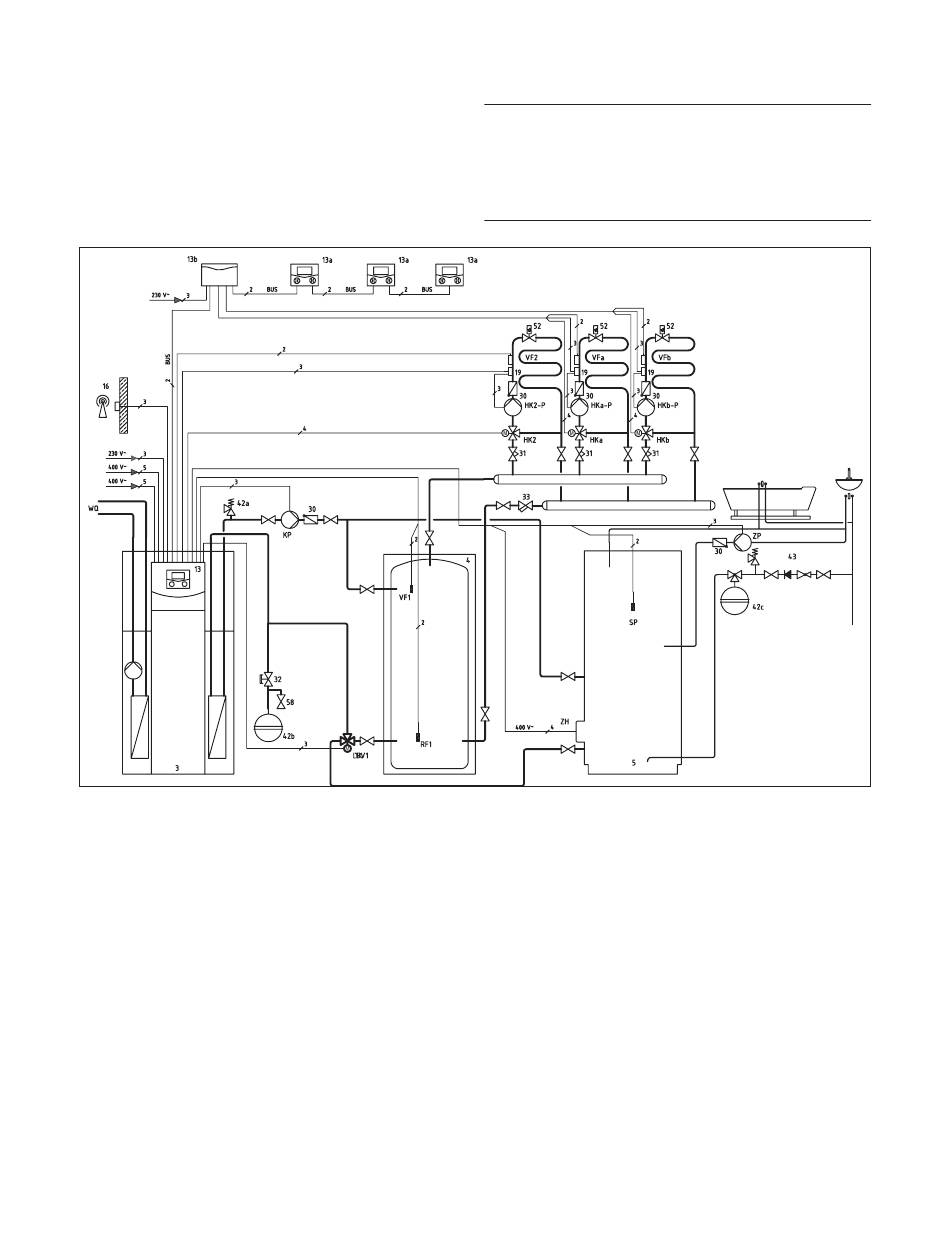

Afb. 6.11 Hydraulisch schema 4
Legenda bij afb. 6.11
3
Warmtepomp geoTHERM VWS/VWW
4
Bufferboiler VPS
5
Warmwaterboiler
13
Weersafhankelijk energiebalansregelaar
13
Afstandsbediening VR 90
13
Mengmodule VR 60
16
Buitenvoeler/DCF-ontvanger
19
Maximaalthermostaat
30
Zwaartekrachtrem
31
Regelklep
32
Kapventiel
33
Spatkap
42a
Veiligheidsklep
42b
Membraan-expansievat
42c
Membraan-expansievat drinkwater
43
Veiligheidsgroep wateraansluiting
52
Klep regeling afzonderelijke ruimte
58
Vul- en aftapkraan
36
a
Attentie!
Gevaar voor beschadiging!
De elektrische extra verwarming moet
door een niet automatische terugzetten-
de alpolige temperaturbegrenzer worden
beveiligd.
KP
Circulatiepomp warmtepompcircuit
HKa-P Warmtepompcircuit
HKb-P CV-pomp
HK2-P CV-pomp
HKa
CV-circuitmenger
HKb
Circuitmenger
HK2
Circuitmenger
LP/UV1 Omschakelklep
RF1
Teruglooptemperatuursensor
SP
Boilertemperatuurvoeler
VFa
Aanvoertemperatuurvoeler
VFb
Aanvoertemperatuurvoeler
VF1
Aanvoertemperatuurvoeler
VF2
Aanvoertemperatuurvoeler
WQ
Warmtebroncircuit
ZH
Elektrische extra verwarming
ZP
Circulatiepomp
De brijnpom is alleen bij VWS inbegrepen.
