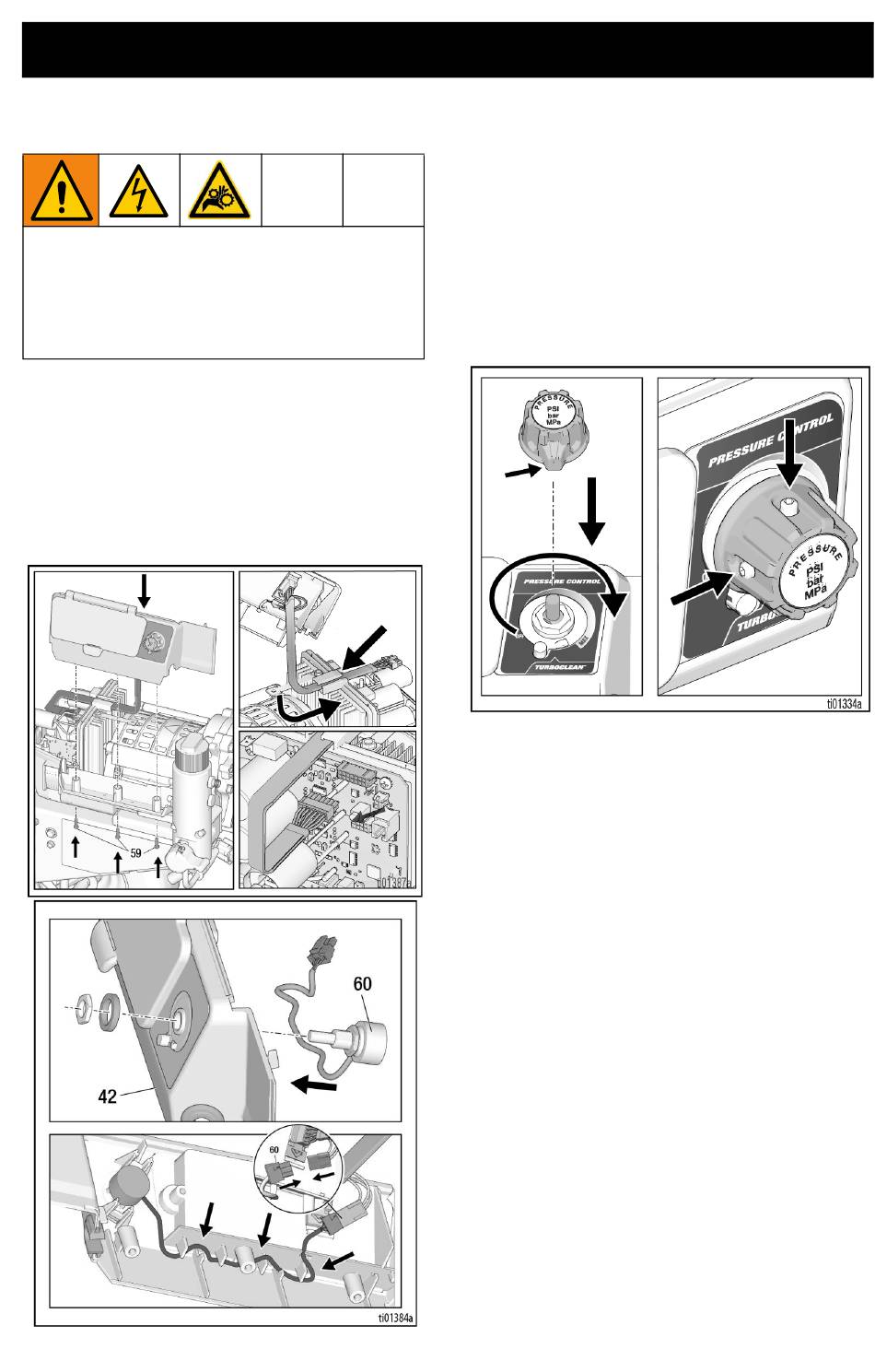

De potentiometer monteren
Voorkom letsel door elektrische schokken
en bewegende onderdelen door de
interne motorkap niet te verwijderen en
na het loskoppelen van de voedingskabel
vijf minuten te wachten zodat de
opgeslagen stroom kan wegvloeien.
1.
Monteer de potentiometer weer door
deze in positie op de beschermkap aan
de zijkant te schuiven. Zorg ervoor dat de
draden naar beneden zijn gericht. Draai
de borgmoer van de potentiometer vast
tot 8-10 in-lb. Leid de draad van de
potentiometer door de onderkant van de
beschermkap aan de zijkant en sluit deze
aan op de kabelboom van het display.
3B0085D
2.
Draai de as van de potentiometer
rechtsom totdat deze stopt en monteer
dan de pakking en knop met de
indicator recht naar beneden gericht
(TurboClean-stand). Oefen neerwaartse
druk uit op de knop en draai beide
stelschroeven vast om lichte weerstand
op de pakking te creëren. Draai de
stelschroeven aan tot 10-15 in-lb.
3.
Monteer de beschermkap aan de zijkant
weer op de onderste beschermkap.
Draai de schroeven aan tot 12-16 in-lb.
Sluit de kabelboom van het display weer
aan op de besturingskaart. Zorg ervoor
dat u de kabelboom van het display
door de passing aan de bovenkant
van de besturingskaart leidt.
4.
Zet de beschermkap weer in elkaar en
plaats deze terug; zie De beschermkap
vervangen, pagina 43.
5.
Kalibreer de knop, zie Knopkalibratie,
pagina 32.
Reparatie
45
