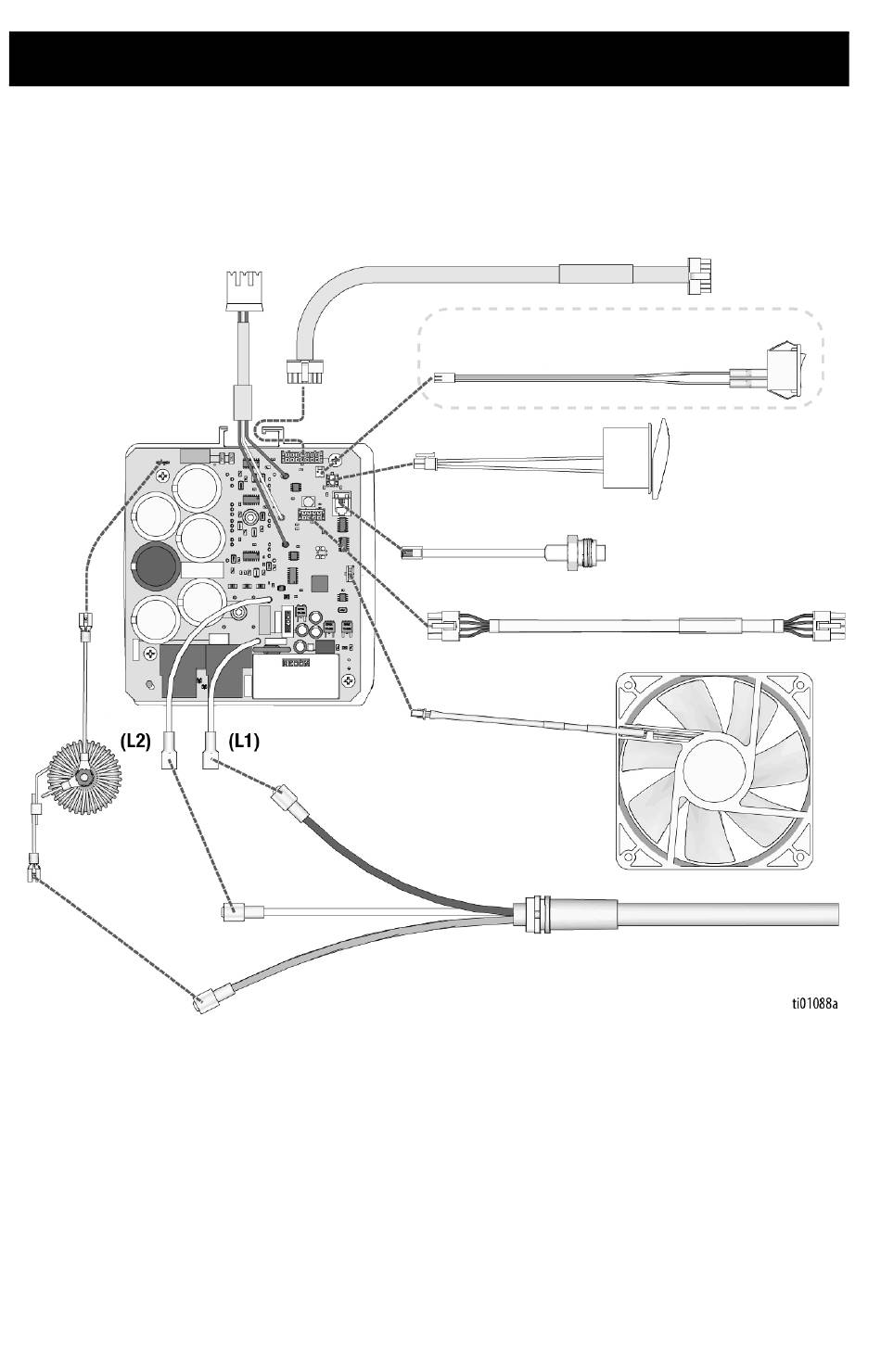

Bedradingsschema's

Bedradingsschema's
100-120 V
Kabelboom
motor
Kabel-
Ampèreschakelaar en kabelboom
boom
(alleen bepaalde modellen)
display
Hoofdschakelaar
Omzetter
Kabelboom pulsgever
GROEN
Ventilator
WIT
ZWART
Filter-
ZWART
spoel
Stroomkabel
WIT
GROEN
64
3B0085D
