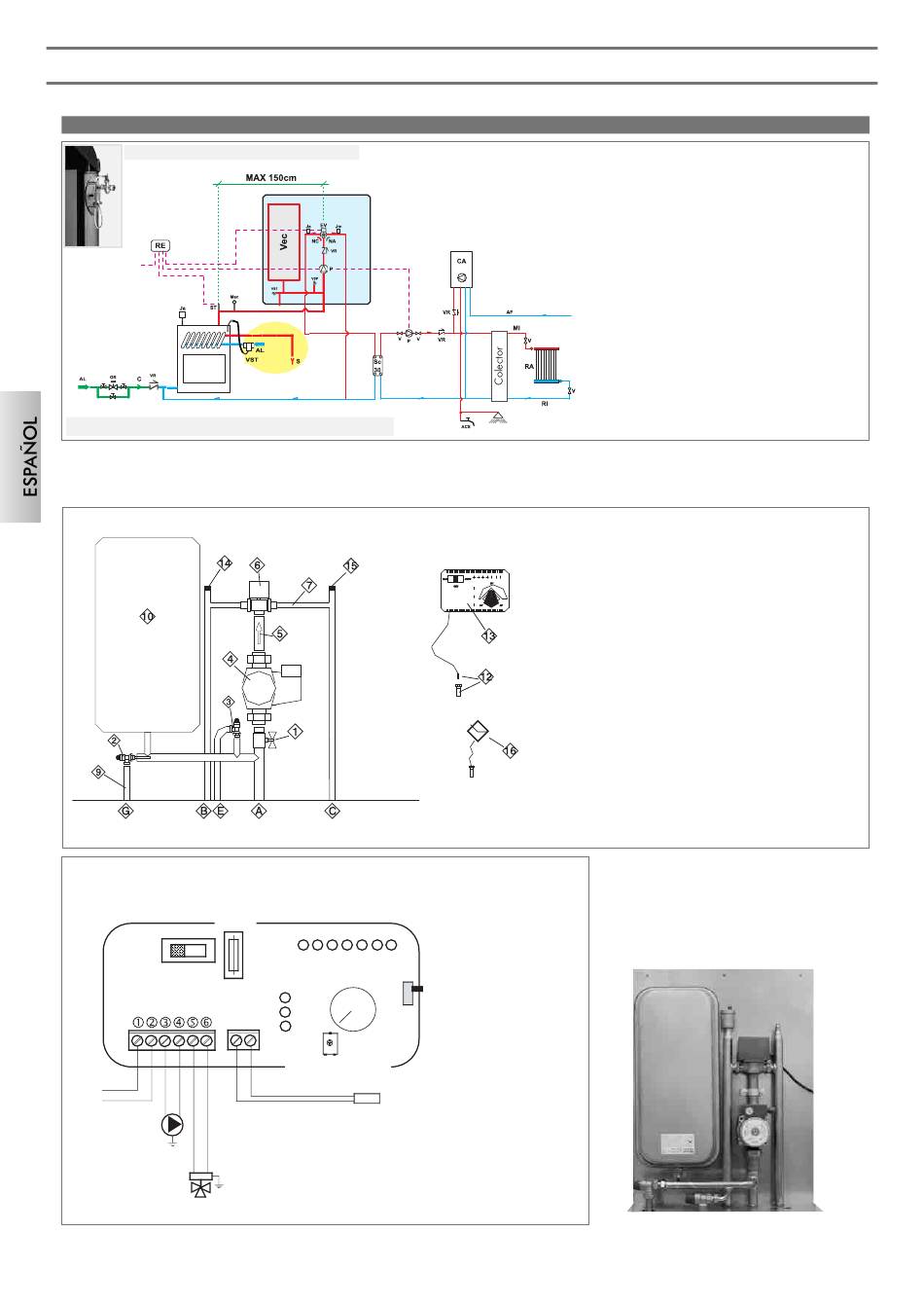

SISTEMA PARA LA INSTALACIÓN CON EL VASO CERRADO
EJEMPLO DE INSTALACIÓN HIDRÁULICA PARA TERMOCHIMENEA SOLO CALEFACCIÓN
particular conexión válvula de seguridad
Red
NOTA BIEN: conexiones indispensables para la seguridad
El kit 5 está realizado para facilitar la tarea de los instaladores, de hecho comprende todos los componentes necesarios para una correc-
ta instalación del producto.
Nota: los equipos incluidos en el kit deben estar protegidos oportunamente de la irradiación térmica de la chimenea, mediante el uso de
revestimientos aislantes.
Componentes KIT 5
Conexiones eléctricas
Alarma exceso temperatura
Alimentación
230Vac
Circulador
Válvula de 3 vías
50
KIT 5
Tra parentesi i codici di ven-
Fusible
Visualización
Regulación de la válvula
20-80° C
Circulador activo
Válvula de 3 vías
Regulación Circulador
20-80° C
Sonda
(introducir en el correspondiente pozo)
Regulador y manómetro
incluido en el KIT
Entre paréntesis los código de venta
OFF
Activación
Desactivación
ON
alarma
acústica
CON EL USO DE
AL:
Alimentación red hídrica
C:
Carga/Reintegro
EV:
Electroválvula de 3 vías
NA:
Normalmente Abierta
NC:
Normalmente cerrada
GR:
Grupo llenado
Ja:
Jolly de respiradero automático
Jm:
Jolly de respiradero manual
MAN:
Manómetro
MI:
Envío Instalación
P:
Bomba (circulador)
RA:
Radiadores
RE:
Regulador electrónico
RI:
Retorno instalación
S:
Descarga
ST:
Sonda Temperatura
V:
Válvula de esfera
Vec:
Vaso expansión cerrado
VR:
Válvula de no retorno
VSP:
Válvula de seguridad a presión
VST:
Válvula de descarga térmica
1
Válvula de esfera de 1"
2
Válvula de descarga térmica (72940)
3
Válvula de exceso de presión (284220)
4
Circulador (219660)
Válvula de no retorno 1" (284180)
5
Electroválvula de 3 vías ¾ M (283690)
6
Uniones
7
Tronco salida válv. exceso de temperatura
9
10
Vaso de expansión cerrado (283680)
12
Pozo para termómetro ½" + sonda (175960)
Regulador electrónico (220780)
13
Jolli de respiradero automático 3/8" (284150)
14
Jolli de respiradero manual 1/4" (284170)
15
Manómetro (269590)
16
Envío desde la chimenea
A
Envío a la instalación
B
C
Retorno a la chimenea
Descarga válvula exceso de presión
E
Descarga válvula exceso de temperatura
G
ACCIONES EN EL SELECTOR
Selector OFF
Todo apagado
Selector MAN
Circulador forzado
Válvula programada
Selector AUTO
Circulador configurado
Válvula programada
Selección alarma
En posición OFF excluída
el aviso acústico
KIT 5
KIT 5
cod. 280590
