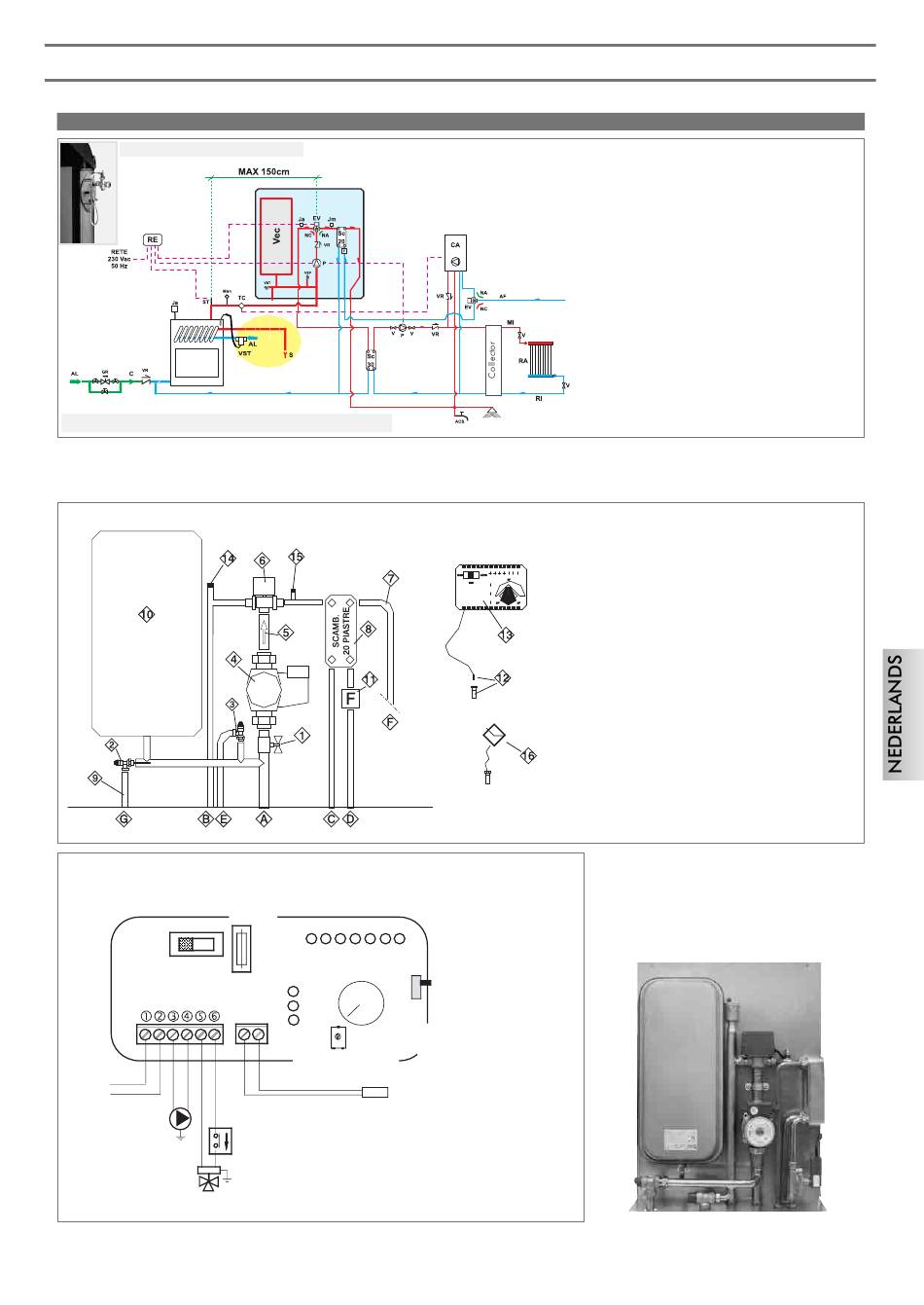

INSTALLATIE VOOR MONTAGE MET GESLOTEN VAT
EVOORBEELD VAN EEN HYDRAULISCHE INSTALLATIE VOOR INBOUWHAARD MET PRODUCTIE VAN WARM TAPWATER
bijzondere aansluiting veiligheidsklep
NOTA BENE: noodzakelijke aansluitingen voor de veiligheid
Het pakket 6 werd gerealiseerd om de taak van de installatietechnici te vereenvoudigen; het bevat inderdaad alle onderdelen die nodig
zijn voor een correcte installatie van het product.
NB: de apparatuur die in het pakket is inbegrepen moet op geschikte wijze tegen de thermische straling van de haard beschermd
worden middels isolerende dekens.
Onderdelen PAKKET 6
Elektrische aansluitingen
Circulator actief
Alarm overtemperatuur
Voeding
230Vac
Circulator
Driewegklep
PAKKET 6
Zekering
Visualisering
Afstelling klep
OFF
20-80° C
ON
Driewegklep
Afstelling Circulator
20-80° C
Sonde
(voeg in de hiervoor
bestemde put)
Debietregelaar
Opgelet: verbind het
normaal gesloten contact
Regelaar en manometer
inbegrepen in het
PAKKET
De codes staan tussen haakjes
Activering
Deactivering
akoestisch alarm
PAKKET 6
MET GEBRUIK VAN
ACS:
Warm tapwater
AF:
Koud water
AL:
Toevoer waterleidingsnet
C:
Laden/Reïntegratie
EV:
Drieweg elektroklep
NA:
Normaal Open
NC:
Normaal gesloten
F:
Debietregelaar
GR:
Vulgroep
Ja:
Joker automatische ontluchting
Jm:
Joker manuele ontluchting
MAN:
Manometer
MI:
Toevoer Installatie
P:
Pomp (circulator)
RA:
Radiators
RE:
Elektronische regelaar
RI:
Retour Installatie
S:
Afvoer
SC:
Wisselaar met platen
ST:
Temperatuursonde
V:
Kogelklep
Vec:
Gesloten expansievat
VR:
Terugslagklep
VSP:
Drukveiligheidsklep
VST:
Thermische afvoerklep
1" kogelklep
1
2
Thermische afvoerklep (72940)
Overdrukklep (284220)
3
4
Circulator (219660)
5
Verbindingselementen met 1" terugslagklep (284180)
6
3-wegs ¾" M elektroklep (283690)
7
Verbindingselementen
8
Warmteuitwisselaar 20 platen voor de productie van
warm water voor sanitair gebruik (284300)
9
Afvoerelement overtemperatuur klep
10
Gesloten expansievat (283680)
Debietregelaar (220830)
11
12
Ruimte voor thermometer ½" + meter (175960)
Elektronische Regelaar (220780)
13
14
Jolly automatische ontluchting 3/8" (284150)
15
Jolly handmatige ontluchting ¼" (284170)
Drukmeter (269590)
16
Toevoer naar haard
A
Toevoer naar installatie
B
C
Terugvoer naar haard
Koud water voor sanitair gebruik
D
Afvoer overdrukklep
E
Warm water voor sanitair gebruik
F
Afvoer overtemperatuur klep
G
BEDIENING KEUZESCHAKELAAR
Keuzeschakelaar op OFF
Alles uit
Keuzeschakelaar op MAN Circulator geforceerd
Klep ingesteld
Keuzeschakelaar op AUTO Circulator ingesteld
Klep ingesteld
Keuze van alarm
In OFF-stand is de
geluidsignalering uitgesloten
PAKKET 6
cod. 280600
77
