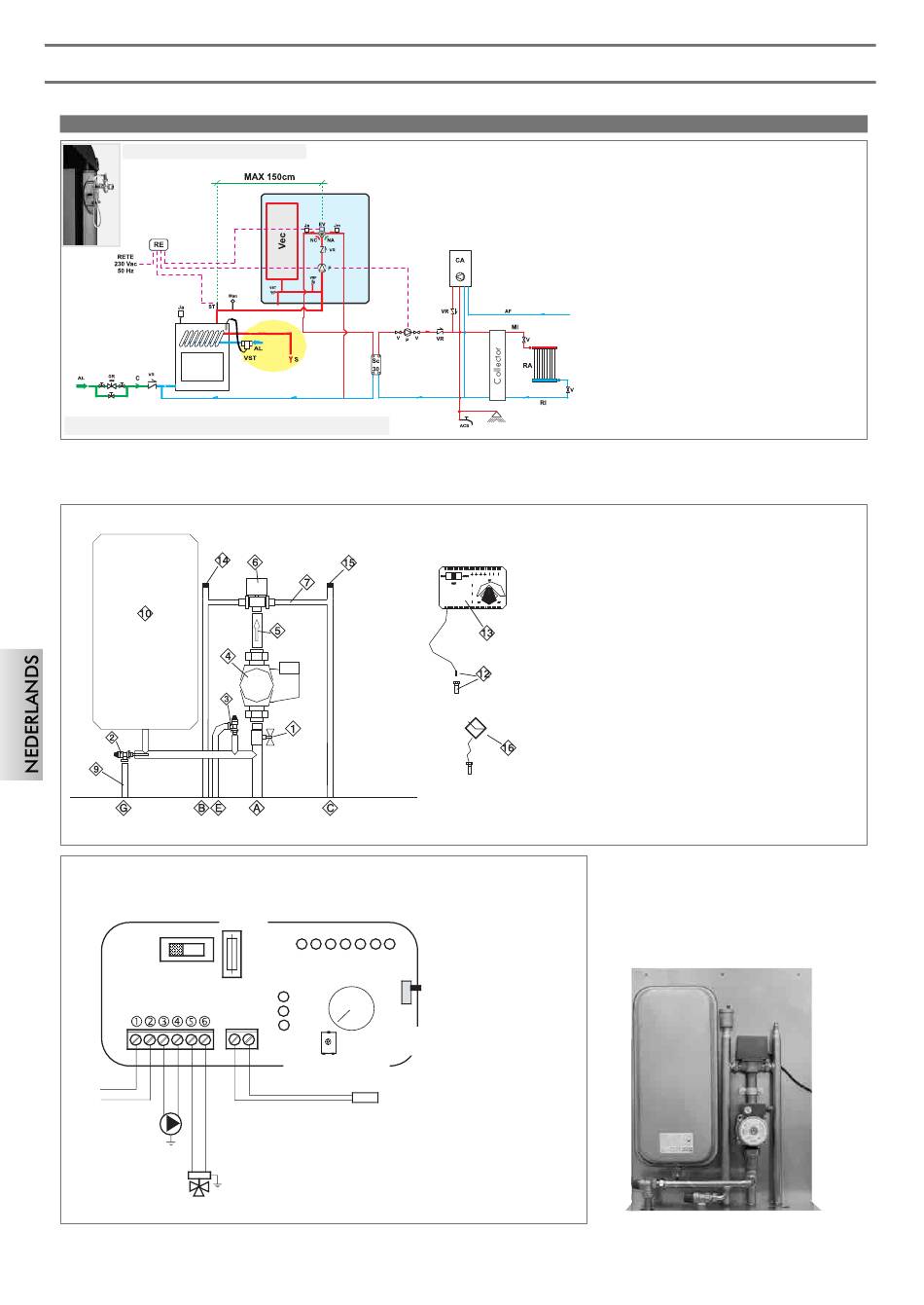

INSTALLATIE VOOR MONTAGE MET GESLOTEN VAT
VOORBEELD VAN EEN HYDRAULISCHE INSTALLATIE VOOR INBOUWHAARD ENKEL VERWARMING
bijzondere aansluiting veiligheidsklep
NOTA BENE: aansluitingen noodzakelijk voor de veiligheid
Het pakket 5 werd gerealiseerd om de taak van de installatietechnici te vereenvoudigen; het bevat inderdaad alle onderdelen die nodig
zijn voor een correcte installatie van het product.
NB: de apparatuur die in het pakket is inbegrepen moet op geschikte wijze tegen de thermische straling van de haard beschermd
worden middels isolerende dekens.
Onderdelen PAKKET 5
Elektrische aansluitingen
Alarm overtemperatuur
Voeding
230Vac
Circulator
Driewegklep
76
PAKKET 5
Tra parentesi i codici di ven-
Zekering
Visualisering
Afstelling klep
20-80° C
Circulator actief
Driewegklep
Afstelling Circulator
20-80° C
Regelaar en manometer
inbegrepen in het
PAKKET
De codes staan tussen haakjes
OFF
ON
Activering Deactivering
akoestisch alarm
Sonde
(voeg in de hiervoor
bestemde put)
PAKKET 5
MET GEBRUIK VAN
AL:
Toevoer waterleidingsnet
C:
Laden/Reïntegreren
EV:
Drieweg elektroklep
NA:
Normaal Open
NC:
Normaal gesloten
GR:
Vulgroep
Ja:
Joker automatische ontluchting
Jm:
Joker manuele ontluchting
MAN:
Manometer
MI:
Toevoer Installatie
P:
Pomp (circulator)
RA:
Radiators
RE:
Elektronische regelaar
RI:
Retour installatie
S:
Afvoer
ST:
Temperatuursonde
V:
Kogelklep
Vec:
Gesloten Expansievat
VR:
Terugslagklep
VSP:
Drukveiligheidsklep
VST:
Thermische afvoerklep
1
1" kogelklep
2
Thermische afvoerklep (72940)
3
Overdrukklep (284220)
Circulator (219660)
4
Verbindingselementen met 1" terugslagklep (284180)
5
3-wegs ¾" M elektroklep (286390)
6
Verbindingselementen
7
Afvoerelement overtemperatuur klep
9
10
Gesloten expansievat (283680)
12
Ruimte voor thermometer ½" + meter (175960)
13
Elektronische Regelaar (220780)
Jolly automatische ontluchting 3/8" (284150)
14
Jolly handmatige ontluchting 1/4" (284170)
15
Drukmeter (269590)
16
Toevoer vanaf haard
A
Toevoer naar installatie
B
Terugvoer naar haard
C
Afvoer overdrukklep
E
Afvoer overtemperatuur klep
G
BEDIENING KEUZESCHAKELAAR
Keuzeschakelaar op OFF
Alles uit
Keuzeschakelaar op MAN Circulator geforceerd
Klep ingesteld
Keuzeschakelaar op AUTO Circulator ingesteld
Klep ingesteld
Keuze van alarm
In OFF-stand is de
geluidsignalering uitgesloten
PAKKET 5
cod. 280590
