ge compatibiliteit zeker.
3. Vergelijk de technische gegevens van het product en de netvoeding.
Deze moeten identiek zijn.
4.2 Montage
VOORZICHTIG!
Gevaar voor letsel door struikelen en vallen
•
Plaats, installeer en transporteer producten, productonderdelen en accessoires op een veilige
manier.
VOORZICHTIG!
Snijblessure
•
Raak de randen van de rotor niet aan.
De rotor heeft scherpe randen.
NL

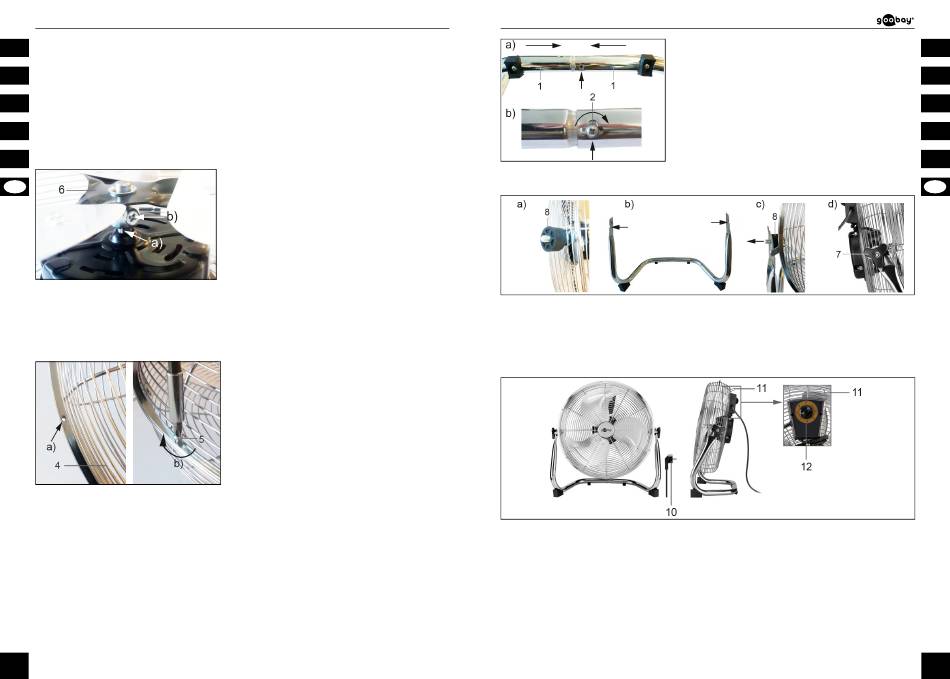

Fig. 1
1. Plaats het beschermrooster met motorblok en 4-standen schakelaar (3) op een vlakke en stevige
ondergrond met het handvat naar boven.
2. Schuif de rotor (6) met de afstandsbus naar de motor op de as. De rotor mag niet rechtstreeks op
de motor rusten. Er moet een zichtbare spleet zijn tussen het afstandsstuk en de motor. Zie fig. 1
a).
3. Schroef de rotor op zijn plaats met de schroef die zich aan de zijkant van de afstandhouder be-
vindt. Zie fig.1 b).
Fig. 2
4. Plaats de tweede helft van het beschermrooster (4) op het beschermrooster met het motorblok en
de rotor.
De gaten van beide helften moeten op elkaar liggen. Zie fig. 2 a).
5. Steek eerst alle kruiskopschroeven (5) door de daarvoor bestemde gaten in beide helften van het
rooster.
6. Draai vervolgens elke schroef in diagonale volgorde vast met de wijzers van de klok mee, Fig. 2
b). Anders kan de grille kromtrekken.
45
All manuals and user guides at all-guides.com
Fig. 3
7. Breng de twee helften van de steun (1) samen zoals aangegeven in fig. 3 a)
8. Schroef ze vast met de kruiskopschroef met lenskop (2). Zie fig. 3 b)
Fig. 4
9. Schuif een afstandsstuk (8) op elk van de schroefophangingen rechts en links van het bescherm-
rooster van de ventilator, Fig. 4 a).
10. Schuif de ventilator met de schroefophangingen en de afstandhouders in de steun, fig. 4 b) en
4c).
11. Bevestig de korf met de driehoekige handmoeren, fig. 4 d.
De driehoekige handschroeven zijn tegengesteld draaiend! Draai de ene driehoekige handmoer
tegen de wijzers van de klok in en de andere met de wijzers van de klok mee vast.
Fig. 5
10 Geaarde stekker
4.3 Opstellen en uitlijnen
WAARSCHUWING!
•
Plaats het product niet in de buurt van een open raam.
Regen die op de ventilator spat, kan een elektrische schok veroorzaken.
•
Gebruik de ventilator niet in de nabijheid van explosieve en/of ontvlambare gassen.
•
Plaats of gebruik het product niet in de buurt van open vuur of kook- of warmteopwekkende pro-
ducten zoals radiatoren of kachels.
11 Handgreep
12
Gevaar voor leven en verwondingen als gevolg van onjuiste
milieuomstandigheden
NL
4-standen schakelaar
