Bruksanvisning
4
Montering
4.1 Förberedelse
1. Kontrollera att leveransen är fullständig och inte är skadad.
2. Jämför tekniska data för alla produkter som ska användas och säkerställ att de är kompatibla.
3. Jämför produktens och strömförsörjningens tekniska data.
Dessa måste vara identiska.
4.2 Montering
FÖRSIKTIGT!
Skaderisk vid snubbling och fall
•
Placera, installera och transportera produkten, produktdelar och tillbehör på ett säkert sätt.
FÖRSIKTIGT!
Skärskador
•
Rör inte rotorns kanter.
Rotorn är skarpkantad.
SV

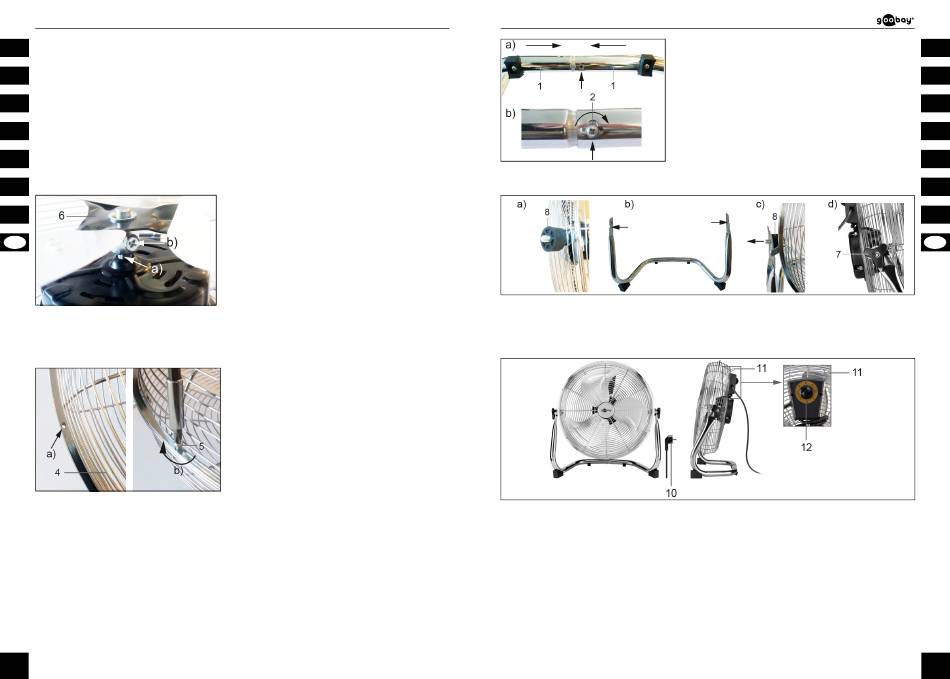

Fig. 1
1. Placera skyddsgallret med motorblock och 4-lägesbrytare (3) på en plan och fast yta med hand-
taget uppåt.
2. Skjut rotorn (6) med distansen mot motorn på axeln. Rotorn får inte vila direkt på motorn. Det
måste finnas ett synligt mellanrum mellan distansbrickan och motorn. Se fig. 1 a).
3. Skruva fast rotorn med skruven som sitter på sidan av distansbrickan. Se fig.1 b).
Fig. 2
4. Placera den andra halvan av skyddsgallret (4) på skyddsgallret tillsammans med motorblocket
och rotorn.
Hålen i de båda halvorna måste ligga ovanpå varandra. Se fig. 2 a).
5. Sätt först in alla Phillipsskruvar (5) genom hålen i båda gallerhalvorna.
6. Dra sedan åt skruvarna medurs i diagonal ordning, fig. 2 b). Annars kan gallret bli skevt.
61
All manuals and user guides at all-guides.com
Fig. 3
7. Sätt ihop de två stödhalvorna (1) enligt fig. 3 a).
8. Skruva fast dem med Phillipsskruven med linshuvud (2). Se fig. 3 b).
Fig. 4
9. Skjut in en distans (8) på skruvförbanden till höger och vänster om fläktens skyddsgaller, fig. 4 a).
10. Skjut in fläkten med skruvupphängningarna och distanserna i stödet, fig. 4 b) och 4c).
11. Fäst korgen med de triangulära handmuttrarna, fig. 4 d.
De triangulära handskruvarna är motroterande! Dra åt den ena triangulära handmuttern moturs
och den andra medurs.
Fig. 5
10 Jordat uttag
4.3 Inställning och anpassning
VARNING!
•
Placera inte produkten nära ett öppet fönster.
Regn som stänker på fläkten kan orsaka elektriska stötar.
•
Använd inte fläkten i närvaro av explosiva och/eller brandfarliga gaser.
•
Placera eller använd inte produkten i närheten av öppen eld, matlagning eller värmealstrande
produkter, t.ex. radiatorer eller spisar.
•
Se till att fläkten inte är placerad nära gardiner eller föremål som kan dras in i fläkten.
11 Handtag
12 4-stegs omkopplare
Fara för liv och skada på grund av felaktig användning.
Miljöförhållanden.
SV
62
