Brugervejledning
4
Montering
4.1 Forberedelse
1. Kontrollér, at du har modtaget alle dele, og at de er intakte.
2. Sammenlign de tekniske data for alle de apparater, som skal anvendes, og forvis dig om, at de er
kompatible.
3. Sammenlign de tekniske data for produktet og strømforsyningen.
De tekniske data skal være identiske.
4.2 Montering
FORSIGTIG!
Fare for personskader som følge af snublen og fald
•
Sørg for at placere, installere og transportere produkt, produktdele og tilbehør på sikker vis.
FORSIGTIG!
Snitskader
•
Rør ikke ved kanterne af rotoren.
Rotoren har skarpe kanter.
DA

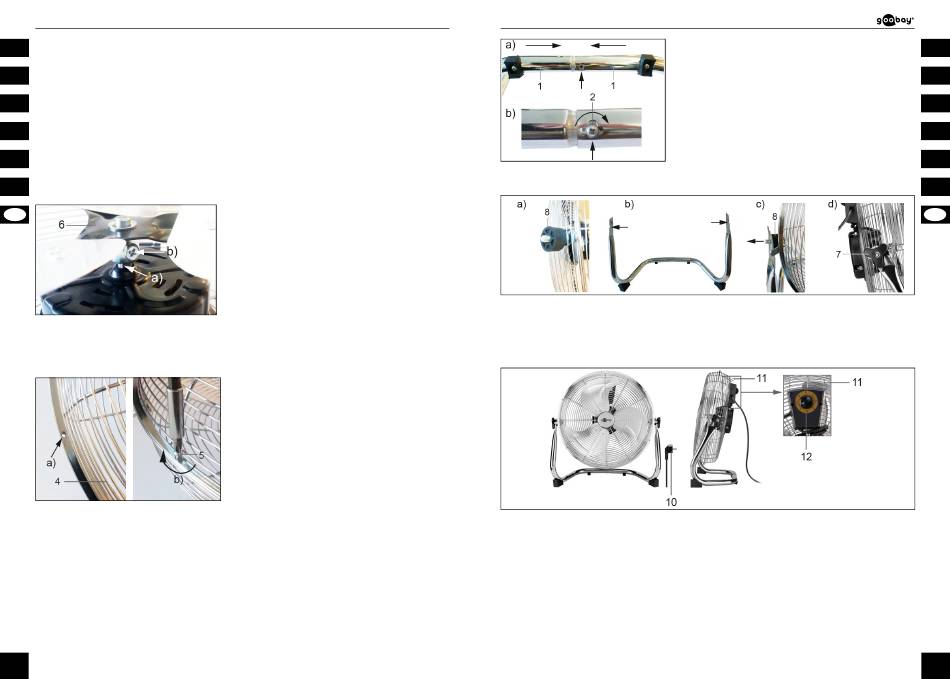

Fig. 1
1. Placer beskyttelsesgitteret med motorblok og 4-positionskontakt (3) på en plan og fast overflade
med håndtaget opad.
2. Skub rotoren (6) med afstandsstykket mod motoren på akslen. Rotoren må ikke hvile direkte på
motoren. Der skal være et synligt mellemrum mellem afstandsstykket og motoren. Se fig. 1 a).
3. Skru rotoren på plads med skruen på siden af afstandsstykket. Se fig.1 b).
Fig. 2
4. Placer den anden beskyttelsesgitterhalvdel (4) på beskyttelsesgitteret sammen med motorblok-
ken og rotoren.
Hullerne i begge halvdele skal være oven på hinanden. Se fig. 2 a).
5. Sæt først alle Phillips-skruerne (5) ind gennem hullerne i begge gitterhalvdele.
6. Spænd derefter skruerne med uret i diagonal rækkefølge, fig. 2 b). Ellers kan gitteret blive skævt.
53
All manuals and user guides at all-guides.com
Fig. 3
7. Sæt de to støttehalvdele (1) sammen som vist i fig. 3 a).
8. Skru dem fast med Phillipsskruen med linsehoved (2). Se fig. 3 b).
Fig. 4
9. Skub en afstandsstykke (8) hver på skrueophængene til højre og venstre for ventilatorbeskyttel-
sesgitteret, fig. 4 a).
10. Skub ventilatoren med skrueophængene og afstandsstykkerne ind i holderen, fig. 4 b) og 4c).
11. Fastgør kurven med de trekantede håndmøtrikker, fig. 4 d.
De trekantede håndskruer er modsatrettede! Tilspænd den ene trekantede håndmøtrik mod uret
og den anden med uret.
Fig. 5
10 Sikkerhedskontakthanstik
4.3 Opsætning og tilpasning
ADVARSEL!
•
Anbring ikke produktet i nærheden af et åbent vindue.
Regn, der plasker på ventilatoren, kan forårsage elektrisk stød.
•
Ventilatoren må ikke anvendes i nærværelse af eksplosive og/eller brændbare gasser.
•
Produktet må ikke placeres eller betjenes i nærheden af åben ild, madlavning eller varmeprodu-
cerende produkter som f.eks. radiatorer eller komfurer.
•
Sørg for, at ventilatoren ikke er placeret i nærheden af gardiner eller genstande, der kan blive
11 Håndtag
12 4-trins omstilling
Fare for liv og personskade på grund af ukorrekt
miljømæssige forhold
DA
