De ventilator installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

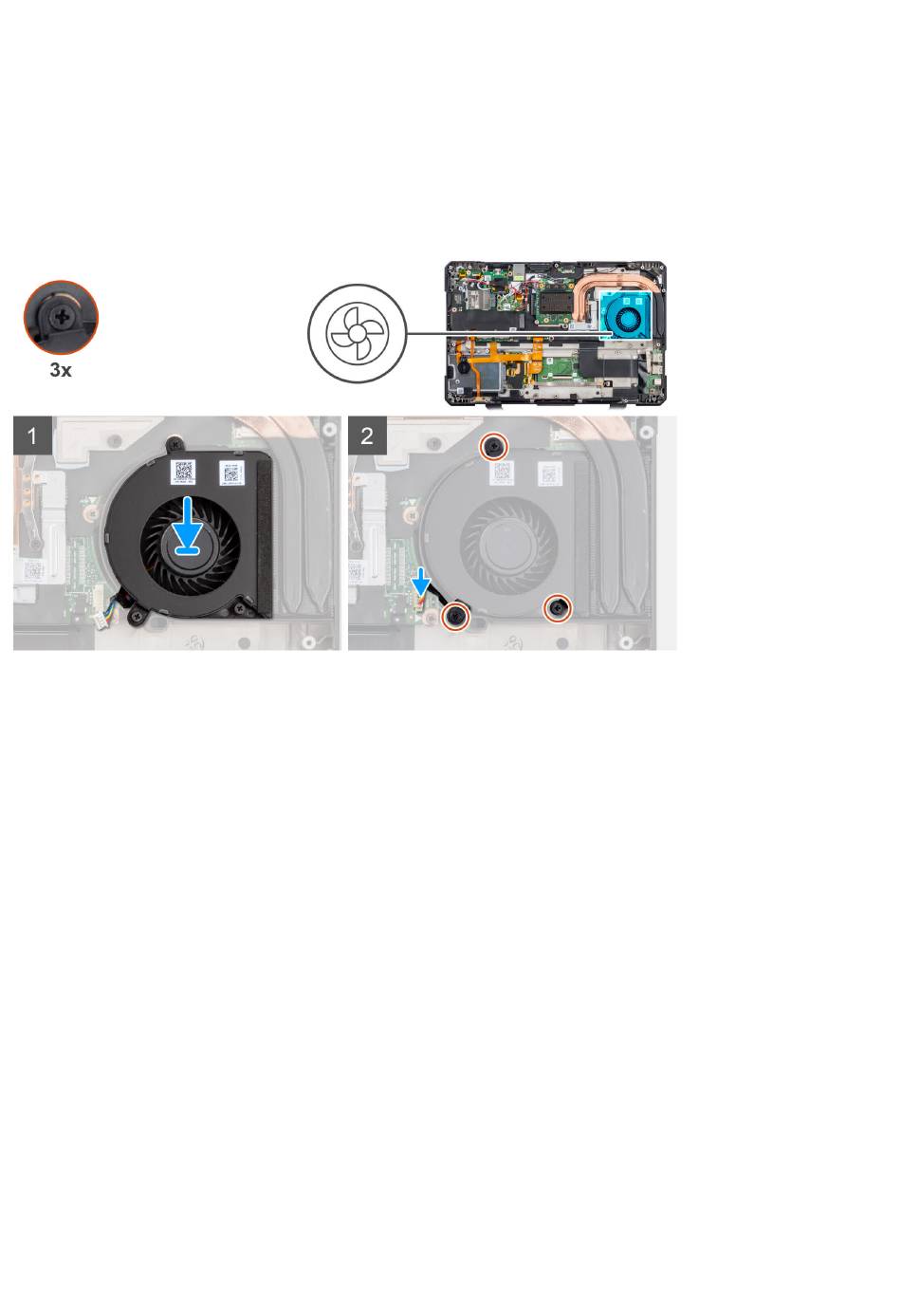

De volgende afbeelding geeft de locatie van de ventilator aan en biedt een visuele weergave van de plaatsingsprocedure.
Stappen
1. Plaats de ventilator op het systeemchassis.
2. Sluit de ventilatorkabel aan op de connector op de systeemkaart.
3. Plaats de drie schroeven (M2.5x6.5) terug waarmee de ventilator op het systeemchassis wordt bevestigd.
Vervolgstappen
1. Installeer de onderplaat.
2. Installeer de
primaire M.2 2280 SSD
3. Installeer de batterij.
4. Volg de procedure in
Nadat u in de computer hebt
De Wi-Fi I/O-kaart.
De Wi-Fi I/O-kaart verwijderen
Vereisten
1. Volg de procedure in
Voordat u aan de onderdelen in de computer gaat
2. Verwijder de
batterij.
3. Verwijder de
primaire M.2 2280 SSD
4. Verwijder de onderplaat.
Over deze taak
De volgende afbeeldingen geven de locatie van de Wi-Fi I/O-kaart aan en bieden een visuele weergave van de verwijderingsprocedure.
42
Onderdelen verwijderen en plaatsen
of de
primaire M.2 2230
SSD.
gewerkt.
of de
primaire M.2 2230
SSD.
werken.
