Gebruik van de Avant 9600
Met optieschakelaar 7 kunnen gebruikers de uitgangsduur van een signaal regelen. In de stand
OMLAAG wordt er een signaal van een seconde gegeven en om de 60 seconden herhaald als
er een hoorbaar alarmsignaal start; dit gebeurt om de 60 seconden totdat het alarm wordt
gedempt. In de stand OMHOOG blijft het oproepsignaal actief zolang het hoorbare
alarmsignaal wordt gegeven.
NB: De oproepfunctie prevaleert over alarmdemping.
Met de schakelaar van het oproepcircuit, naast de optieschakelaar, kunnen gebruikers bepalen
of het circuit een rustcontact (Normally Open; stand links) of arbeidscontact (Normally Closed;
stand rechts) gebruikt. De configuratie van het oproepsysteem in de instelling bepaalt of de
schakelaar van het oproepcircuit op de 9600 in de stand Normally Open (NO) of Normally
Closed (NC) moet worden gezet.
Elektrische staat van oproepuitgang
Oproepfunctie niet
Oproepfunctie
Stand van
Stand-by-modus
geactiveerd
geactiveerd
oproepschakelaar
Rechts
Open
Gesloten
Gesloten
Links
Gesloten
Open
Open
Oproepverbinding
RS232 seriële
verbinding
Voedingsaansluiting
Oproepschakelaar
1
2
3
4
5
6
7
8

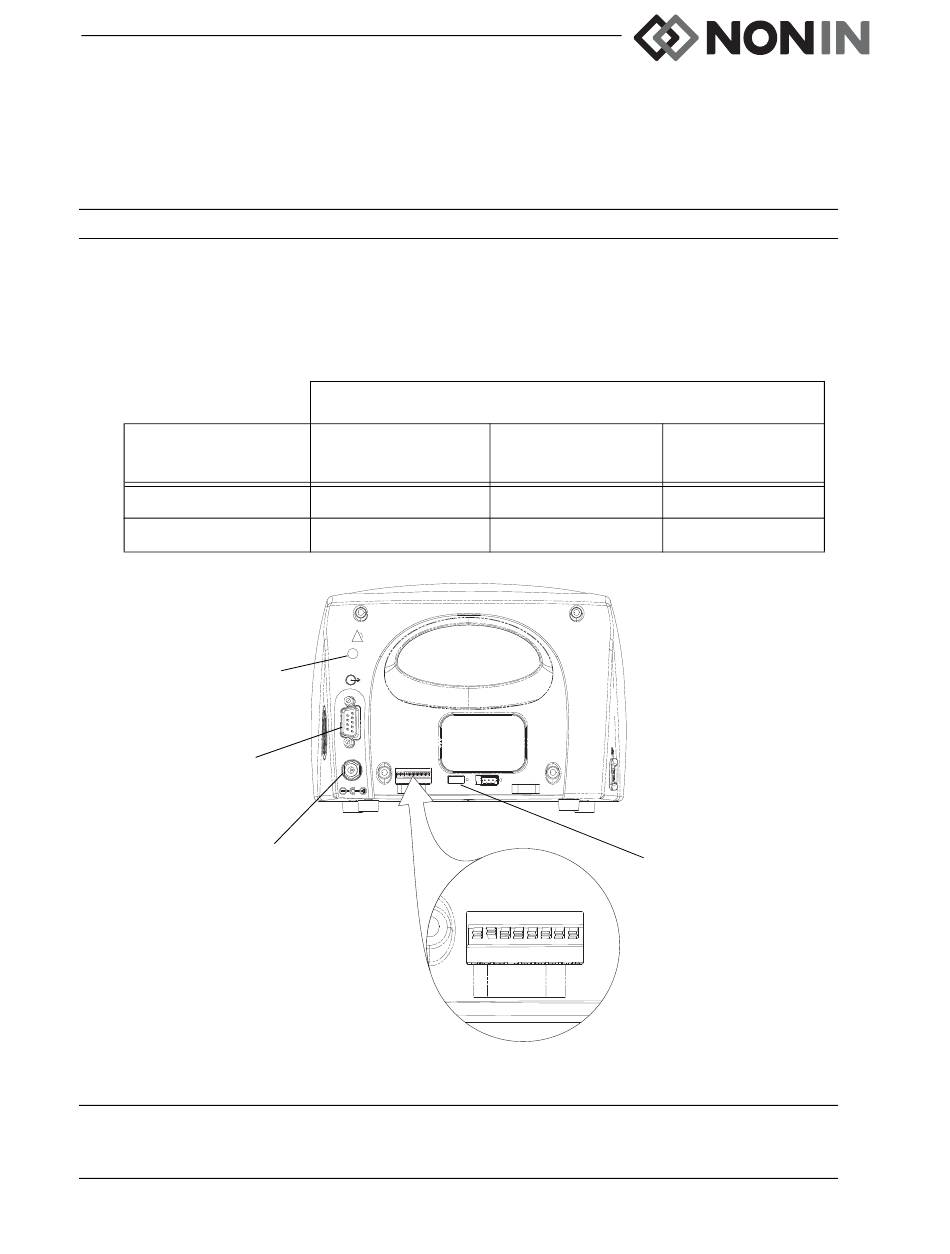

Afbeelding 3: Achteraanzicht monitor
NB: De gebruiker heeft de plicht om te zorgen voor de verbinding tussen het oproepsysteem
en de Avant 9600 en om de werking van de verbinding tussen de Avant 9600 en het
oproepsysteem naar behoren te testen.
