РЕГУЛИРОВКА НАГЛАЗНИКОВ/
ПОЛЬЗОВАНИЕ ПРИБОРОМ В ОЧКАХ И БЕЗ
ОЧКОВ
Наглазники окуляров легко регулируются путем
вращения и надежно фиксируются в выбранных
положениях. Чтобы тщательно очистить, их можно
также полностью снять.

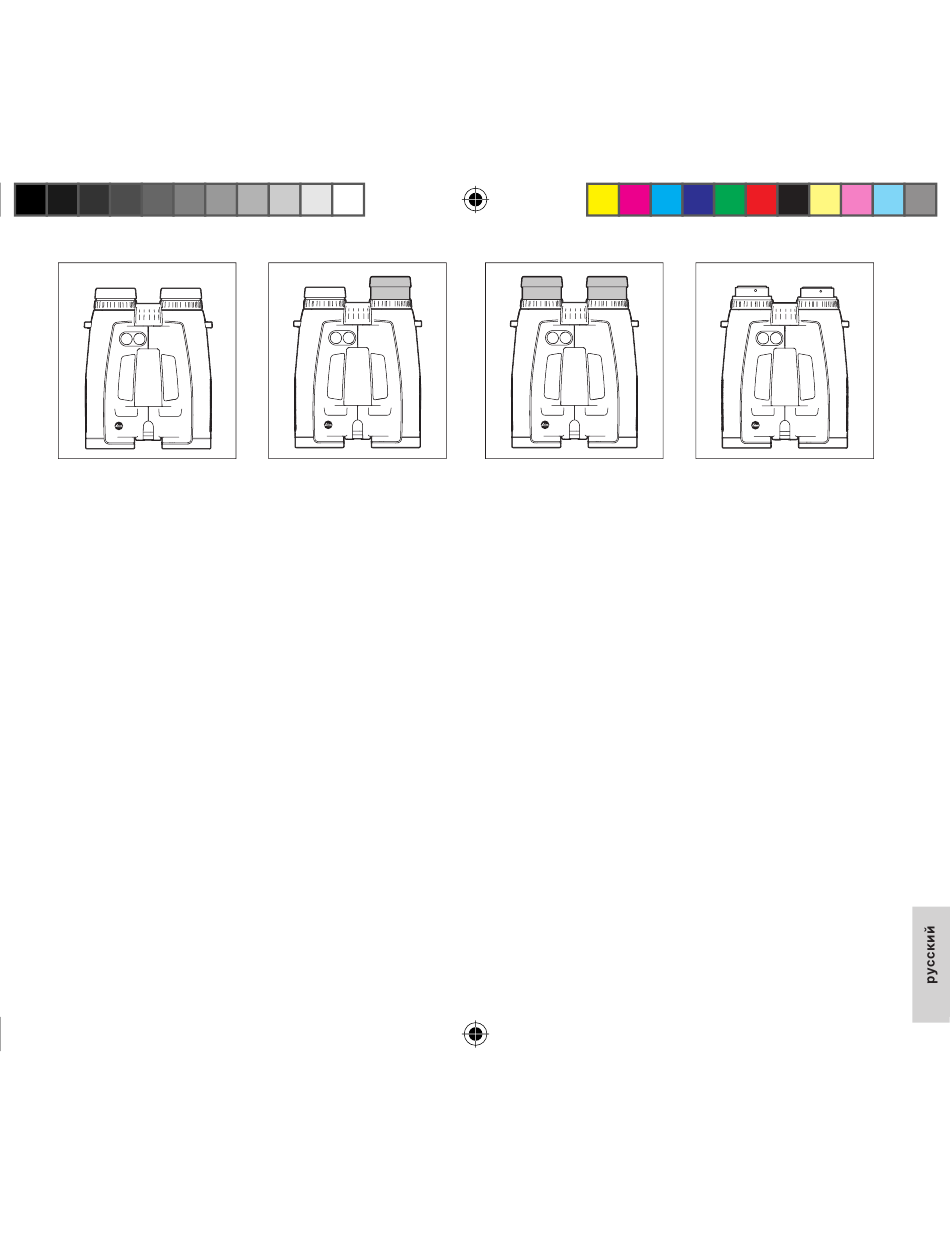

Для наблюдения в очках (рис. A) они остаются во
ввинченном до отказа положении. Для наблюдения
без очков их нужно выкрутить вращением против
часовой стрелки. Для оптимальной адаптации
имеются четыре положения (рис. B).
Geovid HD-R (Typ 402-403).indb 147
All manuals and user guides at all-guides.com
B
C
Если окуляры сильно загрязнены, рекомендуется
снять наглазники для очистки (рис. C). Для этого их
нужно слегка потянуть на себя в полностью
вывинченном положении.
РЕГУЛИРОВКА БАЗЫ ГЛАЗ
Для индивидуальной настройки базы глаз
установите угол изгиба бинокля вращением вокруг
шарнирных осей (9). Правое и левое поле зрения
должны при этом совместиться в круглое изобра-
жение.
147
D
