Actieve klok-meting
Bij Actieve klok worden meetpunten genomen bij de 8 beschikbare gedeeltes. Het bereik
waarin de gedeeltes actief worden en er dus punten kunnen worden genomen, is de gegeven
klokpositie (in graden) + 11,25 graden. De positie van 1:30 uur is bijvoorbeeld actief wanneer
de sensor en de reflector een rotatiehoek tussen 34 - 56 graden hebben.
Klokpositie
0:00
Actieve klok-
349 – 11 34 – 56 79 –
bereik in graden
Actieve klok is de standaardmeetmodus die wordt gebruikt om standaard horizontaal gekop-
pelde machines te meten. Meetpunten worden genomen in 3 - 5 van de acht beschikbare
gedeeltes. Het gewenste aantal meetpunten wordt ingesteld in "Configuraton" (Configuratie_
onder 'Default settings' (Standaardinstellingen). Drie meetpunten zijn voldoende om de uit-
lijningstoestand te bepalen.
Zodra de laserstraal gecentreerd is, draait u de assen naar de eerste meetpositie
Opmerking
Als u koppeling-torsiespeling (speling) vermoedt, draait u de as of het koppelingseinde
waar de reflector is gemonteerd. Zorg ervoor dat de assen in de normale draairichting
van de machine worden gedraaid en dat de passende delen in elkaar grijpen. Speling
kan ook worden geminimaliseerd door de koppeling stevig vast te tapen.
Raak geen gemonteerde componenten aan. Hierbij gaat om de steunen en de steun-
palen, die NIET mogen worden gebruikt om de assen te roteren.

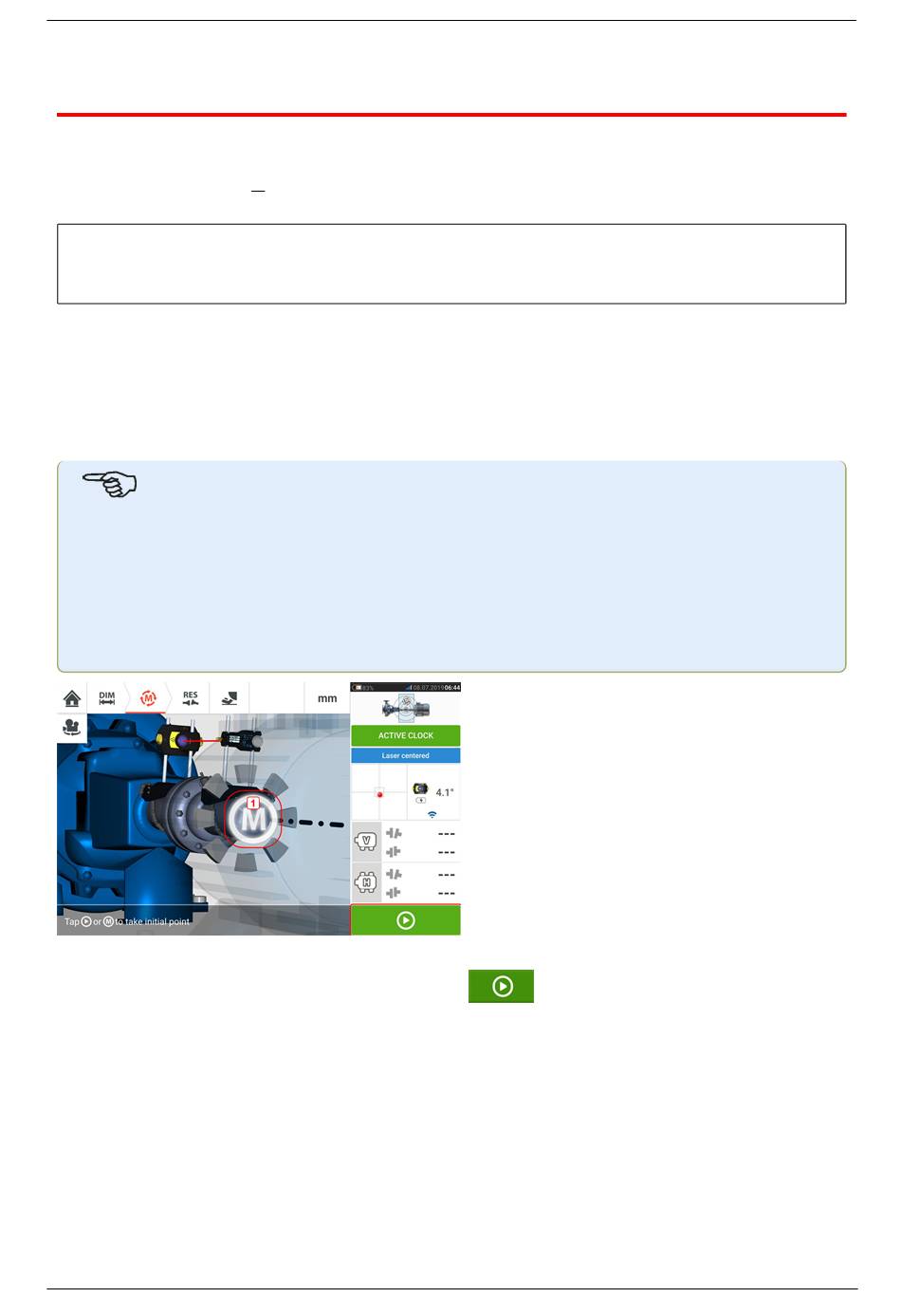

Wanneer de sensor en reflector zich binnen het bereik van het gedeelte bevinden, verschijnt
een pulserende M (1). Tik op de pulserende M of
nemen.
62
01:30
03:00
04:30
124 –
101
146
06:00
07:30
09:00
169 –
214 –
256 –
191
236
281
om de eerste meetpositie in te
10:30
304 – 326
