Ingebouwde hulpfunctie
(12)
Richting van asrotatie tijdens meting
l
(13)
Serienummer van gebruikte sensor en datum van vereiste herkalibratie
l
Het "AS FOUND" (zoals gevonden) koppelingsresultaat
lijningstoestand van de machines voor uitvoering van Live Move. Het weergegeven resultaat
kan een gemiddelde van geselecteerde metingen zijn. In het bovenstaande voorbeeld is het
"AS FOUND" (zoals gevonden) resultaat alleen gebaseerd op geselecteerde meting nummer 1.
Het "MOVE" resultaat
Het "AS LEFT" (zoals overgebleven) resultaat
Live Move. Het weergegeven resultaat kan een gemiddelde van geselecteerde metingen zijn.
In de volgende tabel is het "AS LEFT" (zoals overgebleven) resultaat alleen gebaseerd op
meting nummer 1.
Veeg horizontaal om alle kolommen in de tabel te zien en verticaal voor alle rijen.
Tik op
om de gemarkeerde vermelding (in dit geval "AS LEFT" (zoals overgebleven)) in
de meettabel te wissen.
Tik op
om de weging van de kwaliteitsfactor-parameters van de meting weer te geven.
Tik op
om de meettabel te sluiten.

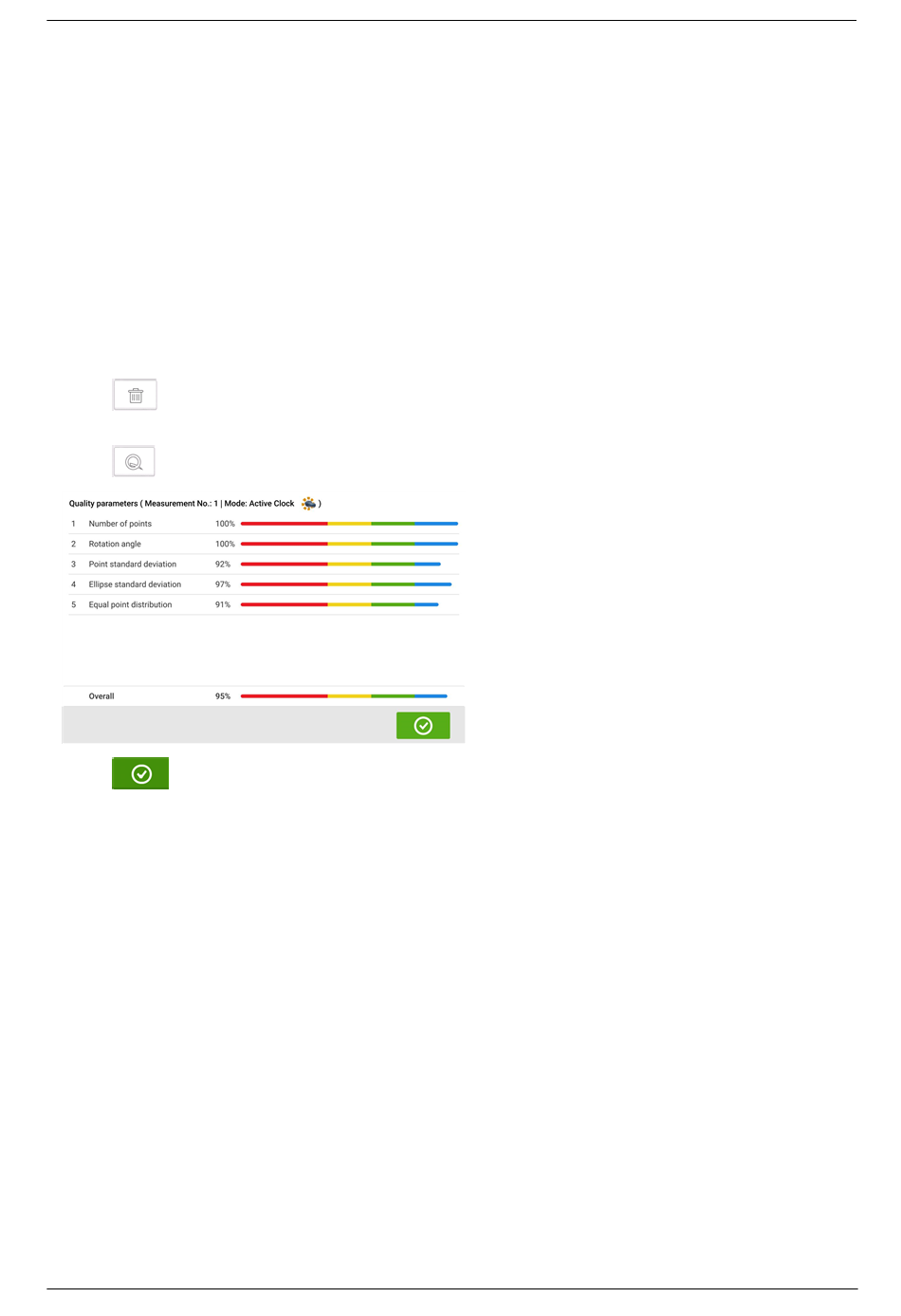

Meetkwaliteit
De meetkwaliteit wordt aangegeven met behulp van de volgende kleurcodes:
Blauw – uitstekend; Groen – acceptabel; Geel – niet acceptabel; Rood – slecht
De meetkwaliteit is gebaseerd op de volgende meet- en omgevingscriteria:
Aantal punten – Hoe hoger het aantal meetpunten, hoe beter het effect op de kwa-
l
liteitsfactor. De meetpunten moeten over een zo groot mogelijke rotatiehoek worden
verspreid.
Rotatiehoek – Hoe breder de rotatiehoek waardoor de assen en/of koppelingen tijdens
l
de meting worden gedraaid, hoe beter het effect op de kwaliteitsfactor.
Standaarddeviatie van het punt – Voor elk meetpunt wordt een aantal metingen uit-
l
gevoerd, afhankelijk van het ingestelde gemiddelde. De standaardafwijking van het
punt is de basisgemiddelde kwadratische afwijking van deze metingen.
Ellips standaardafwijking – Dit is de kwadratisch gemiddelde afwijking van de meet-
l
punten op de berekende ellips.
Gelijke puntverdeling – Bij puntmetingen is het raadzaam om metingen uit te voeren bij
l
gelijke hoekstappen, zoals 0°, 45°, 90°, 135°.
72
(15)
toont de uitlijningsconditie na Live Move.
(14)
toont de aanvankelijke uit-
(16)
toont de uitlijningstoestand gemeten na
