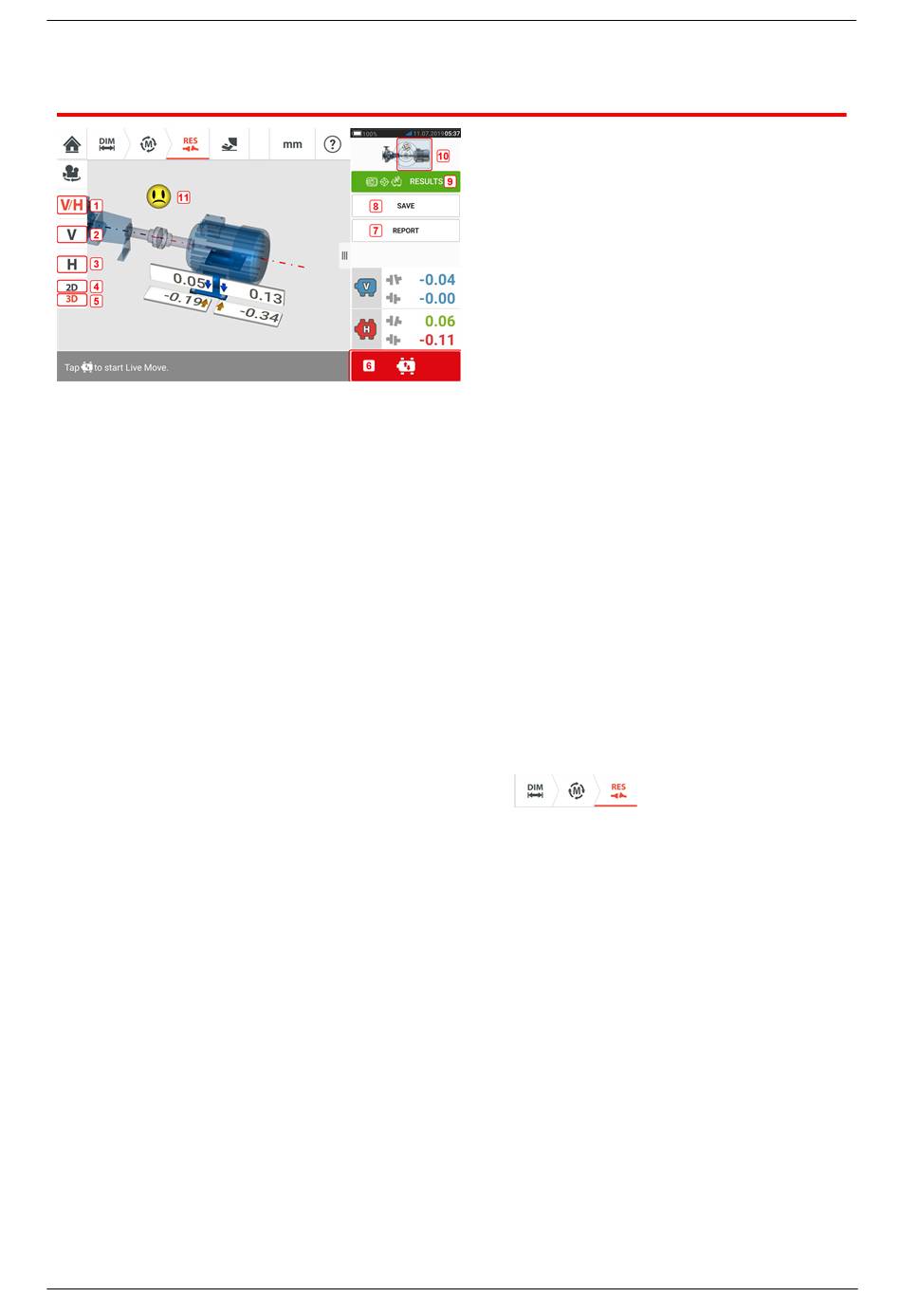

Resultaten
(1)
Geeft zowel horizontale als verticale voetresultaten gelijktijdig weer
l
(2)
Wordt gebruikt om alleen verticale voetresultaten weer te geven
l
(3)
Wordt gebruikt om alleen horizontale voetresultaten weer te geven
l
(4)
Wordt gebruikt om voetresultaten in 2D weer te geven
l
(5)
Wordt gebruikt om voetresultaten in 3D weer te geven
l
(6)
Start Live Move
l
(7)
Wordt gebruikt om een installatie-meetrapport te genereren
l
(8)
Wordt gebruikt om installatiemetingen op te slaan in de installatiebibliotheek
l
(9)
Wordt gebruikt om de resultaatmodus te selecteren
l
(10)
Door te tikken op de schuifknop van het machinepictogram verschijnt het drie-
l
voudige scherm "Train Manager" (Treinmanager) / "Train Setup" (Instellingen van de
trein) / "Train Fixation" (Treinbevestiging) (Let op: alleen "Train Fixation" (Trein-
bevestiging) is actief.)
(11)
Tolerantiesymbool uitlijningstoestand
l
In het scherm met de resultaten zijn de drie symbolen
resultaten – actief en kunnen op elk moment worden gebruikt.
De schermen met de 2-D V en H voetresultaten tonen de verticale (V) en horizontale (H) voet-
posities respectievelijk.
De kleuren van de pijlen naast de voetcorrectiewaarden zijn als volgt direct gerelateerd aan
de uitlijningstoestand van de koppeling:
Blauw – excellent (voet moet niet worden verplaatst)
Groen – acceptabel (indien moet de voet ongewijzigd blijven)
Rood – slecht (voet moet worden verplaatst om een betere uitlijningstoestand te ver-
krijgen)
