CAME GGT40AGS Installatiehandleiding
Gerelateerde Handleidingen voor CAME GGT40AGS
Samenvatting van Inhoud voor CAME GGT40AGS

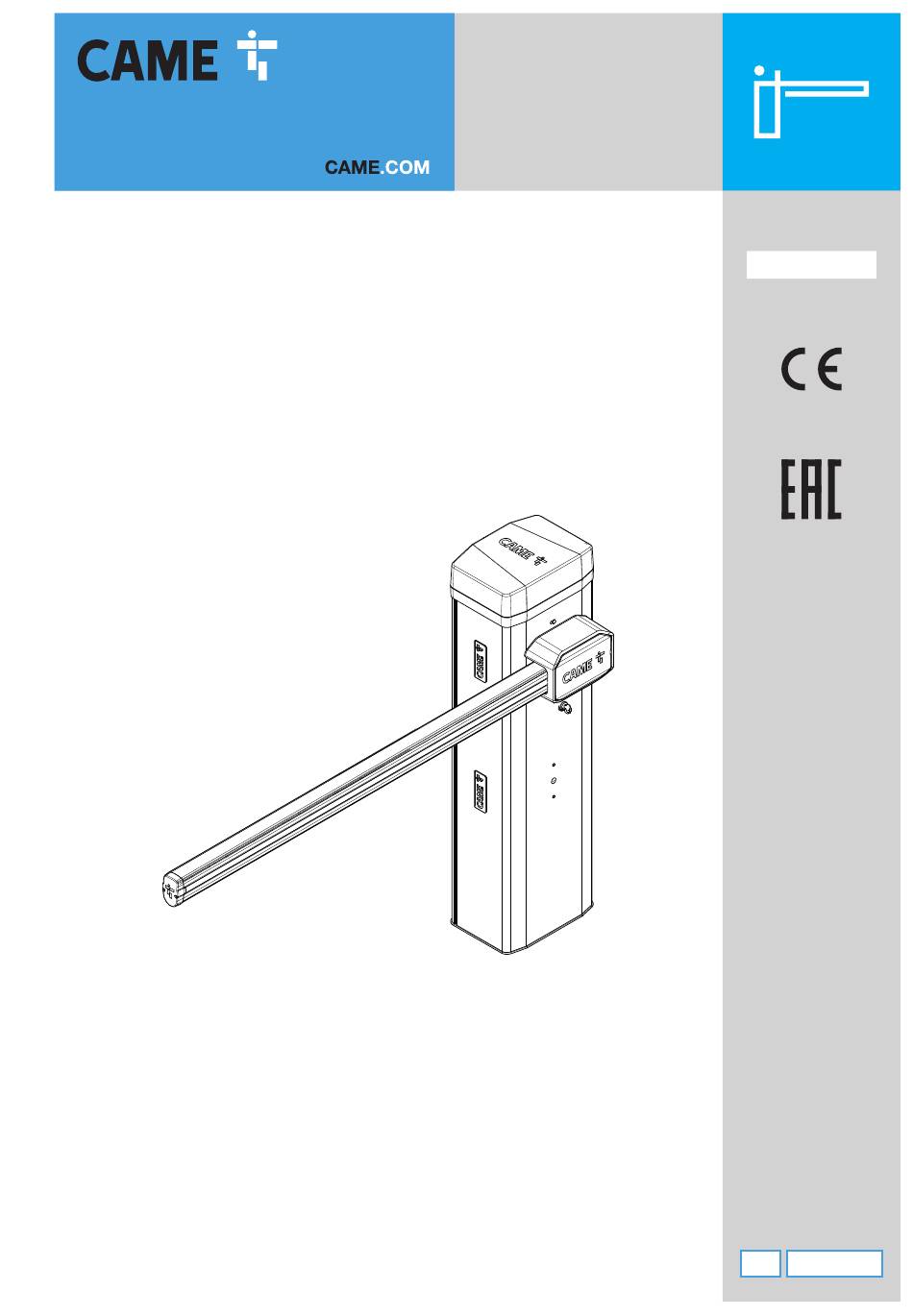

- Pagina 1 Automatische slagbomen FA01917-NL GGT40AGS GGT40RGS GGT40RX4 GGT40AX4 GGT40AX6 GGT40ACS Nederlands INSTALLATIEHANDLEIDING...
- Pagina 2 HANDMATIGE ONTGRENDELING VAN DE SLAGBOOM De ontgrendeling kan gevaarlijk zijn voor de gebruiker als door een ongeluk of montagefouten de slagboom niet intact is of niet goed bevestigd is. In deze gevallen garanderen de gespannen veren niet meer dat de slagboom in balans is, waardoor deze tijdens de ontgrendeling plotseling kan draaien. De handmatige ontgrendeling kan een ongecontroleerde beweging van de automatisering veroorzaken als deze niet in evenwicht is of als er sprake is van mechanische afwijkingen.
- Pagina 3 De productiedatum is vermeld in de productiepartij die op het productetiket is gedrukt. Neem indien nodig contact met ons op via https://www.came.com/global/en/contact-us. De algemene verkoopvoorwaarden zijn vermeld in de officiële prijslijsten van Came.
- Pagina 4 ONTMANTELING EN AFVALVERWERKING CAME S.p.A. is houder van het ISO-certificaat voor milieumanagement UNI EN ISO 14001 en past deze norm toe in zijn fabrieken om het milieu te beschermen. CAME beschouwt milieubehoud als een van de steunpilaren van zijn bedrijfs- en marktbeleid en verzoekt u dit tevens in acht te nemen door simpelweg enkele eenvoudige...
- Pagina 5 De maten zijn, tenzij anders vermeld, in millimeters. Beschrijving 803BB-0160 GGT40AGS - Automatische slagboom met onomkeerbare reductiemotor 24 V DC met encoder; kast van verzinkt en gelakt staal met plaats voor uitrustingen. Inclusief balansveer. 803BB-0200 GGT40RGS - Automatische slagboom met onomkeerbare reductiemotor 24 V DC met encoder; kast van verzinkt en gelakt staal met plaats voor uitrustingen. Inclusief balansveer.
- Pagina 6 Zekeringentabel MODELLEN GGT40AGS GGT40RGS GGT40RX4 GGT40AX4 GGT40AX6 GGT40ACS Lijnzekering 1,6 A-F 3,15 A-F 3,15 A-F 1,6 A-F 1,6 A-F 1,6 A-F Zekering uitrustingen 2 A-F 2 A-F 2 A-F 2 A-F 2 A-F 2 A-F Zekering printplaat 4 A-F 4 A-F...
- Pagina 7 Klemmenbord voor de aansluiting van de transponderlezer Zekering voor de motor Klemmenbord behorend bij de connector RSE_1 voor synchrone of afwisselende Connector voor CAME KEY aansluiting of CRP-aansluiting Connector voor memory roll-kaart Klemmenbord behorend bij de connector RSE_2 voor CRP-aansluiting, 485...
- Pagina 8 Afmetingen max. 5000 Deze afmeting verwijst naar de positie van de vaste poot. 194÷247...
- Pagina 9 Kabelsoorten en minimale diktematen Kabellengte (m) tot 20 20 tot 30 Voeding 230 V AC 3G x 1,5 mm² 3G x 2,5 mm² Voeding 120 V AC 3G x 1,5 mm² 3G x 2,5 mm² Knipperlicht 24 V AC/DC 2 x 1 mm² 2 x 1 mm²...
- Pagina 10 INSTALLATIE De illustraties dienen slechts als voorbeelden, aangezien de ruimte voor de bevestiging van de automatisering en de uitrustingen varieert afhankelijk van de plaats van installatie. De technicus die het systeem installeert zal de meest geschikte oplossing moeten kiezen. Zorg er bij handmatige verplaatsing voor dat er voor elke 20 kg een persoon is; bij niet-handmatig verplaatsen dienen er geschikte middelen te worden gebruikt voor een veilige verplaatsing.
- Pagina 11 Vul het gat met aarde rondom het blok cement. Verwijder de moeren van de schroeven. Steek de elektrische kabels in de buizen en laat ze circa 1500 mm uitsteken. De slagboom gereedmaken Als het inspectieluikje geopend is, werkt de automatisering niet. Verankering van de slagboom...
- Pagina 12 De openingsrichting van de boom veranderen De slagboom monteren Steek de versteviging in de buis. Maak de flens en de tussenliggende plaat vast aan de boom. Maak de flens en de tussenliggende plaat ALLEEN vast NADAT u de ledstrip heeft aangebracht (indien voorzien). Draai de schroeven vast met een torsiesleutel met een koppel van 20 Nm.
- Pagina 13 Bevestig de boom aan de bevestigingsplaat. Draai de schroeven vast met een torsiesleutel met een koppel van 20 Nm. Zaag de vulprofielen af op dezelfde lengte als de buis van de slagboom min 10 millimeter. Steek de vulprofielen in de daarvoor bestemde gleuven aan beide zijden van de boom. Steek het rubberen stootprofiel in de daarvoor bestemde gleuf.
- Pagina 14 Keuze van de opening om de balansveer te bevestigen Doorgangsbreedte (m) 2,25 < 2,75 2,75 < 3,25 3,25 < 3,50 3,50 < 3,75 3,75 < 4,00 4,00 < 5,00 Boom met ledstrip Boom met ledstrip en enkelvoudig rek Boom met ledstrip en manshoog rek Boom met ledstrip en mobiele steun Boom met ledstrip, enkelvoudig rek en mobiele steun Boom met ledstrip, manshoog rek en mobiele steun...
- Pagina 15 De balansveer monteren ① Zeskantschroef M12 x 120 Ontgrendel de motor. ② Bevestiging bovenaan veer Plaats de boom verticaal Vergrendel de motor ③ Bus Ø13.8 4 5 6 Monteer de borgpen en maak hem vast aan de hendelarm. ④ Borgring M8 Schroef de trekstang met oog aan het onderste deel van de veer vast ⑤...
- Pagina 16 Smeer de veer als deze volledig gestrekt is.
- Pagina 17 De boom in evenwicht brengen Ontgrendel de motor. Vergrendel de motor Draai met de hand aan de veer voor minder of meer trekkracht. De boom moet Controleer of de veer goed werkt. Met de boom omhoog (verticaal), is stabiliseren bij 45 graden. de veer niet gespannen.
- Pagina 18 De eindaanslagpunten met de mechanische eindaanslagen bepalen Controleer of de slagboom parallel aan de grond ligt als hij gesloten is en in een stand van circa 89° staat als hij open is. De horizontale stand van de boom corrigeren Ontgrendel de motor. Open het inspectieluik.
- Pagina 19 De verticale stand van de boom corrigeren Ontgrendel de motor. Open het inspectieluik. Draai de mechanische stop tot de gewenste stand van de boom is bereikt. Zet de mechanische stop vast met de contramoer. Vergrendel de motor ~1° ~89°...
- Pagina 20 ELEKTRISCHE AANSLUITINGEN Doorgang van de elektriciteitskabels De elektrische kabels mogen niet in contact komen met onderdelen die tijdens de werking heet kunnen worden (bijvoorbeeld: motor en transformator). Zorg ervoor dat de bewegende mechanische elementen zich op voldoende afstand van de kabels bevinden. Voeding Vergewis u ervan dat tijdens de installatie de stroom is uitgeschakeld.
- Pagina 21 De uitgangen leveren 24 V DC als de batterijen, indien aanwezig, ingrijpen. Apparaat Uitgang Voeding (V) Vermogen (W) BUS CXN 15 DC - Sluit alleen CAME-apparaten aan met systeem BUS CXN Weergave slagboomstatus Signalering Contact Max vermogen bij 24 V AC DC (W) Status slagboom: geopend FCA - CM1...
- Pagina 22 Bedieningsapparatuur Stopknop (N.C.-contact) Stopt de automatisering en deactiveert de eventuele automatische sluiting. Gebruik een bediening om de beweging te hervatten. Wanneer het contact wordt gebruikt, moet het tijdens de programmering geactiveerd worden. Zie de functie [F1 - Totale stop]. Bediening (N.O.-contact) Opdracht Openen Met functie [F6 - Actie behouden] geactiveerd, is het instellen van de bediening tijdens de OPENING verplicht.
- Pagina 23 Inrichtingen met systeem BUS CXN Het systeem CXN vab CAME us eeb communicatie-BUS met 2 niet-gepolariseerde draden waarmee alle compatibele inrichtingen van CAME aangesloten kunnen worden. De BUS-aansluiting is mogelijk met kettingstructuur, sterstructuur of gecombineerde structuur. Als het systeem bekabeld is, en nadat op elke inrichting het adres is ingesteld, kan de werking van elk toebehoren geconfigureerd worden op het bedieningspaneel. Hiermee kan de configuratie uitgevoerd worden zonder op een later moment ingrepen te moeten uitvoeren op het toebehoren en de bekabeling van het systeem.
- Pagina 24 Signaleringsapparatuur Extra lamp Voor een betere verlichting van de bewegingsruimte. Extra knipperlicht Knippert tijdens het openen en sluiten van de automatisering. Zie functie [F18 - Extra lamp]. Lampje automatiseringsstatus Geef de status van de automatisering aan. Zie functie [F10 - Lampje ingang open]. Ledstrip en/of RGB-kroon Knipperende rode leds geven aan dat de automatisering beweegt.
- Pagina 25 DIR fotocellen DIR fotocellen Standaardaansluiting Aansluiting met veiligheidstest Zie functie [F5] veiligheidstest. 10 11 E1 TS 1 3 3P 4 2 CX CY CZ 10 11 E1 TS 1 3 3P 4 2 CX CY CZ 2 TX C NC TX 2 2 TX C NC TX 2...
- Pagina 26 PROGRAMMERING Functie van de programmeringstoetsen Toets ESC Met de ESC-toets kunt u de hierna beschreven verrichtingen uitvoeren. Verlaat u de menu's Annuleert u wijzigingen Keert u terug naar het vorige scherm Toetsen < > Met de toetsen < > kunt u de hierna beschreven verrichtingen uitvoeren. Kunt u door de menu-items navigeren Stelt u een hogere of lagere waarde in Toets ENTER...
- Pagina 27 Veiligheidstest Activeert de besturing van de juiste werking van de aan de ingangen verbonden fotocellen, na elke instructie voor openen en sluiten. OFF (default) 1 = CX 2 = CY 3 = CX+CY 4 = CZ 5 = CX+CZ 6 = CY+CZ 7 = CX+CY+CZ Hold-to-run Met deze functie actief wordt de beweging van de automatisering (openen of sluiten) onderbroken als de bediening wordt losgelaten.
- Pagina 28 Als op de connector RSE_1 een RSE-kaart zit die geconfigureerd is voor de gecombineerde aansluiting, gebruik dan de connector RSE_2 voor de externe aansluiting (CRP). In dit geval is het niet mogelijk om CAME KEY aan te sluiten. 1 = Synchroon...
- Pagina 29 Openingsrichting Stelt de openingsrichting van de slagboom in. 0 = Naar links (default) 1 = Naar rechts CRP-adres Wijst een eenduidige identificatiecode (CRP-adres) aan de printplaat toe. De functie is noodzakelijk als er meerdere automatiseringen aangesloten zijn op dezelfde BUS via CRP. 1 tot 254 Configureren onderhoud Stelt het aantal bewegingen in dat de automatisering uitvoert voordat gemeld wordt dat er onderhoud uitgevoerd moet worden.
- Pagina 30 Noodwerking met batterij Werking in geval van nood bij stroomuitval. Vereist batterijvoeding. OFF (default) 1 = Onmiddellijke opening - In geval van een stroomonderbreking voert de automatisering binnen 1 minuut de opening uit en worden alle andere bedieningen geblokkeerd tot er weer stroom is. Nieuwe gebruiker Hiermee kunnen maximaal 250 gebruikers worden geregistreerd en aan elk een functie worden gekoppeld.
- Pagina 31 Boomlengte Stelt de boomlengte in. 3 = boom van 3 m 4 = boom van 4 m 5 = boom van 5 m 6 = boom van 6 m 8 = boom van 8 m Motortest Controleert of de boom in de juiste richting opent. Als de toetsen de instructies niet goed uitvoeren, moet de openingsrichting van de boom worden omgekeerd.
- Pagina 32 Status BUS-toestellen Geeft de status van alle apparaten aan die op de BUS aangesloten kunnen worden en die beheerd worden door de gebruikte firmware. Legenda Status van het apparaat <x> b = BUS fotocellen || = Conflicterend adres d = Bedieningsschakelaar BUS o = Werkend L = Knipperlicht BUS c = Werkend met alarmmelding...
- Pagina 33 I/O-module BUS - Lampjesuitgang Koppelt een functie aan uitgang 1 van de I/O-modules. [b11] komt overeen met de module I/O 1, zoals ingesteld op de dip-switch van het apparaat. [b12] komt overeen met de module I/O 2, zoals ingesteld op de dip-switch van het apparaat. De functie verschijnt alleen als er een BUS-I/O-module BUS aangesloten is.
- Pagina 34 BUS-knipperlicht <Kleur bij opening> Stelt de kleur in van het BUS-knipperlicht tijdens de opening van de automatisering. De functie verschijnt alleen als er een BUS-knipperlicht aangesloten is. 1 = Wit 2 = Geel 3 = Oranje 4 = Rood (Default) 5 = Paars 6 = Blauw 7 = Lichtblauw...
- Pagina 35 7 = Lichtblauw 8 = Groen Met het apparaat CAME KEY dient u altijd de fi rmware van de kaart bij te werken naar de meest recente versie. Gegevens exporteren / importeren Plaats de MEMORY ROLL op de daarvoor bedoelde connector van de printplaat.
- Pagina 36 SYNCHRONE WERKING Eén bediening voor twee verbonden automatiseringen. Elektrische aansluitingen Sluit de twee printplaten aan met een UTP CAT 5-kabel. Steek op beide printplaten een RSE-kaart, gebruikmakend van de connector RSE_1. Voer de elektrische aansluiting van de apparatuur en uitrustingen uit. Raadpleeg voor de elektrische aansluitingen van de apparatuur en uitrustingen het hoofdstuk ELEKTRISCHE AANSLUITINGEN.
- Pagina 37 AFWISSELENDE WERKING Opening van de eerste slagboom, doorgang van het voertuig, sluiting van de eerste slagboom, opening van de tweede slagboom, doorgang van het voertuig en sluiting van de tweede slagboom. Elektrische aansluitingen Sluit de twee printplaten aan met een UTP CAT 5-kabel. Steek op beide printplaten een RSE-kaart, gebruikmakend van de connector RSE_1.
- Pagina 38 Instructie ALLEEN OPENEN (2-3) op de slagboom B Instructie OPENEN-SLUITEN (2-7) op de slagboom A of B voor noodopening...
- Pagina 39 MCBF Modellen Boom standaard L=4,2 m 3.000.000 -20% Bewegende poot -20% Schanier -20% Modulaire boom L=5,2 m -20% Manshoog tourniquet -30% Het MCBF-gegeven is uitsluitend in verband gebracht met de slagboom en verwijst naar geen enkele toepasbare uitrusting. De slagboom GARD GT is ontworpen voor het verrichten tot 3 miljoen cycli. Dankzij een 24V DC motor biedt ze een hoge betrouwbaarheid en is ze onderhoudsarm.
- Pagina 40 Het draadcontact 2-4 (NO) is gesloten. Het draadcontact 2-7 (NO) is gesloten. KLEEF HIER HET ETIKET VAN HET PRODUCT DAT ZICH OP DE VERPAKKING BEVINDT CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940...
