CAME Gard PX Series Installatiehandleiding
Gerelateerde Handleidingen voor CAME Gard PX Series
Samenvatting van Inhoud voor CAME Gard PX Series

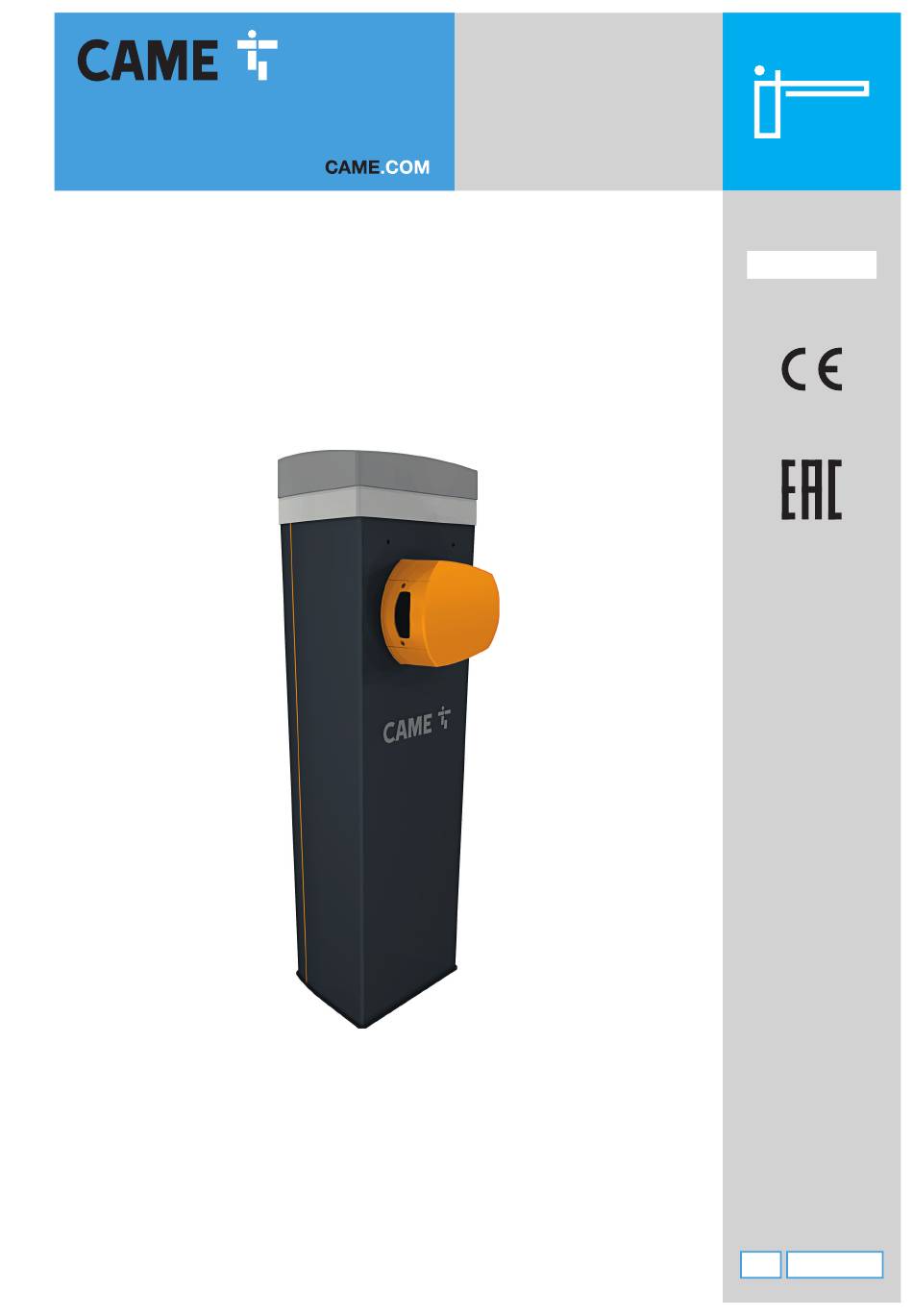

- Pagina 1 Automatische slagbomen FA01905-NL GARD PX GPX40MGP GPX40MGS GPX40MXP GPX40MCP Nederlands INSTALLATIEHANDLEIDING...
- Pagina 2 HANDMATIGE ONTGRENDELING VAN DE SLAGBOOM De ontgrendeling kan gevaarlijk zijn voor de gebruiker als door een ongeluk of montagefouten de slagboom niet intact is of niet goed bevestigd is. In deze gevallen garanderen de gespannen veren niet meer dat de slagboom in balans is, waardoor deze tijdens de ontgrendeling plotseling kan draaien. De automatisering werkt niet als de motor ontgrendeld is.
- Pagina 3 • Wanneer er zich een storing voordoet, onderbreek het gebruik van het product en neem contact op met de klantenservice via https://www.came.com/global/en/contact-us of het telefoonnummer dat vermeld is op de website. • De productiedatum is vermeld in de productiepartij die op het productetiket is gedrukt. Neem indien nodig contact met ons op via https://www.came.com/global/en/contact-us.
- Pagina 4 ONTMANTELING EN AFVALVERWERKING CAME S.p.A. is houder van het ISO-certificaat voor milieumanagement UNI EN ISO 14001 en past deze norm toe in zijn fabrieken om het milieu te beschermen. CAME beschouwt milieubehoud als een van de steunpilaren van zijn bedrijfs- en marktbeleid en verzoekt u dit tevens in acht te nemen door...
- Pagina 5 CAME. De levensduur wordt, ook in aanzienlijke mate, beïnvloed door andere variabele factoren, waaronder, maar niet beperkt tot, klimatologische en omgevingsomstandigheden. De gemiddelde levensduur van het product mag niet verward worden met de garantie van het product.
- Pagina 6 Beschrijving van de onderdelen Slagboom Afdekking valbescherming Borgpen van de veer Bevestigingsflens I/O-kaart RS485* Bevestigingsplaat van de boom SMA-module* Kast Voedingseenheid Inspectieluik Bevestigingsplaat Anker Zekering voor patroonverwarming of waaier Knop voor ontgrendeling/vergrendeling van de boom Patroonverwarming** Stuurkast Lijnzekering Mechanische stop voor de boomregelaar Status-hulpcontacten* * Alleen voor GPX40MCP, GPX40MGP en GPX40MXP.
- Pagina 7 Printplaat Programmeringstoetsen Klemmenbord voor de aansluiting van de micro-eindschakelaars (N.C.- contact)* Display Klemmenbord behorend bij de connector RSE_2 voor CRP-aansluiting, 485 Connector voor USB-stick IO-kaart of interface Modbus RTU Connector voor encoder Klemmenbord behorend bij de connector RSE_1 voor synchrone of Connector voor motor afwisselende aansluiting of CRP-aansluiting Op de kabel zit een ferrietkraal nr.
- Pagina 8 Afmetingen 374,5 max 3800 Kabelsoorten en minimale diktematen KABELLENGTE (m) < 10 10 tot 20 20 tot 30 Voeding 230 V AC 3G x 1,5 mm² 3G x 1,5 mm² 3G x 2,5 mm² Knipperlicht 24 V AC - DC 2 x 1 mm²...
- Pagina 9 INSTALLATIE De illustraties dienen slechts als voorbeelden, aangezien de ruimte voor de bevestiging van de automatisering en de uitrustingen varieert afhankelijk van de plaats van installatie. De technicus die het systeem installeert zal de meest geschikte oplossing moeten kiezen. Zorg er bij handmatige verplaatsing voor dat er voor elke 20 kg een persoon is; bij niet-handmatig verplaatsen dienen er geschikte middelen te worden gebruikt voor een veilige verplaatsing.
- Pagina 10 Vul het gat met aarde rondom het blok cement. Verwijder de moeren van de schroeven. Steek de elektrische kabels in de buizen en laat ze circa 1500 mm uitsteken. De slagboom gereedmaken De automatisering werkt niet als de kap open is. Verankering van de slagboom...
- Pagina 11 De openingsrichting van de boom veranderen De slagboom is uitgerust voor installatie aan de linkerkant. De rotatierichting mag alleen gewijzigd worden als de boom en veer niet geïnstalleerd zijn. Haal de borgpen uit de hendelarm. Ontgrendel de motor door de knop kloksgewijs te draaien. Draai de hendelarm 90°.
- Pagina 12 De slagboom monteren Monteer de boomhouder op de bevestigingsplaat. Laat de schroeven enigszins losgedraaid zitten om het plaatsen van de boom te vergemakkelijken. Steek de versteviging in de buis. Steek de boom in de bevestigingsflens. Draai met kracht de schroeven aan. Doorboor de bevestigingsflens.
- Pagina 13 Zaag de vulprofielen af op dezelfde lengte als de buis van de slagboom min 10 millimeter. Steek de vulprofielen in de daarvoor bestemde gleuven aan beide zijden van de boom. Laat het profiel 7 millimeter uitsteken en zaag het overtollige deel af. Steek het rubberen stootprofiel in de daarvoor bestemde gleuf, tegen de einddop.
- Pagina 14 De balansveer monteren Ontgrendel de motor. Schroef de trekstang met oog aan het onderste deel van de veer vast Plaats de boom verticaal Schroef de veer aan de borgpen vast. Vergrendel de motor Bevestig de trekstang met oog aan de verankeringsbeugel...
- Pagina 15 De boom in evenwicht brengen Ontgrendel de motor. Vergrendel de motor Draai met de hand aan de veer voor minder of meer trekkracht. De boom Controleer of de veer goed werkt. Met de boom omhoog (verticaal), is moet stabiliseren bij 45 graden. de veer niet gespannen.
- Pagina 16 De eindaanslagpunten met de mechanische eindaanslagen bepalen Controleer of de slagboom parallel aan de grond ligt als hij gesloten is en in een stand van circa 89° staat als hij open is. De horizontale stand van de boom corrigeren Ontgrendel de motor. Open het inspectieluik.
- Pagina 17 De verticale stand van de boom corrigeren Ontgrendel de motor. Open het inspectieluik. Doe de boom omhoog. Draai de mechanische stop tot de gewenste stand van de boom is bereikt. Zet de mechanische stop vast met de contramoer. Controleer of de microschakelaar die de stand van de boom detecteert, goed klikt.* Vergrendel de motor * Alleen voor GPX40MCP, GPX40MGP en GPX40MXP.
- Pagina 18 ELEKTRISCHE AANSLUITINGEN Doorgang van de elektriciteitskabels De elektrische kabels mogen niet in contact komen met onderdelen die tijdens de werking heet kunnen worden (bijvoorbeeld: motor en transformator). Zorg ervoor dat de bewegende mechanische elementen zich op voldoende afstand van de kabels bevinden. Voeding Vergewis u ervan dat tijdens de installatie de stroom is uitgeschakeld.
- Pagina 19 Maximale belastbaarheid van de contacten Apparaat Uitgang Voeding (V) Vermogen (W) Uitrustingen 10 - 11 24 DC Extra lamp 10 - E1 24 DC Knipperlicht 10 - E1 24 DC Lampje automatiseringsstatus 10 - 5 24 DC RGB LED-strook 13,5 De som van de stroomopnames van de verbonden uitrustingen mag niet hoger zijn dan 40 W.
- Pagina 20 Signaleringsapparatuur Extra lamp Voor een betere verlichting van de bewegingsruimte. Extra knipperlicht Knippert tijdens het openen en sluiten van de automatisering. Lampje automatiseringsstatus Geef de status van de automatisering aan. RGB-ledstrip en/of RGB-kroon Knipperende rode leds geven aan dat de automatisering beweegt. Vast brandende groene leds geven aan dat de automatisering geopend is.
- Pagina 21 Aansluiting van de detectielus aan de SMA-module* L3 L4 L5 L6 * Alleen voor GPX40MCP, GPX40MGP en GPX40MXP. Functie van de uitgangen van de RS485 I/O-kaart* Contactuitgang signalering obstakeldetectie Contactuitgang signalering slagboom open Contactuitgang signalering slagboom gesloten Contactuitgang signalering boom gevallen 24 0 Contactuitgang signalering inspectieluikje open N1 N2...
- Pagina 22 PROGRAMMERING Functie van de programmeringstoetsen Toets ESC Met de ESC-toets kunt u de hierna beschreven verrichtingen uitvoeren. Verlaat u de menu's Annuleert u wijzigingen Keert u terug naar het vorige scherm De automatisering stoppen Toetsen < > Met de toetsen < > kunt u de hierna beschreven verrichtingen uitvoeren. Kunt u door de menu-items navigeren Stelt u een hogere of lagere waarde in De automatisering sluiten of openen...
- Pagina 23 Openingssnelheid Stelt de openingssnelheid in (percentage van de maximale snelheid). De procentuele waarden worden automatisch aangepast aan de ingevoerde waarde bij de functie [Boomlengte]. Configuratie> Openingssnelheid 50% tot 100% (default 70% ) Instellingen van de baan Sluitsnelheid Stelt de sluitsnelheid in (percentage van de maximale snelheid). De procentuele waarden worden automatisch aangepast aan de ingevoerde waarde bij de functie [Boomlengte].
- Pagina 24 Obstakel bij stilstaande motor Met deze functie actief en de automatisering stopgezet, wordt de besturing (openen of sluiten) niet uitgevoerd als de beveiligingen een obstakel detecteren. Configuratie> Obst. bij stilstaande motor Gedeactiveerd (default) Bekabelde beveiligingen Geactiveerd Hold-to-run Met deze functie actief wordt de beweging van de automatisering (openen of sluiten) onderbroken als de bediening wordt losgelaten. De activering van de functie deactiveert alle andere bedieningen.
- Pagina 25 Noodwerking met batterij Werking in geval van nood bij stroomuitval. Vereist batterijvoeding. De functie wordt alleen geactiveerd als er batterijen aangebracht zijn (accessoire niet bijgeleverd). Configuratie> Noodbatterij Gedeactiveerd (default) Functies Geactiveerd - In geval van een stroomonderbreking voert de automatisering binnen 1 minuut de opening uit en worden alle andere bedieningen geblokkeerd tot er weer stroom is.
- Pagina 26 CRP-adres Wijst een eenduidige identificatiecode (CRP-adres) aan de printplaat toe. De functie is noodzakelijk als er meerdere automatiseringen aangesloten zijn op dezelfde BUS via CRP. Configuratie> CRP-adres 1 tot 254 Communicatie RSE Snelheid RSE Stelt de communicatiesnelheid van het systeem voor verbinding op afstand op de poort RSE1 en RSE2 in. Configuratie>...
- Pagina 27 Gebruiker verwijderen Verwijdert een opgeslagen gebruiker. Gebruikersbeheer Gebruiker verwijderen Gebruik de pijlen om het nummer te kiezen dat gekoppeld is aan de gebruiker die u wilt verwijderen. Het is ook mogelijk om de gebruiker te selecteren door een opdracht te verzenden van het gekoppelde toestel.
- Pagina 28 Moduswijziging Wijzigt de functie die aan een bepaalde gebruiker is toegewezen. Gebruikersbeheer Moduswijziging Gebruik de pijlen om het nummer te selecteren dat gekoppeld is aan de gebruiker die u wilt wijzigen. Het is ook mogelijk om de gebruiker te selecteren door een opdracht te verzenden van het gekoppelde toestel.
- Pagina 29 Lijst met storingen Toont de laatste 8 gedetecteerde storingen. De lijst kan gewist worden. Informatie Lijst met storingen U kunt met de pijlen door de lijst scrollen. Om de lijst met storingen te wissen, selecteer [Storingen wissen] Druk op ENTER om te bevestigen. Bevestigen? NEE Bevestigen? JA FW updaten met USB...
- Pagina 30 Timer verwijderen Verwijdert een opgeslagen timer. Beheer timer Timer verwijderen Kies met de pijlen de timer die u wilt verwijderen. 0 = [Opening] P = [Gedeeltelijke opening] Druk op ENTER om te bevestigen. Instructies Voor het uitvoeren van enkele instructies voor de slagboom zonder bedieningsapparaat. Instructies Selecteer met de pijlen de instructie die u wilt uitvoeren.
- Pagina 31 Gegevens exporteren / importeren Steek een USB-stick in de USB-poort. Druk op de knop Enter om naar de programmering te gaan. Gebruik de pijlen om de gewenste functie te kiezen. De functies worden alleen weergegeven als er een stick in de USB- poort zit.
- Pagina 32 SYNCHRONE WERKING Eén bediening voor twee verbonden automatiseringen. Elektrische aansluitingen Sluit de twee printplaten aan met een UTP CAT 5-kabel. Steek op beide printplaten een RSE-kaart, gebruikmakend van de connector RSE_1. Voer de elektrische aansluiting van de apparatuur en uitrustingen uit. Raadpleeg voor de elektrische aansluitingen van de apparatuur en uitrustingen het hoofdstuk ELEKTRISCHE AANSLUITINGEN.
- Pagina 33 AFWISSELENDE WERKING Opening van de eerste slagboom, doorgang van het voertuig, sluiting van de eerste slagboom, opening van de tweede slagboom, doorgang van het voertuig en sluiting van de tweede slagboom. Elektrische aansluitingen Sluit de twee printplaten aan met een UTP CAT 5-kabel. Steek op beide printplaten een RSE-kaart, gebruikmakend van de connector RSE_1.
- Pagina 34 Instructie ALLEEN OPENEN (2-3) op de slagboom B Instructie OPENEN-SLUITEN (2-7) op de slagboom A of B voor noodopening...
- Pagina 35 Fout seriële De configuratie van de RSE-poort is onjuist. communicatie Rf-bediening niet De gebruikte zender is niet van CAME. compatibel De ingestelde codering komt niet overeen met die van de zender. De zenders zijn TWIN en hebben verschillende keyblocks.
- Pagina 36 Inspectieluikje De SLAVE-automatisering is ontgrendeld. SLAVE open Boom ontgrendeld De boom is losgeraakt. Verkeerde bekabeling van het ARM-contact. Detectiesensor boom niet aanwezig. Motor ontgrendeld De boom is door de motor ontgrendeld en kan handmatig worden verwijderd. Contact van de veiligheidsmicroschakelaar motor open.
- Pagina 40 KLEEF HIER HET ETIKET VAN HET PRODUCT DAT ZICH OP DE VERPAKKING BEVINDT CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941 info@came.com - www.came.com...
