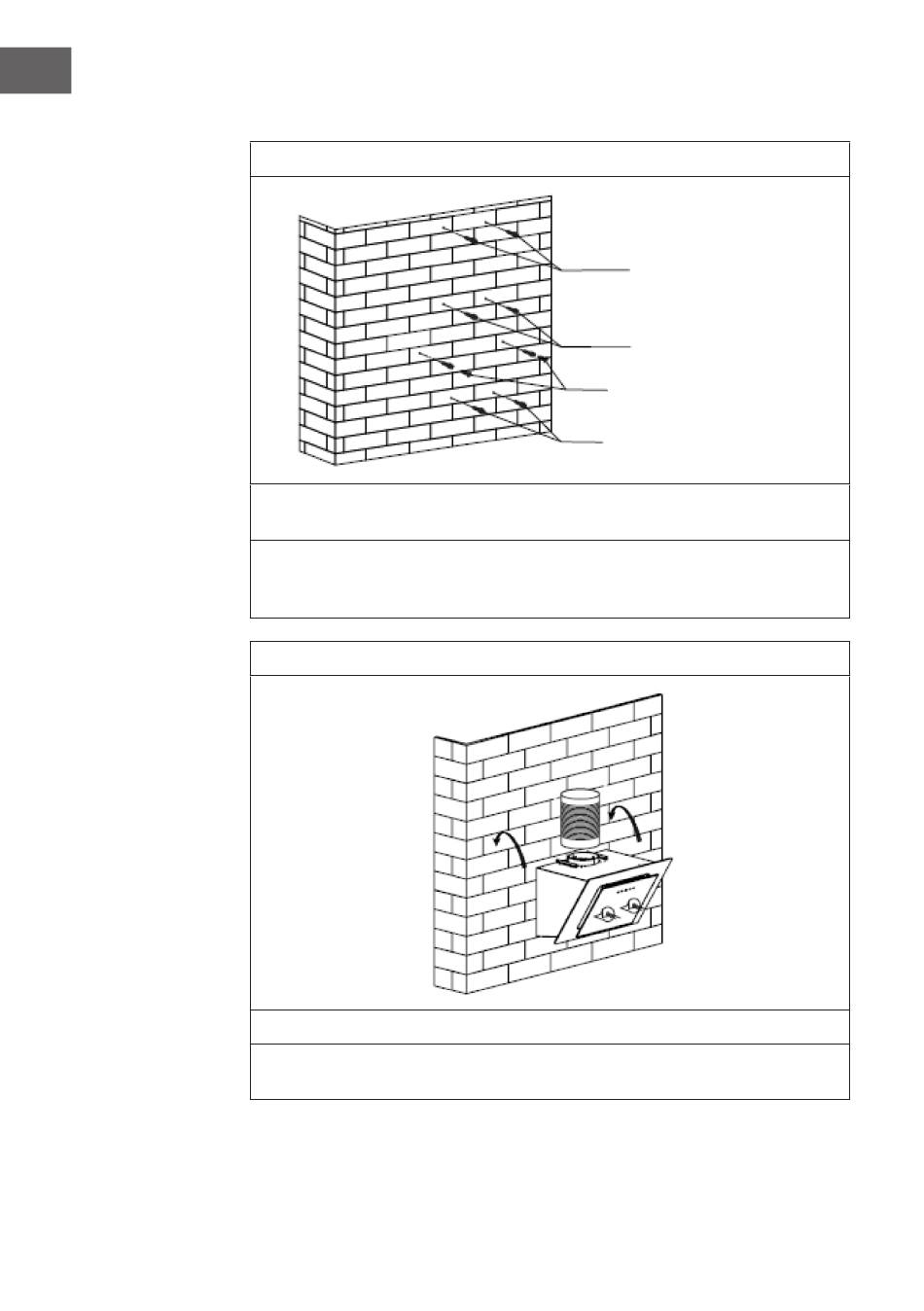

Wandmontage
Boor met een boormachine met 8 mm doorsnede 8 gaten in de muur op de plaats
van bevestiging.
Steek pluggen in de gaten die u voor de ombouw van de afzuigkap hebt geboord.
Bevestig 2 steunschroeven ST4*40 mm in het midden en laat ze 2 mm uit de muur
steken.
Plaats de afzuigkap op de schroeven.
Steek 2 schroeven ST4*30 mm van binnenuit in de veiligheidsgaten en draai de
schroeven helemaal vast om ervoor te zorgen dat de afzuigkap goed vastzit.
1
Gaten voor de
interne schoorsteen
Gaten voor de
externe schoorsteen
Gaten voor de behuizing van
de afzuigkap
Veiligheidsgaten
2
