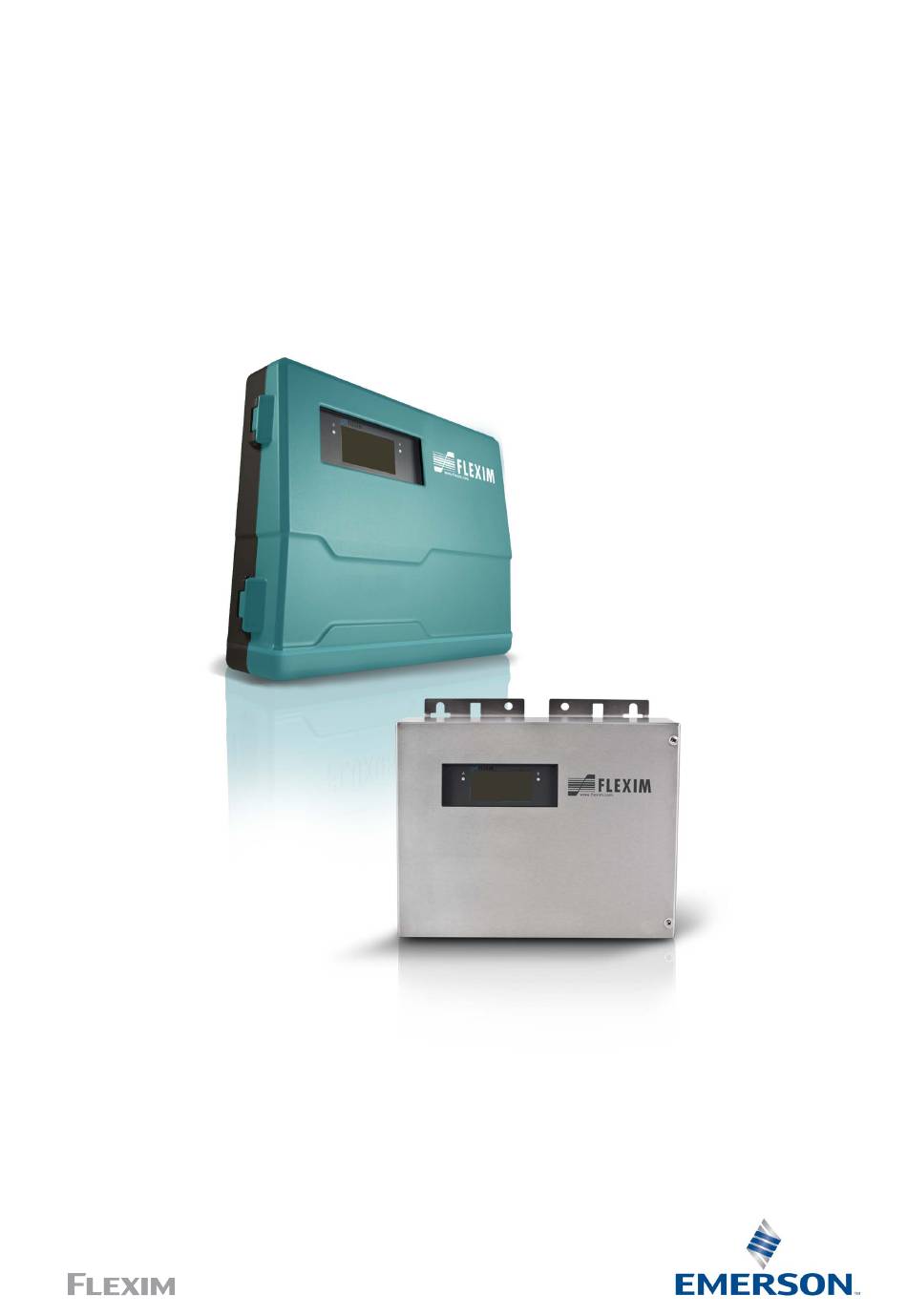

Pagina 1 Handleiding UMFLUXUS_F72xV2-2-0-0NL AN 26734 2024-03-01 Flexim FLUXUS F721, F722 Ultrasone flowmeter...
Pagina 3 FLUXUS F72* Inhoudsopgave Inhoudsopgave Inleiding .................7 Veiligheidsinstructies .
Pagina 4 Inhoudsopgave FLUXUS F72* Meting ................. 95 Parameterinvoer .
Pagina 5 FLUXUS F72* Inhoudsopgave Uitgebreide functies ..............167 18.1 Totalizers .
Pagina 6 Inhoudsopgave FLUXUS F72* 2024-03-01, UMFLUXUS_F72xV2-2NL...
Pagina 7 1 Inleiding FLUXUS F72* Inleiding Deze gebruiksaanwijzing is geschreven voor de gebruikers van de ultrasone debietmeter FLUXUS. Zij bevat belangrijke informatie over het meetapparaat, hoe er correct mee gewerkt moet worden en hoe beschadigingen voorkomen kunnen worden. Maak uzelf vertrouwd met de veiligheidsinstructies. U moet de gebruiksaanwijzing volledig gelezen en begrepen hebben, voordat u het meetapparaat gebruikt.
Pagina 8 2 Veiligheidsinstructies 2.1 Algemene veiligheidsinstructies FLUXUS F72* Veiligheidsinstructies Algemene veiligheidsinstructies Lees de handleiding volledig en zorgvuldig door voordat u met de werkzaamheden gaat beginnen. Als u de instructies - in het bijzonder de veiligheidsinstructies - niet opvolgt, dan is uw gezondheid in gevaar en kan er materiële schade ontstaan.
Pagina 9 2 Veiligheidsinstructies FLUXUS F72* 2.3 Ondoelmatig gebruik • De sensoren worden met de meegeleverde sensorbevestiging aan de buis bevestigd. • Er kan een klembehuizing worden gebruikt (optioneel), als voor het aansluiten van de sensoren op de transmitter een verlengkabel nodig is. Houdt u zich aan de veiligheidsintructies uit de handleiding. Kijk voor de technische gegevens klembehuizing in de technische specificatie.
Pagina 10 2 Veiligheidsinstructies 2.7 Veiligheidsinstructies voor het transport FLUXUS F72* • De frontplaat mag niet gedemonteerd worden. De transmitter bevat geen componenten die onderhoud vergen van de gebruiker. Neem voor reparaties en servicewerkzaamheden contact op met FLEXIM. • Houdt u zich aan de veiligheids- en ongevallenpreventievoorschriften voor elektrische installaties en bedrijfsmiddelen. Afb.
Pagina 11 3 Grondbeginselen FLUXUS F72* 3.1 Meetprincipe Grondbeginselen Bij de ultrasone debietmeting wordt de stromingssnelheid gemeten van een medium dat door een buis stroomt. Andere meetgrootheden worden afgeleid van de stromingssnelheid en - indien nodig - van bijkomende meetgrootheden. Meetprincipe De stromingssnelheid van het medium wordt in de TransitTime-mode gemeten volgens het procédé van ultrasoon looptijdverschil.
Pagina 12 3 Grondbeginselen 3.1 Meetprincipe FLUXUS F72* m · Massastroom · m · · ρ De massa van het medium dat in een bepaalde tijd door de buis stroomt. De massastroom is het product van de · volumestroom en het soortelijk gewicht ρ. Warmtestroom ...
Pagina 13 3 Grondbeginselen FLUXUS F72* 3.1 Meetprincipe Afb. 3.2: Meetpad van het signaal tegen de stroomrichting in verkorting van het meetpad α α α β β meetpad γ zonder stroming γ stroomrichting meetpad met stroming van het medium c – geluidssnelheid 1 –...
Pagina 14 3 Grondbeginselen 3.1 Meetprincipe FLUXUS F72* Afb. 3.4: Meting van de stromingssnelheid in de NoiseTrek-mode sensor 1 sensor 1 impuls op het impuls op het tijdstip t tijdstip t + Δt ultrasoon signaal S ultrasoon signaal S looptijd t looptijd t gasbel of vaste partikels gasbel of vaste partikels stroomrichting...
Pagina 15 3 Grondbeginselen FLUXUS F72* 3.2 Meetopstellingen 3.1.6 Gesynchroniseerd kanaalgemiddelde (FLUXUS *722) Het gesynchroniseerd kanaalgemiddelde maakt een vermindering van door turbulentie veroorzaakte meetwaardeschommelingen mogelijk zonder dat langetermijngemiddelden hoeven te worden berekend. Bij gebruik van de reflex mode, de X-mode of de versprongen X-mode en geactiveerd gesynchroniseerd kanaalgemiddelde, veroorzaakt de vrijwel gelijktijdige meting van alle meetbundels een kortstondige compensatie van de turbulente stromingsfluctuaties.
Pagina 16 3 Grondbeginselen 3.2 Meetopstellingen FLUXUS F72* Sensorafstand De sensorafstand wordt gemeten aan de binnenkant van de sensoren. reflex mode diagonale mode (positieve sensorafstand) diagonale mode (negatieve sensorafstand) a – sensorafstand Geluidsstraalniveau Niveau, waarin 1 of meerdere meetpaden of stralen liggen. Afb.
Pagina 17 3 Grondbeginselen FLUXUS F72* 3.3 Akoestische doorstraalbaarheid 3.2.2 Voorbeelden diagonale mode met 1 straal reflex mode met 1 straal 1 sensorpaar 1 sensorpaar 1 meetpad 2 meetpaden 1 straal 1 straal 1 niveau 1 niveau diagonale mode met 2 stralen reflex mode met 2 stralen op 2 niveau’s 2 sensorparen 2 sensorparen...
Pagina 18 3 Grondbeginselen 3.4 Ongestoord stromingsprofiel FLUXUS F72* Houdt u zich aan de volgende instructies bij het kiezen van het meetpunt: Horizontale buis Kies een meetpunt waar de sensoren aan de zijkant van de buis kunnen worden bevestigd zodat de geluidsgolven zich horizontaal in de buis verspreiden.
Pagina 19 3 Grondbeginselen FLUXUS F72* 3.4 Ongestoord stromingsprofiel Tab. 3.1: Aanbevolen afstanden t.o.v. storingsbronnen; D – nominale diameter op het meetpunt, l – aanbevolen afstand tussen de storingsbron en de sensorpositie storingsbron: 90°-bochtstuk inloop: l ≥ 10 d uitloop: l ≥ 3 d (l ≥...
Pagina 20 3 Grondbeginselen 3.4 Ongestoord stromingsprofiel FLUXUS F72* Tab. 3.1: Aanbevolen afstanden t.o.v. storingsbronnen; D – nominale diameter op het meetpunt, l – aanbevolen afstand tussen de storingsbron en de sensorpositie storingsbron: 45°-bochtstuk inloop: l ≥ 15 d uitloop: l ≥ 3 d (l ≥...
Pagina 21 4 Productbeschrijving FLUXUS F72* 4.1 Meetsysteem Productbeschrijving Meetsysteem Het meetsysteem bestaat uit de transmitter, de ultrasoonsensoren en de buis waarop wordt gemeten. Afb. 4.1: Voorbeeld voor een meetopstelling 1 – sensor 2 – buis 3 – transmitter De sensoren worden op de buitenkant van de buis bevestigd. Zij verzenden en ontvangen ultrasone signalen door het medium.
Pagina 22 4 Productbeschrijving 4.2 Bedieningsconcept FLUXUS F72* Tab. 4.1: Beschrijving van de menu's menu beschrijving Parameters invoeren van sensor-, buis- en mediumparameters Installatie invoeren van meetpunt specifieke parameters meting starten Meting starten meetwaarde tonen Meting tonen Meting stoppen meting stoppen Ingangen ingangen configureren en toewijzen Uitgangen uitgangen configureren...
Pagina 23 4 Productbeschrijving FLUXUS F72* 4.3 Weergave Weergave Opbouw Afb. 4.3: Menu Parameters (voorbeeld) 1 – menu 2 – menupunt dat momenteel wordt bewerkt 3 – gedeelte voor keuzelijsten, keuzevelden of invoervelden Tab. 4.2: Navigatie horizontale keuzelijst verticale keuzelijst keuzevelden invoervelden •...
Pagina 24 4 Productbeschrijving 4.4 Toetsenbord FLUXUS F72* Toetsenbord Het toetsenbord heeft 15 toetsen, 3 daarvan zijn functietoetsen: ENTER, en C. Sommige toetsen hebben meerdere functies. Zij kunnen worden gebruikt voor het invoeren van waarden, het scrollen in keuzelijsten en voor het uitvoeren van speciale functies (b.v. het resetten van de totalizers). Tab.
Pagina 25 5 Transport en opslag FLUXUS F72* 5.1 Transport Transport en opslag Voorzichtig! Bij het verpakken kan de transmitter omlaagvallen. De kans bestaat dat lichaamsdelen bekneld raken of dat het meetinstrument wordt beschadigd. → Beveilig de transmitter tegen omlaagvallen tijdens het verpakken. →...
Pagina 26 6 Montage FLUXUS F72* Montage Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving". Waarschuwing! Monteren, aansluiten en in bedrijf stellen door onbevoegde en ongeschoolde medewerkers Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties.
Pagina 27 6 Montage FLUXUS F72* 6.1 Transmitter Transmitter 6.1.1 De behuizing openen en sluiten 6.1.1.1 Openen Voorzichtig! Het kan gevaarlijk zijn het apparaat te openen bij ongeoorloofde omgevingsomstandigheden Open de transmitter alleen in veilige omgevingsomstandigheden (b.v. luchtvochtigheid < 90 %, geen geleidende verontreinigingen, geen explosieve atmosfeer).
Pagina 28 6 Montage 6.1 Transmitter FLUXUS F72* Transmitter met aluminium behuizing • Sluit het deksel van de behuizing. Druk het deksel hierbij aan de zijde van de schroeven lichtjes omhoog. • Draai alle schroeven op de behuizing van de transmitter handvast aan. Afb.
Pagina 29 6 Montage FLUXUS F72* 6.1 Transmitter Transmitter met aluminium behuizing • Schroef de wandhouder (2) met 3 verzinkschroeven (3) vast aan de wand. • Hang de transmitter (1) vast in de onderste haken (7) van de wandhouder. • Bevestig de transmitter aan de wandhouder door eerst de vergrendelingspen (4) in de daarvoor bedoelde boring te laten glijden en dan de schroef (5) vast te draaien.
Pagina 30 6 Montage 6.1 Transmitter FLUXUS F72* 6.1.2.2 Buismontage Opmerking! De buis moet zo stevig zijn dat zij bestand is tegen de belasting die ontstaat door de transmitter en door de krachten van de klembeugels. Transmitter met RVS-behuizing Montage aan de 2"-buis •...
Pagina 31 6 Montage FLUXUS F72* 6.1 Transmitter Transmitter met aluminium behuizing Opmerking! Voor de buismontage heeft u een set bestaande uit 2 buisklemmen, 2 verzinkschroeven en 2 oplegringen nodig. De afstand tussen de buisklemmen moet overeenstemmen met de afstand tussen de boringen in de wandhouder. •...
Pagina 32 6 Montage 6.2 Sensoren FLUXUS F72* Sensoren Montage Voorzichtig! Waarschuwing voor ernstig letsel door hete of zeer koude onderdelen Het aanraken van hete of zeer koude onderdelen kan leiden tot ernstig letsel (verbrandingen/bevriezingen). → Alle montage-, installatie- en aansluitingswerkzaamheden moeten voltooid zijn. →...
Pagina 33 6 Montage FLUXUS F72* 6.2 Sensoren 6.2.1.2 Buis voorbereiden Voorzichtig! Contact met schuurstof U kunt lichamelijk letsel oplopen (b.v. ademhalingsproblemen, huidreacties, oogirritaties). → Draag de voorgeschreven persoonlijke veiligheidsuitrusting. → Houdt u zich aan de geldende voorschriften. Important! De buis moet zo stevig zijn dat zij bestand is tegen de belasting die ontstaat als gevolg van de sensoren en bevestiging.
Pagina 34 6 Montage 6.2 Sensoren FLUXUS F72* Diagonale mode met 2 stralen Reflex mode met 2 stralen op 2 niveau’s X-rangschikking • dezelfde kenmerken als bij reflex mode met 1 straal • extra eigenschap: invloeden op het stromingspatroon worden gecompenseerd, omdat er op 2 niveau’s wordt gemeten versprongen X-rangschikking •...
Pagina 35 6 Montage FLUXUS F72* 6.2 Sensoren Meting in beide richtingen Meting in reflex mode met 2 stralen op 2 niveau’s stroomrichting stroomrichting • Het geluidsstraalniveau wordt afgesteld • De 2 geluidsstraalniveaus worden gekozen in een op het dichtstbij gelegen bochtstuk (al hoek van 45°...
Pagina 36 6 Montage 6.2 Sensoren FLUXUS F72* 6.2.2.2 Rangschikking van de sensoren Voor de rangschikking van de sensoren en montagerails bestaan verscheidene varianten: Afb. 6.9: Rangschikking van de sensoren en montagerails reflex mode, 1 rail reflex mode, 2 rails diagonale mode, 2 rails parallel diagonale mode, 2 rails verplaatst 6.2.2.3 De sensoren van het type ****LI** bevestigen...
Pagina 37 6 Montage FLUXUS F72* 6.2 Sensoren 6.2.2.4 Bevestigen met Variofix L, PermaRail Inhoud van de levering (voorbeeld) Variofix L sensorpaar snelspanslot met spanband spanklemslot met spanband ratelslot en spanbandrol UMFLUXUS_F72xV2-2NL, 2024-03-01...
Pagina 38 6 Montage 6.2 Sensoren FLUXUS F72* Montage Bij een meting in diagonale mode worden de sensorbevestigingen aan weerszijden van de buis gemonteerd. Bij een meting in reflex mode worden de sensorbevestigingen aan dezelfde zijde van de buis gemonteerd. Bij de diagonale mode met 2 stralen in versprongen X-opstelling moeten 4 sensorbevestigingen worden gemonteerd. Bij een meting in reflex mode en kleine sensorafstanden volstaat 1 sensorbevestiging.
Pagina 39 6 Montage FLUXUS F72* 6.2 Sensoren Stap 1: Demontage van Variofix L • Neem de sensorbevestiging Variofix L uit elkaar. Afb. 6.13: Demontage van Variofix L 1 – afdekking 2 – schroef 3 – moer 4 – rail 5 – spanbandclip Stap 2: Bevestiging van de spansloten op de spanbanden •...
Pagina 40 6 Montage 6.2 Sensoren FLUXUS F72* Ratelslot • Kort het spanband af (buisomtrek + tenminste 120 mm). Voorzichtig! De snijkant van de spanband is scherp. Gevaar voor letsel! → Ontbraam scherpe randen. → Draag de voorgeschreven persoonlijke veiligheidsuitrusting. → Houdt u zich aan de geldende voorschriften. •...
Pagina 41 6 Montage FLUXUS F72* 6.2 Sensoren Snelspanslot • Schuif de spanband door de spanbandclip en de metalen veer, zie Afb. 6.18 en Afb. 6.19. • Plaats het spanslot, de spanbandclip en de metalen veer op de buis, zie Afb. 6.17: –...
Pagina 42 6 Montage 6.2 Sensoren FLUXUS F72* Opmerking! Om de schroef en de spanband los te draaien, moet u de hendel omlaag drukken, zie Afb. 6.22. Afb. 6.21: Spanband met metalen veer en spanbandklem 1 – metalen veer 2 – spanbandclip Afb.
Pagina 43 6 Montage FLUXUS F72* 6.2 Sensoren Afb. 6.24: Rail eenzijdig aan de buis bevestigd 1 – spanbandclip 2 – spanbandclip 3 – moer • Selecteer de montagehandleiding van het meegeleverde spanslot: Spanklemslot • Schuif de spanband door spanbandclip (2). • Leg de spanband rond de buis en schuif de spanband door het spanslot, zie Afb. 6.25 en Afb. 6.26. •...
Pagina 44 6 Montage 6.2 Sensoren FLUXUS F72* Snelspanslot • Schuif de spanband door spanbandclip (2) en de metalen veer. • Leg de spanband rond de buis en schuif de spanband door het spanslot, zie Afb. 6.25 en Afb. 6.27. • Plaats de metalen veer tegenover spanbandclip (2). •...
Pagina 45 6 Montage FLUXUS F72* 6.2 Sensoren Afb. 6.28: Spanband met metalen veer en spanbandklem 1 – metalen veer 2 – spanbandclip Afb. 6.29: Ratelslot met spanband 1 – draairichting 2 – snijkant 3 – hendel 4 – spanslotschroef met spleet •...
Pagina 46 6 Montage 6.2 Sensoren FLUXUS F72* Stap 5: Montage van de sensoren in Variofix L • Druk de sensoren vast in de sensorhouders in de afdekkingen zodat de sensoren vastklikken en stevig vastzitten. De sensorkabels wijzen in tegengestelde richting, zie Afb. 6.31. Opmerking! De pijlen op de sensoren en de afdekkingen moeten in dezelfde richting wijzen.
Pagina 47 6 Montage FLUXUS F72* 6.2 Sensoren Afb. 6.33: De sensoren vastzetten 1 – trekontlastingsklem voorsensorkabel met RVS-ommanteling 2 – trekontlastingsklem voor sensorkabel met kunststof ommanteling Opmerking! Zorg ervoor dat de koppelfolie op de contactvlakken van de sensor blijft zitten. Zie voor informatie over de koppelfolie het veiligheidsinformatieblad.
Pagina 48 6 Montage 6.2 Sensoren FLUXUS F72* 6.2.2.5 Bevestigen met Variofix C Inhoud van de levering (voorbeeld) Variofix C sensorpaar snelspanslot met spanband spanklemslot met spanband spanbandrol ratelslot 2024-03-01, UMFLUXUS_F72xV2-2NL...
Pagina 49 6 Montage FLUXUS F72* 6.2 Sensoren Montage Voor metingen in de reflex mode wordt 1 sensorbevestiging op de zijde van de buis gemonteerd Bij een meting in diagonale mode worden 2 sensorbevestigingen aan weerszijden van de buis gemonteerd. In het navolgende zal de montage van 1 sensorbevestiging worden beschreven (sensoren in reflex mode). Afb.
Pagina 50 6 Montage 6.2 Sensoren FLUXUS F72* Afb. 6.38: Demontage van Variofix C 1 – afdekking 2 – aandrukschroef 3 – veerbeugel 4 – inkeping 5 – afstandshouder 6 – rail 7 – spanbandclip Stap 2: Bevestiging van de spansloten op de spanbanden •...
Pagina 51 6 Montage FLUXUS F72* 6.2 Sensoren Ratelslot • Kort het spanband af (buisomtrek + tenminste 120 mm). Voorzichtig! De snijkant van de spanband is scherp. Gevaar voor letsel! → Ontbraam scherpe randen. → Draag de voorgeschreven persoonlijke veiligheidsuitrusting. → Houdt u zich aan de geldende voorschriften. •...
Pagina 52 6 Montage 6.2 Sensoren FLUXUS F72* Snelspanslot • Schuif de spanband door de spanbandclip en de metalen veer, zie Afb. 6.43 en Afb. 6.44. • Plaats het spanslot, de spanbandclip en de metalen veer op de buis, zie Afb. 6.42: –...
Pagina 53 6 Montage FLUXUS F72* 6.2 Sensoren Opmerking! Om de schroef en de spanband los te draaien, moet u de hendel omlaag drukken, zie Afb. 6.47. Afb. 6.46: Spanband met metalen veer en spanbandklem 1 – metalen veer 2 – spanbandclip Afb.
Pagina 54 6 Montage 6.2 Sensoren FLUXUS F72* Afb. 6.49: Rail eenzijdig aan de buis bevestigd 1 – spanbandclip 2 – spanbandclip 3 – moer • Selecteer de montagehandleiding van het meegeleverde spanslot: Spanklemslot • Schuif de spanband door spanbandclip (2). • Leg de spanband rond de buis en schuif de spanband door het spanslot, zie Afb. 6.50 en Afb. 6.51. •...
Pagina 55 6 Montage FLUXUS F72* 6.2 Sensoren Ratelslot • Schuif de spanband door spanbandclip (2) en de metalen veer (zie Afb. 6.50 en Afb. 6.53). De metalen veer hoeft niet te worden gemonteerd op: – stalen buizen – buizen met een buitendiameter < 80 mm –...
Pagina 56 6 Montage 6.2 Sensoren FLUXUS F72* Stap 5: Montage van de sensoren in Variofix C • Doe koppelfolie (of een beetje koppelpasta voor kortstondige montage) op de contactvlakken van de sensoren. De koppelfolie kan met een beetje koppelpasta worden vastgemaakt op het contactvlak van de sensoren. Opmerking! Als het signaal voor de meting ontoereikend is, moet u koppelpasta gebruiken in plaats van koppelfolie.
Pagina 57 6 Montage FLUXUS F72* 6.2 Sensoren Afb. 6.57: Sensoren in de rail 1 – potentiaalvereffeningsklem 2 – veerbeugel 3 – aandrukschroef 4 – kabelbevestiging Afb. 6.58: Variofix C met sensoren op de buis 1 – afdekking 2 – schroef U verwijdert de afdekking als volgt van de gemonteerde sensorbevestiging Variofix C: •...
Pagina 58 6 Montage 6.2 Sensoren FLUXUS F72* 6.2.2.6 Bevestigen met montageschoen en spanklemslot • Schuif het spanband door de gleuf aan de bovenkant van de montageschoen. • Plaats de montageschoen en het spanslot op de buis. Monteer de montageschoen bij horizontale buizen indien mogelijk zijdelings op de buis.
Pagina 59 6 Montage FLUXUS F72* 6.3 Temperatuursensor Temperatuursensor Montage 6.3.1 Buis voorbereiden Voorzichtig! Contact met schuurstof U kunt lichamelijk letsel oplopen (b.v. ademhalingsproblemen, huidreacties, oogirritaties). → Draag de voorgeschreven persoonlijke veiligheidsuitrusting. → Houdt u zich aan de geldende voorschriften. Important! De buis moet zo stevig zijn dat zij bestand is tegen de belasting die ontstaat door het bevestigen van de temperatuursensor. Roest, verf of aanslag op de buis isoleren de temperatuur op het meetpunt thermisch.
Pagina 60 6 Montage 6.3 Temperatuursensor FLUXUS F72* Afb. 6.61: Spanslot Afb. 6.62: Temperatuursensor op de buis 6.3.2.2 Monteren met FLEXIM-spanslot Voorzichtig! De snijkant van de spanband is scherp. Gevaar voor letsel! → Ontbraam scherpe randen. → Draag de voorgeschreven persoonlijke veiligheidsuitrusting. →...
Pagina 61 6 Montage FLUXUS F72* 6.3 Temperatuursensor 6.3.2.3 Met snelspanslot monteren Voorzichtig! De snijkant van de spanband is scherp. Gevaar voor letsel! → Ontbraam scherpe randen. → Draag de voorgeschreven persoonlijke veiligheidsuitrusting. → Houdt u zich aan de geldende voorschriften. • Kort het spanband af (buisomtrek + tenminste 120 mm). •...
Pagina 62 6 Montage 6.3 Temperatuursensor FLUXUS F72* 6.3.3 De temperatuursensor monteren (reactietijd 8 s) • Maak de beschermplaat en de isolatieschuimstof aan de temperatuursensor vast, zie Afb. 6.65. • Pak het verende uiteinde van de ketting vast en schuif de eerste kogel in één van de twee spleten aan de bovenkant van de temperatuursensor (zie Afb.
Pagina 63 7 Aansluiting FLUXUS F72* Aansluiting Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving". Waarschuwing! Monteren, aansluiten en in bedrijf stellen door onbevoegde en ongeschoolde medewerkers Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties.
Pagina 64 7 Aansluiting 7.1 Sensoren FLUXUS F72* Sensoren Wij raden u aan de kabels vóór het aansluiten van de sensoren van het meetpunt naar de transmitter te leggen om het aansluitpunt niet te belasten. Opmerking! Als er sensoren vervangen of toegevoegd worden, dan moet ook de SENSPROM vervangen of toegevoegd worden. Afb.
Pagina 65 7 Aansluiting FLUXUS F72* 7.1 Sensoren Afb. 7.2: Aansluiting van de sensorkabel met SMB-connectoren op de transmitter NEXT DISP SNAP DISP 3x Q FAST MODE X_AV X_AR X_BV X_BR 1 – SMB-stekker 2 – kabelschroefverbinding 7.1.1.2 Sensorkabel met kunststof kabelmantel en gestripte kabeluiteinden •...
Pagina 66 7 Aansluiting 7.1 Sensoren FLUXUS F72* Afb. 7.3: Aansluiting van de sensorkabel met kunststof kabelmantel en geïsoleerd kabeluiteinden op de transmitter NEXT DISP SNAP DISP 3x Q FAST MODE kabelschroefverbinding X_AV X_AR X_BV X_BR 1 – wartel 2 – inzetstuk 3 –...
Pagina 67 7 Aansluiting FLUXUS F72* 7.1 Sensoren Afb. 7.4: Aansluiting van de sensorkabel met ommanteling uit edelstaal en gestripte kabeluiteinden op de transmitter NEXT DISP SNAP DISP 3x Q FAST MODE X_AV X_AR X_BV X_BR 1 – kabelschroefverbinding 7.1.2 De verlengkabel op de transmitter aansluiten De verlengkabel wordt aangesloten op de transmitter via de aansluiting van de sensor.
Pagina 68 7 Aansluiting 7.1 Sensoren FLUXUS F72* Afb. 7.5: Aansluiting van de verlengkabel op de transmitter NEXT DISP SNAP DISP 3x Q FAST MODE kabelschroefverbinding X_AV X_AR X_BV X_BR 1 – wartel 2 – inzetstuk 3 – lichaam 4 – teruggeslagen buitenste afscherming 5 –...
Pagina 69 7 Aansluiting FLUXUS F72* 7.1 Sensoren Afb. 7.6: Aansluiting van de sensorkabel met SMB-connectoren 1 – SMB-connector 2 – kabelschroefverbinding 7.1.3.2 Sensorkabel met kunststof kabelmantel en gestripte kabeluiteinden • Verwijder de blinde stop voor het aansluiten van de sensorkabel. • Maak de kabelwartel van de sensorkabel open. Het inzetstuk blijft in de wartel zitten. •...
Pagina 70 7 Aansluiting 7.1 Sensoren FLUXUS F72* Afb. 7.7: Aansluiting van de sensorkabel met kunststof kabelmantel en gestripte kabeluiteinden kabelwartel 1 – wartel 2 – inzetstuk 3 – lichaam 4 – teruggeslagen buitenste afscherming 7.1.3.3 Sensorkabel met RVS-ommanteling en gestripte kabeluiteinden •...
Pagina 71 7 Aansluiting FLUXUS F72* 7.1 Sensoren Afb. 7.8: Aansluiting van de sensorkabel met ommanteling uit edelstaal en gestripte kabeluiteinden 1 – kabelwartel 7.1.4 De verlengkabel op de klembehuizing aansluiten 7.1.4.1 Aansluiting zonder potentiaalscheiding (standaard) Als u de verlengkabel zonder potentiaalscheiding op de klembehuizing aansluit, heeft u de garantie dat de sensor, de klembehuizing en de transmitter op hetzelfde potentiaal liggen.
Pagina 72 7 Aansluiting 7.1 Sensoren FLUXUS F72* Tab. 7.8: Klemmenfuncties klem aansluiting (verlengkabel) witte of gemarkeerde kabel (kern) witte of gemarkeerde kabel (binnenafscherming) bruine kabel (binnenafscherming) bruine kabel (kern) kabelwartel buitenafscherming Afb. 7.9: Aansluiting van de verlengkabel op de klembehuizing (zonder potentiaalscheiding) kabelwartel 1 –...
Pagina 73 7 Aansluiting FLUXUS F72* 7.1 Sensoren 7.1.4.2 Aansluiting met potentiaalscheiding Als aarding op hetzelfde potentiaal niet mogelijk is, b.v. voor meetopstellingen met zeer lange verlengkabels, dan moet de verlengkabel en de klembehuizing elektrisch van elkaar geïsoleerd worden. De klembehuizing en de sensoren moeten op hetzelfde potentiaal liggen.
Pagina 74 7 Aansluiting 7.1 Sensoren FLUXUS F72* Afb. 7.10: Aansluiting van de verlengkabel op de klembehuizing (met potentiaalscheiding) kabelwartel 1 – verlengkabel 2 – buitenafscherming 3 – afschermingsklem 4 – wartel 5 – inzetstuk 6 – lichaam 7 – aansluiting van de verlengkabel 8 –...
Pagina 75 7 Aansluiting FLUXUS F72* 7.1 Sensoren 7.1.5 SENSPROM De SENSPROM bevat belangrijke sensorgegevens voor het gebruik van de transmitter met de sensoren. Als er sensoren vervangen of toegevoegd worden, dan moet ook de SENSPROM vervangen of toegevoegd worden. Opmerking! Het serienummer van de SENSPROM moet overeenstemmen met dat van de sensor. Een verkeerde of een verkeerd aangesloten SENSPROM leidt tot verkeerde meetwaarden of tot het uitvallen van de meting.
Pagina 76 7 Aansluiting 7.2 Spanningsvoorziening FLUXUS F72* Spanningsvoorziening Aansluiting De spanningsvoorziening wordt aangesloten door de exploitant. De exploitant moet een beveiliging tegen overstroom van max. 16 A (een zekering of een vergelijkbare voorziening) aanbrengen die bij een ongeoorloofd hoog stroomverbruik alle stroomvoerende leiders onderbreekt.
Pagina 77 7 Aansluiting FLUXUS F72* 7.2 Spanningsvoorziening Tab. 7.10: Klemmenfuncties klem aansluiting AC aansluiting DC L(+) fasedraad N(-) nuldraad aarddraad aarddraad zekering 1 A, traag 1.6 A, traag 7.2.1 Kabelaansluiting Transmitter met RVS-behuizing • Verwijder de blinde stop voor het aansluiten van de kabel op de transmitter. •...
Pagina 78 7 Aansluiting 7.3 Uitgangen FLUXUS F72* Transmitter met aluminium behuizing • Verwijder de blinde stop voor het aansluiten van de kabel op de transmitter. • Confectioneer de kabel met een kabelschroefverbinding. De daarbij gebruikte kabel moet een aderdoorsnede van 0.25…2.5 mm hebben.
Pagina 79 7 Aansluiting FLUXUS F72* 7.3 Uitgangen Tab. 7.11: Circuit van de uitgangen uitgang transmitter externe circuit opmerking interne schakeling aansluiting actieve stroomuitgang/HART stroomuitgang = 24 V < 500 Ω HART = 24 V < 500 Ω passieve stroomuitgang/HART stroomuitgang = 8...30 V >...
Pagina 80 7 Aansluiting 7.3 Uitgangen FLUXUS F72* Tab. 7.11: Circuit van de uitgangen uitgang transmitter externe circuit opmerking interne schakeling aansluiting digitale uitgang extern circuit 1 = 5...30 V < 100 mA [kΩ] = U [mA] extern circuit 2 RS485 120 Ω afsluitweerstand afscherming Het aantal, het type en de aansluitingen van de uitgangen zijn afhankelijk van de order.
Pagina 81 7 Aansluiting FLUXUS F72* 7.4 Ingangen Ingangen Important! De max. geoorloofde spanning tussen de ingangen en PE bedraagt 60 V DC (permanent). Afb. 7.17: Aansluiting van de ingang op de transmitter NEXT DISP SNAP DISP 3x Q FAST MODE X_AV X_AR X_BV X_BR...
Pagina 82 7 Aansluiting 7.4 Ingangen FLUXUS F72* Aansluiting van een passieve stroomafnemer Important! De klemmen Txa en TxB mogen niet worden aangesloten. Important! Zorg voor de juiste poling omdat anders de stroomafnemer kan worden beschadigd. Een continue kortsluiting kan de stroomingang onherstelbaar beschadigen. Voor het aansluiten van de ingangskabel op de transmitter zie paragraaf 7.2.1, Afb.
Pagina 83 7 Aansluiting FLUXUS F72* 7.5 Temperatuurvoeler Temperatuurvoeler Aansluiting Op de ingangen van de transmitter kunnen de temperatuursensoren Pt100/Pt1000 (4-draads techniek) worden aangesloten (optie). Afb. 7.18: De temperatuursensoren op de transmitter aansluiten NEXT DISP SNAP DISP 3x Q FAST MODE X_AV X_AR X_BV X_BR...
Pagina 84 7 Aansluiting 7.5 Temperatuurvoeler FLUXUS F72* 7.5.1 De temperatuursensor rechtstreeks aansluiten • Verwijder de blinde stop voor het aansluiten van de temperatuursensor. • Maak de kabelschroefverbinding van de temperatuursensor open. Het inzetstuk blijft in de wartel zitten. • Schuif de kabel van de temperatuursensor door de wartel, het inzetstuk, het lichaam en de reductie. •...
Pagina 85 7 Aansluiting FLUXUS F72* 7.5 Temperatuurvoeler 7.5.2 Aansluiting met verlengkabel • Verwijder de blinde stop voor het aansluiten van de temperatuursensor. • Maak de kabelwartel van de verlengkabel open. Het inzetstuk blijft in de wartel zitten. • Schuif de verlengkabel door de wartel, het inzetstuk, het lichaam en de reductie. •...
Pagina 86 7 Aansluiting 7.5 Temperatuurvoeler FLUXUS F72* Afb. 7.21: De verlengkabel confectioneren 110 mm 7 mm 1 – wartel 2 – inzetstuk 3 – lichaam 4 – reductie 5 – teruggeslagen buitenste afscherming 6 – dichtringzijde Afb. 7.22: Klembehuizing 1 – aansluiting van de verlengkabel 2 –...
Pagina 87 7 Aansluiting FLUXUS F72* 7.6 Service-interface Service-interface Aansluiting 7.6.1 USB-interface Via de USB-interface kan de transmitter rechtstreeks worden verbonden met een pc. • Sluit de USB-kabel aan op de USB-interface van de transmitter en op de pc. Afb. 7.23: Aansluiting van de USB kabel 1 –...
Pagina 88 7 Aansluiting 7.6 Service-interface FLUXUS F72* Afb. 7.25: Kabelschroefverbinding 1 – wartel 2 – inzetstuk 3 – lichaam 4 – afdichtring (alleen voor kabelschroefverbinding M20, niet voor kabelschroefverbinding 1/2 NPS) 5 – behuizingwand 6 – ferrietmoer • Schuif de kabel door de wartel, het inzetstuk, het lichaam en de afdichtring (afdichtring: alleen voor kabelschroef- verbinding M20, niet voor kabelschroefverbinding 1/2 NPS).
Pagina 89 7 Aansluiting FLUXUS F72* 7.6 Service-interface Transmitter met aluminium behuizing Afb. 7.26: Aansluiting van de LAN kabel 1 – LAN-interface 2 – omklapbare ferrietkern 3 – LAN connector • Verwijder de blinde stop voor het aansluiten van de kabel op de transmitter. •...
Pagina 90 8 Inbedrijfstelling FLUXUS F72* Inbedrijfstelling Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving". Waarschuwing! Monteren, aansluiten en in bedrijf stellen door onbevoegde en ongeschoolde medewerkers Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties.
Pagina 91 8 Inbedrijfstelling FLUXUS F72* 8.1 Instellingen bij de eerste inbedrijfstelling Instellingen bij de eerste inbedrijfstelling Bij de eerste inbedrijfstelling van de transmitter moet u de volgende instellingen verrichten: • taal • tijd/datum • eenhedenstelsel Deze gegevens verschijnen alleen als u de transmitter bij de eerste keer inschakelt of na een initialisatie van de transmitter. Taal De beschikbare talen in de transmitter verschijnen in beeld.
Pagina 92 8 Inbedrijfstelling 8.3 Statusweergaven FLUXUS F72* Statusweergaven De bedrijfsstatus wordt aangegeven met LED's. Afb. 8.1: Bedieningsveld van de transmitter NEXT DISP SNAP DISP 3x Q FAST MODE X_AV X_AR X_BV X_BR 1 – LED kanaal A 2 – LED kanaal B 3 –...
Pagina 93 8 Inbedrijfstelling FLUXUS F72* 8.5 Initialisatie Initialisatie Bij een initialisatie (INIT) van de transmitter worden alle instellingen teruggezet op de fabrieksinstellingen. Een initialisatie gebeurt als volgt: • Bij het inschakelen van de transmitter: Houd de toetsen en C ingedrukt. • Tijdens het gebruik van de transmitter: Druk gelijktijdig op de toetsen , C en ENTER.
Pagina 94 8 Inbedrijfstelling 8.7 Informatie over de transmitter FLUXUS F72* Informatie over de transmitter Overige\Systeeminstellingen\Info transmitter • Kies het menupunt Info transmitter. • Druk op ENTER. • Druk op de toets om door de lijst te scrollen. • Druk op knop om terug te keren naar het menupunt Systeeminstellingen.
Pagina 95 9 Meting FLUXUS F72* 9.1 Parameterinvoer Meting Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving". Voorzichtig! Waarschuwing voor ernstig letsel door hete of zeer koude onderdelen Het aanraken van hete of zeer koude onderdelen kan leiden tot ernstig letsel (verbrandingen/bevriezingen).
Pagina 96 9 Meting 9.1 Parameterinvoer FLUXUS F72* 9.1.1 Meetpuntkonfiguratie Parameters\Meetpunt configureren\1 meetpunt (AB) • Kies de configuratie voor het meetpunt (in dit geval: 1 meetpunt (AB)). • Druk op ENTER. De weergave verschijnt niet als de transmitter slechts één meetkanaal heeft. Tab.
Pagina 97 9 Meting FLUXUS F72* 9.1 Parameterinvoer Opmerking! Als er een standaardsensor wordt gekozen, dan wordt er geen rekening gehouden met kalibratiecijfers die specifiek zijn voor een bepaalde sensor. Er moet rekening worden gehouden met een hogere onnauwkeurigheid. 9.1.4 De buisparameters invoeren Buisbuitendiameter Parameters\Buitendiameter •...
Pagina 98 9 Meting 9.1 Parameterinvoer FLUXUS F72* Ruwheid van het buismateriaal Parameters\Buismateriaal\Ander material\Ruwheid Het stromingsprofiel van het medium wordt beïnvloed door de ruwheid van de buisbinnenwand. De ruwheid wordt gebruikt voor het berekenen van de profielcorrectiefactor. In de meeste gevallen is de ruwheid niet exact te bepalen en moet ze dus geschat worden. •...
Pagina 99 9 Meting FLUXUS F72* 9.1 Parameterinvoer Ruwheid van het bekledingsmateriaal Parameters\Coatingmateriaal\Ander material\Ruwheid Het stromingsprofiel van het medium wordt beïnvloed door de ruwheid van de buisbinnenwand. De ruwheid wordt gebruikt voor het berekenen van de profielcorrectiefactor. In de meeste gevallen is de ruwheid niet exact te bepalen en moet ze dus geschat worden. •...
Pagina 100 9 Meting 9.1 Parameterinvoer FLUXUS F72* Geluidssnelheidsbereik van het medium Parameters\Medium\Ander medium\Bereik c medium • Kies Auto als het bereik rond de gemiddelde geluidssnelheid op ±10 % van de ingevoerde geluidssnelheid moet worden gezet. • Kies Gebruiker gedefinieerd als u het bereik rond de gemiddelde geluidssnelheid wilt invoeren. •...
Pagina 101 9 Meting FLUXUS F72* 9.1 Parameterinvoer 9.1.7 Andere parameters Mediumtemperatuur Parameters\Mediumtemp. De mediumtemperatuur wordt gebruikt: – aan het begin van de meting wordt de mediumtemperatuur gebruikt voor het interpoleren van de geluidssnelheid en dus voor het berekenen van de aanbevolen sensorafstand –...
Pagina 102 9 Meting 9.1 Parameterinvoer FLUXUS F72* Dynamische demping Indien dynamische demping is geactiveerd, worden abrupte veranderingen van de meetgrootheid in de gekozen meetgrootheid zonder vertraging door de transmitter overgedragen. Important! De dynamische demping heeft alleen invloed op de geselecteerde meetgrootheid. Alle andere meetgrootheiden zijn niet dynamisch gedempt.
Pagina 103 9 Meting FLUXUS F72* 9.2 Een uitgang configureren Voorwaarde voor een geldige meting vastleggen Parameters\Voorw. geldige meting • Kies een voorwaarde. • Druk op ENTER. Deze weergave verschijnt alleen als het lijst-item 1 meetpunt (AB) in het menupunt Parameters\ Meetpunt configureren gekozen is. Tab.
Pagina 104 9 Meting 9.2 Een uitgang configureren FLUXUS F72* Tab. 9.3: Configuratie van uitgangen brongrootte lijst-item output Doorstromingsgrooth. Stromingssnelheid stromingssnelheid Volumestroom volumestroom massastroom Massastroom warmtestroom Warmtestroom Totalizers Volume (+) totalizer voor de volumestroom in positieve stroomrichting Volume (-) totalizer voor de volumestroom in negatieve stroomrichting Volume (Δ) verschil van de totalizers voor de positieve en negatieve stroomrichting...
Pagina 105 9 Meting FLUXUS F72* 9.2 Een uitgang configureren Tab. 9.3: Configuratie van uitgangen brongrootte lijst-item output Diagnosewaarden Amplitude signaalamplitude Kwaliteit signaalkwaliteit verhouding nuttig signaal/stoorsignaal verhouding nuttig signaal/gecorreleerd stoorsignaal SCNR VariAmp amplitudeschommeling VariTime looptijdschommeling Versterking signaalversterking die nodig is om een bruikbaar signaal te ontvangen PIG herkenning geeft aan of er een pig is herkend...
Pagina 106 9 Meting 9.2 Een uitgang configureren FLUXUS F72* 9.2.1 Een meetwaarde uitvoeren • Kies het lijst-item Uitgangen\...\Waarden. • Druk op ENTER. Brongrootte Outputbereik Waarden Uitgangen\...\Uitvoerbereik Uitvoerbereik • Kies een lijst-item. Foutenoutput – 4...20 mA Meetbereik – Ander bereik • Druk op ENTER. Info uitgang Als u Ander bereik kiest, voert u de waarden Signaal testen...
Pagina 107 9 Meting FLUXUS F72* 9.2 Een uitgang configureren Tab. 9.5: Voorbeelden van foutenoutput (voor het outputbereik 4…20 mA) lijst-item uitgangssignaal Laatste waarde I [mA] 20.0 mA I [mA] Andere waarde I [mA] foutwaarde = 3.5 mA Meetbereik Het voorteken van de meetwaarde en het meetbereik wordt vastgelegd. Uitgangen\...\Meetwaarden\Absolute waarde •...
Pagina 108 9 Meting 9.2 Een uitgang configureren FLUXUS F72* Klemmenfuncties Uitgangen\...\Info uitgang De klemmen voor het aansluiten van de uitgang verschijnen in beeld. Als u op de knop drukt, verschijnt er extra informatie in beeld. • Druk op ENTER. Werkingstest van de uitgang De functie van de uitgang kan nu gecontroleerd worden.
Pagina 109 9 Meting FLUXUS F72* 9.2 Een uitgang configureren 9.2.2 Een status-/eventwaarde uitvoeren • Kies het lijst-item Uitgangen\...\Status. • Druk op ENTER. Brongrootte Outputbereik Status Uitgangen\...\Uitvoerbereik Uitvoerbereik • Kies een lijst-item. – 4...20 mA Status Ok Rusttoestand – Ander bereik • Druk op ENTER. Info uitgang Als u Ander bereik kiest, voert u de waarden Signaal testen...
Pagina 110 9 Meting 9.2 Een uitgang configureren FLUXUS F72* • Kies Herhalen om de test te herhalen en Beëindigen om het volgende menupunt in beeld te brengen. • Druk op ENTER. Uitgangen\...\Meetbereik testen • Kies Ja om de status van het uitgangssignaal te testen. Kies Nee om het volgende menupunt in beeld te brengen. •...
Pagina 111 9 Meting FLUXUS F72* 9.3 Start van de meting Start van de meting Voordat met de meting wordt begonnen, moet het meetpunt geparametreerd worden. Als er reeds een meting is verricht Installatie Meting starten met dezelfde meetpuntparameters, kan de meting onmiddellijk worden gestart.
Pagina 112 9 Meting 9.3 Start van de meting FLUXUS F72* Opmerking! De nauwkeurigheid van de aanbevolen sensorafstand hangt af van de nauwkeurigheid van de ingetoetste buis- en mediumparameters. • Bevestig de sensoren aan de buis en stel de aanbevolen sensorafstand in. •...
Pagina 113 9 Meting FLUXUS F72* 9.4 Weergave tijdens de meting Invoer van de sensorafstand Installatie\Afst. tussen sensoren De aanbevolen sensorafstand wordt berekend op basis van de gemeten geluidssnelheid. Hij is dus een betere benadering dan de eerste voorgestelde waarde, die berekend is op basis van de parameters dat in het menu Parameters is ingetoetst. •...
Pagina 114 9 Meting 9.4 Weergave tijdens de meting FLUXUS F72* Omschakelen tussen de meetkanalen Als 2 meetpunten (A|B) is geselecteerd voor de configuratie van het meetpunt, wordt de meting gestart op meerdere meetkanalen. De meetwaardeweergave kan als volgt worden aangepast: AutoMux-mode In de AutoMux-mode worden de meetwaarden van alle geactiveerde meetkanalen achtereenvolgens getoond.
Pagina 115 9 Meting FLUXUS F72* 9.4 Weergave tijdens de meting Tab. 9.9: Beschrijving van de statusregel waarde betekenis stromingsprofiel informatie over het stromingsprofiel, gebaseerd op het getal van Reynolds volledig turbulent stromingsprofiel volledig laminair stromingsprofiel ↕ overgangsgebied tussen een laminaire en een turbulente stroming onbekend, kan niet berekend worden stromingssnelheid vergelijking van de gemeten stromingssnelheid met de stromingsgrenswaarden van het systeem...
Pagina 116 9 Meting 9.4 Weergave tijdens de meting FLUXUS F72* Parameterinstellingen De parameterinstellingen kunnen tijdens het meten in beeld worden gebracht. • Druk tijdens het meten op de knop De transmitter wisselt naar hoofdmenu. Afb. 9.5: Weergave van het hoofdmenu tijdens de meting 1 –...
Pagina 117 9 Meting FLUXUS F72* 9.5 Speciale functies uitvoeren De huidige temperatuur offset weergeven Als het berekenen van de mediumtemperatuur op basis van de geluidssnelheid van het medium is geactiveerd, kan tijdens de meting de temperatuur offset worden weergegeven. Overige\Speciale instelling\Medium: c -> T •...
Pagina 118 9 Meting 9.5 Speciale functies uitvoeren FLUXUS F72* Totalizers Meting\Commando uitvoeren\Totalizers • Kies het lijst-item Totalizers. • Druk op ENTER. De volgende keuzelijst verschijnt: weergave beschrijving Total. op 0 zetten totalizer op nul te zetten Display bevriezen gemeten waarde van de totalizer gedurende enkele seconden weergeven Fehler zurücksetzen fouten van de totalizer resetten totalizer stoppen en op nul te zetten...
Pagina 119 9 Meting FLUXUS F72* 9.6 Stop van de meting Even trigger terugzetten in de rusttoestand Meting\Commando uitvoeren\Alarm wissen • Kies het lijst-item Alarm wissen. • Druk op ENTER. Dit scherm verschijnt alleen als een event trigger geparametreerd is en er ook ten minste één event trigger is getriggerd. Omschakelen tussen standarrd en afwisselende meetwaardeweergave (alleen voor warmtestroommeting) Meting\Commando uitvoeren\Displayomschakelen aan •...
Pagina 120 10 Fouten lokaliseren FLUXUS F72* Fouten lokaliseren Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving". Waarschuwing! Servicewerkzaamheden door onbevoegde en ongeschoolde medewerkers Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties.
Pagina 121 10 Fouten lokaliseren FLUXUS F72* 10.1 Problemen met de meting Het weergave werkt helemaal niet of valt telkens opnieuw uit • Controleer de contrastinstelling van de transmitter of toets de HotCode 555000 in om de weergave op middelmatig contrast te zetten. •...
Pagina 122 10 Fouten lokaliseren 10.2 Het meetpunt kiezen FLUXUS F72* 10.2 Het meetpunt kiezen • Zorg er voor, dat de aanbevolen minimumafstand ten opzichte van alle storingsbronnen gerespecteerd wordt. • Neem geen meetpunten waar aanslag op de binnenkant van de buis ontstaat. •...
Pagina 123 10 Fouten lokaliseren FLUXUS F72* 10.5 Grote afwijkingen van de meetwaarden 10.5 Grote afwijkingen van de meetwaarden Er is een medium gekozen met een verkeerde geluidssnelheid • Als er een medium wordt gekozen, waarvan de geluidssnelheid niet overeenstemt met de daadwerkelijke geluidssnelheid, dan bestaat de kans dat het meetsignaal wordt verwisseld met een buiswandsignaal.
Pagina 124 11 Onderhoud en reiniging FLUXUS F72* Onderhoud en reiniging Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving". Waarschuwing! Servicewerkzaamheden door onbevoegde en ongeschoolde medewerkers Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties.
Pagina 125 11 Onderhoud en reiniging FLUXUS F72* 11.1 Onderhoud 11.1 Onderhoud De transmitter en de sensoren zijn vrijwel onderhoudsvrij. Om de veiligheid te garanderen, worden de volgende onderhoudsintervallen aanbevolen: Tab. 11.1: Aanbevolen onderhoudsintervallen onderhoudsobject onderhoudsstap interval maatregel roestvrij staal behuizing visuele controle op corrosie en jaarlijks, afhankelijk van de reiniging beschadigingen...
Pagina 126 12 Demontage en vernietiging 12.1 Demontage FLUXUS F72* Demontage en vernietiging Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving". Waarschuwing! Monteren, aansluiten en in bedrijf stellen door onbevoegde en ongeschoolde medewerkers Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties.
Pagina 127 13 Gebruikersmodes FLUXUS F72* Gebruikersmodes Via de gebruikersmodes is een uitgebreide signaal- en meetwaardediagnose mogelijk en kunnen er extra Overige parameters worden vastgelegd die aan de applicatie zijn aangepast. Systeeminstellingen De volgende gebruikersmodes kunnen worden gekozen: •StandardUser Gebruikersmode •ExpertUser → StandardUser •SuperUser →...
Pagina 128 13 Gebruikersmodes 13.1 StandardUser-mode FLUXUS F72* Keuze van de gebruikersmode Overige\Systeeminstellingen\Gebruikersmode • Kies het menupunt Gebruikersmode. • Druk op ENTER. • Kies een lijst-item. • Druk op ENTER. 13.1 StandardUser-mode In de StandardUser-mode kunnen alle metingen worden verricht voor de betreffende applicatie. Bij de eerste inbedrijfstelling is de StandardUser-mode ingesteld.
Pagina 129 13 Gebruikersmodes FLUXUS F72* 13.1 StandardUser-mode Overige\Speciale instelling\HybridTrek\TT -> NT Als het automatisch omschakelen tussen de TransitTime-mode en de NoiseTrek-mode geactiveerd is, moeten er extra parameters geconfigureerd worden. • Toets de tijd in waarna de transmitter bij gebrek aan geldige meetwaarden in de TransitTime-mode moet overschakelen naar de NoiseTrek-mode.
Pagina 130 13 Gebruikersmodes 13.1 StandardUser-mode FLUXUS F72* 13.1.2 Starten in de meetmode Voor sommige applicaties is het nodig dat de meting wordt gestart in een bepaalde meetmode. Overige\Speciale instelling\Start in meetmode • Kies het menupunt Speciale instelling in het menu Overige. •...
Pagina 131 13 Gebruikersmodes FLUXUS F72* 13.1 StandardUser-mode 13.1.5 Cut-off-flow De cut-off-flow is een grenswaarde voor de stromingssnelheid. Alle gemeten stromingssnelheden die de grenswaarde onderschrijden worden op nul gezet. De cut-off-flow kan afhangen van de stroomrichting. Kalibratie\Cut-off-flow • Kies het menupunt Kalibratie\Cut-off-flow. •...
Pagina 132 13 Gebruikersmodes 13.2 ExpertUser-mode FLUXUS F72* Kalibratie\Meerpuntskalibratie\Punt x=werkel. waarde • Voer de meetwaarde van de transmitter in. • Druk op ENTER. Kalibratie\Meerpuntskalibratie\Point x=setpoint • Voer de meetwaarde van het referentieapparaat in. • Druk op ENTER. • Herhaal de invoer voor alle meetwaardeparen. •...
Pagina 133 13 Gebruikersmodes FLUXUS F72* 13.2 ExpertUser-mode De versie kiezen Overige\Meting\Meetinstellingen\Profielcorrectie • Kies het menupunt Meting\Meetinstellingen in het menu Overige. • Druk op ENTER totdat het menupunt Profielcorrectie wordt weergegeven. • Kies een lijst-item (voorinstelling: kRe 2.0 storingscorrectie). • Druk op ENTER. De storingsbron kiezen Parameters\Type storingsbron •...
Pagina 134 13 Gebruikersmodes 13.2 ExpertUser-mode FLUXUS F72* 13.2.2 Max. signaalversterking Om te voorkomen dat ongewenste en/of buiswandsignalen (b.v. bij een leeggelopen buis) als nuttig signaal worden geïnterpreteerd, kan er een max. signaalversterking worden vastgelegd. Als de signaalversterking groter is dan de max. signaalversterking: •...
Pagina 135 13 Gebruikersmodes FLUXUS F72* 13.2 ExpertUser-mode 13.2.4 Grenswaarde van de stromingssnelheid In een sterk gestoorde omgeving kunnen uitschieters bij de meetwaarden van de stromingssnelheid voorkomen. Als de uitschieters niet verworpen worden, hebben ze gevolgen voor alle afgeleide meetgrootheden, die dan ongeschikt zijn voor integratie (bijv.
Pagina 136 13 Gebruikersmodes 13.3 SuperUser-mode en SuperUser-ext.-mode FLUXUS F72* 13.2.4.1 Meetpunt specifieke profielcorrectie In bijzondere gevallen is het mogelijk een meetpunt specifieke profielcorrectie te gebruiken. Kalibratie\Profielcorrectie • Kies het menupunt Profielcorrectie in het menu Kalibratie. • Druk op ENTER. • Kies Uit om de profielcorrectie te activeren. •...
Pagina 137 13 Gebruikersmodes FLUXUS F72* 13.3 SuperUser-mode en SuperUser-ext.-mode 13.3.2 De mediumtemperatuur bereken op basis van de geluidssnelheid van het medium Overige\Speciale instelling\Medium: c -> T • Kies het menupunt Speciale instelling in het menu Overige. • Druk op ENTER totdat het menupunt Medium: c -> T wordt weergegeven. •...
Pagina 138 13 Gebruikersmodes 13.3 SuperUser-mode en SuperUser-ext.-mode FLUXUS F72* 13.3.4 Lineaire kalibratie Er kan een correctie van de stromingssnelheid worden vastgelegd: = m · v + n – gemeten stromingssnelheid – factor, bereik: -2…+2 – offset, bereik: -12...+12 cm/s – gecorrigeerde stromingssnelheid Alle grootheden die afgeleid zijn van de stromingssnelheid worden dan berekend met de gecorrigeerde stromingssnelheid.
Pagina 139 13 Gebruikersmodes FLUXUS F72* 13.3 SuperUser-mode en SuperUser-ext.-mode 13.3.5 Wegingsfactor Voor sensoren die op dezelfde buis zijn gemonteerd, wordt de wegingsfactor gebruikt om verschillen tussen meetwaarden van de stromingssnelheid van meerdere meetkanalen te compenseren. Deze verschillen kunnen door profieldeformaties of dwarsstromingen ontstaan. Deze invloeden worden verminderd door het gemiddelde te nemen van de meetwaarden van meerdere kanalen.
Pagina 140 13 Gebruikersmodes 13.3 SuperUser-mode en SuperUser-ext.-mode FLUXUS F72* 13.3.8 Kanaalgebaseerde parameterinstelling Parameters\Meetpunt configureren\Kanaalgebas. parametr. • Kies het lijst-item Kanaalgebas. parametr. in het menupunt Parameters\Meetpunt configureren. • Druk op ENTER. • Kies het meetkanaal waarvoor de parameters moeten worden ingevoerd. • Druk op ENTER. Zie paragraaf 9.1 voor een beschrijving van andere invoeren.
Pagina 141 13 Gebruikersmodes FLUXUS F72* 13.3 SuperUser-mode en SuperUser-ext.-mode Keuze van de verrekeningsoort Tab. 13.4: Verrekeningssoorten middel (alle kanal OK) middel (1 kanaal OK) speciaal gemiddelde waarde met "EN" gemiddelde waarde met "OF" Elk meetkanaal dat voor verrekening is geselecteerd, kan worden toegewezen Alle meetkanalen moeten een Minstens één meetkanaal moet een aan waarde met voorteken.
Pagina 142 13 Gebruikersmodes 13.3 SuperUser-mode en SuperUser-ext.-mode FLUXUS F72* Parameters\...\Soort verrekening\-Bovenste grensw. • Kies Geen grenswaarde als het rekenkanaal alle negatieve waarden zonder bovengrens moet uitvoeren. • Druk op ENTER. • Kies Grenswaard aangeven als het rekenkanaal bij het onderschrijden van de bovenste grenswaarde de grenswaarde moet uitvoeren.
Pagina 143 13 Gebruikersmodes FLUXUS F72* 13.3 SuperUser-mode en SuperUser-ext.-mode Als de uitgang reeds aan een kanaal is toegewezen, dan wordt dit als volgt aangegeven: Stroom I1 (Y). Uitgangen\Stroom I1\I1 vrijgeven • Kies Ja om de instellingen voor een reeds toegewezen uitgang te veranderen of om een nieuwe uitgang toe te wijzen. •...
Pagina 144 13 Gebruikersmodes 13.3 SuperUser-mode en SuperUser-ext.-mode FLUXUS F72* Een event trigger definiëren Functies\Kanaal Y • Kies in het menu Functies een rekenkanaal (in dit geval: Kanaal Y) waarvoor een event trigger vrijgegeven moet worden. • Druk op ENTER. • Kies het menupunt Event trigger. •...
Pagina 145 14 Uitgangen FLUXUS F72* 14.1 Configureren van een digitale uitgang als binaire uitgang Uitgangen Als de transmitter is uitgerust met uitgangen, dan moeten deze worden geconfigureerd. Voor de configuratie van een Uitgangen analoge uitgang zie paragraaf 9.2. De transmitter kan ook uitgerust zijn met digitale uitgangen. Uitgang kiezen De digitale uitgang combineert de volgende functies: Uitgang vrijgeven...
Pagina 146 14 Uitgangen 14.1 Configureren van een digitale uitgang als binaire uitgang FLUXUS F72* Een uitgang toewijzen Uitgangen\Digitale uitgang B1\B1 Vrijgeven\Meetpunt kiezen • Kies het meetpunt. • Druk op ENTER. Deze weergave verschijnt alleen als 2 meetpunten (A|B) gekozen is voor de configuratie van het meetpunt. Een brongrootte toewijzen Aan elke gekozen uitgang moet een brongrootte worden toegewezen.
Pagina 147 14 Uitgangen FLUXUS F72* 14.1 Configureren van een digitale uitgang als binaire uitgang Klemmenfuncties Uitgangen\Digitale uitgang B1\...\Info uitgang De klemmen voor het aansluiten van de uitgang verschijnen in beeld. Als u op de knop drukt, verschijnt er extra informatie in beeld. •...
Pagina 148 14 Uitgangen 14.2 Configureren van een digitale uitgang als impulsuitgang FLUXUS F72* Tab. 14.5: Functietest van de uitgang – meetbereik lijst-item schakelfunctie testwaarde beschrijving Status Ok Verbreecontact NC Status Ok • De binaire uitgang is stroomvoerend. (statuswaarde) • De meetwaarde moet laagohmig zijn. Status fout •...
Pagina 149 14 Uitgangen FLUXUS F72* 14.2 Configureren van een digitale uitgang als impulsuitgang Tab. 14.6: De meetgrootheid kiezen brongrootte lijst-item output Impuls Impuls |V| impuls zonder inachtneming van het voorteken van de volumestroom Impuls +V impuls voor positieve meetwaarden van de volumestroom impuls voor negatieve meetwaarden van de volumestroom Impuls -V impuls zonder inachtneming van het voorteken van de massastroom...
Pagina 150 14 Uitgangen 14.2 Configureren van een digitale uitgang als impulsuitgang FLUXUS F72* 14.2.2 Impulsoutput door het definiëren van de impulsen per eenheid Uitgangen\Impulsuitvoer • Kies het lijst-item Impulsen per eenheid. • Druk op ENTER. Uitgangen\Uitvoerbereik • Kies een lijst-item: – 0...1 kHz –...
Pagina 151 14 Uitgangen FLUXUS F72* 14.3 Configureren van een digitale uitgang als frequentieuitgang Werkingstest van de uitgang Uitgangen\...\B1 Signaal testen • Kies Ja om de status van het uitgangssignaal te testen. Kies Nee om het volgende menupunt in beeld te brengen. •...
Pagina 152 14 Uitgangen 14.3 Configureren van een digitale uitgang als frequentieuitgang FLUXUS F72* Outputbereik Uitgangen\...\Uitvoerbereik • Kies een lijst-item. – 0...1 kHz – 0...10 kHz – Ander bereik • Druk op ENTER. Als u Ander bereik kiest, voert u de waarden Uitvoer MIN en Uitvoer MAX in. Foutenoutput Uitgangen\...\Foutenoutput Er wordt een foutwaarde vastgelegd die als output verschijnt als de brongrootte niet gemeten kan worden.
Pagina 153 14 Uitgangen FLUXUS F72* 14.3 Configureren van een digitale uitgang als frequentieuitgang Werkingstest van de uitgang De functie van de uitgang kan nu gecontroleerd worden. • Sluit een extern meetapparaat aan op de klemmen van de geïnstalleerde uitgang. Uitgangen\...\Signaal testen •...
Pagina 154 15 Ingangen 15.1 Configuratie van een ingang FLUXUS F72* Ingangen Ingangen Ingangen config. Toewijzing ingangen → Stroom Ix Geconfigureerde ingangen → Spanning Ux toewijzen → Binair Bx → Temperatuur Tx zie bijvoegsel A 15.1 Configuratie van een ingang Als de transmitter is uitgerust met ingangen, dan moeten deze worden geconfigureerd. •...
Pagina 155 15 Ingangen FLUXUS F72* 15.1 Configuratie van een ingang 15.1.1 Stroom- en spanningsingangen Bij het configureren van de stroom- en de spanningsingangen wordt nu de brongrootte gekozen en het input- en meetbereik vastgelegd. Selectie van de brongrootte Ingangen\...\Brongrootte • Kies de brongrootte. Inputbereik Ingangen\...\Invoerbereik •...
Pagina 156 15 Ingangen 15.1 Configuratie van een ingang FLUXUS F72* 15.1.2 Temperatuuringangen Bij het configureren van een temperatuuringang wordt de temperatuursensor gekozen. De temperatuursensor kiezen Ingangen\Ingangen config.\Temperatuur Tx\Pt100/Pt1000 • Kies de temperatuursensor: – Pt100 – Pt1000 De temperatuurcorrectie activeren Een temperatuurcorrectie (offset) kan worden vastgelegd voor elke temperatuuringang. Deze functie wordt in het menupunt Overige\Dialogen/menu's\Tx Temperatuuroffset geactiveerd.
Pagina 157 15 Ingangen FLUXUS F72* 15.1 Configuratie van een ingang 15.1.3 Een schakelvoorwaarde vastleggen Indien een functie van de transmitter met afstandsbesturing moet worden geactiveerd, moet een schakelvoorwaarde worden gedefinieerd. Ingangen\...\Triggerwaarde • Kies Ja als u wilt dat er een schakelvoorwaarde wordt vastgelegd. Kies Nee om het volgende menupunt in beeld te brengen.
Pagina 158 15 Ingangen 15.1 Configuratie van een ingang FLUXUS F72* 15.1.4 Binaire ingangen De transmitter kan zijn uitgerust met max. 4 binaire ingangen. Via de binaire ingangen kunnen sommige functies van de transmitter met afstandsbesturing worden geactiveerd. De ingang inverteren Ingangen\Ingangen config.\Binair Bx\Ïnverterter ingang •...
Pagina 159 15 Ingangen FLUXUS F72* 15.2 Een ingang toewijzen Binaire ingang • Sluit een signaalbron aan op de ingang. Ingangen\...\I1 Signaal testen • Kies Ja om het ingangsignaal te testen. Kies Nee om het volgende menupunt in beeld te brengen. • Druk op ENTER. Als de transmitter aangeeft dat er een ingangssignaal bestaat, dan werkt de ingang.
Pagina 160 16 Datalogger 16.1 Configuratie van de datalogger FLUXUS F72* Datalogger De transmitter heeft een datalogger waarin de meetgegevens tijdens het meten worden bewaard. Het bewaren Meetwaardegeheugen Opmerking! Om meetgegevens te bewaren, moet de datalogger Configuratie geconfigureerd worden. Geheugen vrijgeven De volgende gegevens kunnen worden opgeslagen: Start het opslaan •...
Pagina 161 16 Datalogger FLUXUS F72* 16.1 Configuratie van de datalogger weergave beschrijving Meteen Het bewaren wordt onmiddellijk gestart. Hele 5 minuten Het bewaren wordt bij de volgende volle 5 minuten gestart. Hele 10 minuten Het bewaren wordt bij de volgende volle 10 minuten gestart. Hele 15 minuten Het bewaren wordt bij de volgende volle 15 minuten gestart.
Pagina 162 16 Datalogger 16.1 Configuratie van de datalogger FLUXUS F72* Het bewaren\Meetwaardegeheugen\Configuratie\Start het opslaan\Event based\ Log interval (trig.) • Kies een log interval op de keuzelijst waarmee de meetwaarden bewaard moeten worden als de event treedt in. • Druk op ENTER. Het bewaren\Meetwaardegeheugen\Configuratie\Start het opslaan\Event based\ Buffertijd ->П...
Pagina 163 16 Datalogger FLUXUS F72* 16.1 Configuratie van de datalogger Ringbuffer Het bewaren\Meetwaardegeheugen\Configuratie\Ringbuffer De datalogger kan worden geconfigureerd als lineair geheugen of als ringbuffer. Als de ringbuffer gedeactiveerd is en de datalogger vol is, dan wordt het bewaren van de meetwaarden beëindigd. Het bewaren kan worden voortgezet als de datalogger is gewist.
Pagina 164 16 Datalogger 16.2 De datalogger wissen FLUXUS F72* 16.2 De datalogger wissen Het bewaren\Meetwaardegeheugen\Meetwaarden wissen • Kies het menupunt Het bewaren\Meetwaardegeheugen\Meetwaarden wissen. • Druk op ENTER. • Kies Ja om de meetwaarden te wissen. • Druk op ENTER. 16.3 Informatie over de datalogger Het bewaren\Meetwaardegeheugen\Geheugen info •...
Pagina 165 17 Gegevensoverdracht FLUXUS F72* 17.1 Service-interface Gegevensoverdracht De gegevens worden via de service-interface of de proces interface (optie) van de transmitter overdragen. 17.1 Service-interface Met de service-interface (USB, LAN) en de programma FluxDiagReader kunt u de gegevens van de transmitter overdragen naar de pc.
Pagina 166 17 Gegevensoverdracht 17.2 Proces interface FLUXUS F72* Automatische adressering met DHCP • Kies Auto om de netwerk parameters (IP-adres, subnetmasker en de standaard gateway) via een DHCP-server te achterhalen. Opmerking! De netwerk parameters kunnen alleen worden achterhalen als de LAN ondersteund DHCP. •...
Pagina 167 18 Uitgebreide functies FLUXUS F72* 18.1 Totalizers Uitgebreide functies 18.1 Totalizers De warmtehoeveelheid, het totale volume of de totale massa van het medium op het meetpunt kan bepaald worden. Er zijn 2 totalisatoren, één voor de positieve en één voor de negatieve stroomrichting. De maateenheid die wordt gebruikt voor het totaliseren is de warmte-, volume- of massa-eenheid, die voor de meetgrootheid is gekozen.
Pagina 168 18 Uitgebreide functies 18.1 Totalizers FLUXUS F72* Het aantal decimalen is constant. De max. waarde van de totalizers wordt verminderd met het aantal decimalen. decimalen max. waarde max. weergave < 10 ±9999999999 < 10 ±99999999.9 < 10 ±9999999.99 < 10 ±999999.999 <...
Pagina 169 18 Uitgebreide functies FLUXUS F72* 18.1 Totalizers Opmerking! Het overlopen van een totalizer heeft gevolgen voor alle outputkanalen, bijv. op de datalogger en de online-overdracht. De output van de som van beide totalizers (doorvoerhoeveelheid Q) is niet meer geldig nadat één van de totalizers de eerste keer is overgelopen.
Pagina 170 18 Uitgebreide functies 18.2 FastFood-mode FLUXUS F72* 18.2 FastFood-mode Met de FastFood-mode is het mogelijk, snel veranderlijke doorstromingen te meten. Een continue aanpassing aan veranderende meetomstandigheden wordt in de FastFood-mode slechts ten dele gerealiseerd. • De meetwaarden worden bewaard met de log interval van de FastFood-mode. •...
Pagina 171 18 Uitgebreide functies FLUXUS F72* 18.3 Diagnose met behulp van de snap-functie 18.2.3 De FastFood-mode activeren/deactiveren Als de FastFood-mode is vrijgegeven en er een meting gestart is, loopt allereerst nog de normale meetmode. • Kies om de FastFood-mode te activeren. In de bovenste regel verschijnt het symbool van FastFood-mode •...
Pagina 172 18 Uitgebreide functies 18.4 De grenswaarde voor de buisbinnendiameter veranderen FLUXUS F72* 18.3.3 Informatie over snaps Het bewaren\Snap\Snap Info • Kies het menupunt Snap\Snap Info in het menu Het bewaren. • Druk op ENTER. De volgende informatie verschijnt in beeld: weergave beschrijving Snaps bewaard...
Pagina 173 18 Uitgebreide functies FLUXUS F72* 18.5 Afstandsbestuurde functies 18.5 Afstandsbestuurde functies Afstandsbestuurde functies kunnen worden geactiveerd met een event trigger, triggerbare analoge ingangen of Functies event trigger. Om voor een ingang een afstandsbestuurde functie te Funktiebesturing definiëren, moet deze in het menu Ingangen vrijgegeven worden.
Pagina 174 18 Uitgebreide functies 18.5 Afstandsbestuurde functies FLUXUS F72* Resetten van de totalizers • Kies het lijst-item Total. op 0 zetten. • Druk op ENTER. De cijfers op de totalizers worden op nul gezet. De totalizers worden voor de duur van het signaal gedeactiveerd. Het totaliseren begint opnieuw bij nul als niet meer is voldaan aan de voorwaarde voor de afstandsbestuurde functie.
Pagina 175 18 Uitgebreide functies FLUXUS F72* 18.6 Event trigger 18.6 Event trigger Er kunnen max. 4 onafhankelijk van elkaar event triggers R1, R2, R3, R4 geactiveerd worden. Functies Event triggers kunnen b.v. worden gebruikt om: Event trigger – informatie over de lopende meting uit te voeren –...
Pagina 176 18 Uitgebreide functies 18.6 Event trigger FLUXUS F72* Tab. 18.2: Brongrootten brongrootte lijst-item output Totalizers Volume (+) totalizer voor de volumestroom in positieve stroomrichting Volume (-) totalizer voor de volumestroom in negatieve stroomrichting verschil van de totalizers voor de positieve en negatieve Volume (Δ) stroomrichting Massa (+)
Pagina 177 18 Uitgebreide functies FLUXUS F72* 18.6 Event trigger Tab. 18.2: Brongrootten brongrootte lijst-item output Overige Geb.-ged. ing. 1 meetwaarden van ingangsgrootheden (b.v. temperatuur, druk) die niet kunnen worden verrekend Geb.-ged. ing. 2 In het menupunt Ingangen\Toewijzing ingangen kunnen aan gebruikersgedefinieerde ingangen geconfigureerde ingangen Geb.-ged.
Pagina 178 18 Uitgebreide functies 18.6 Event trigger FLUXUS F72* De triggergrenzen vastleggen Functies\Event trigger\Rx vrijgeven\Brongrootte\...\Triggerwaarde Er moeten grenswaarden worden aangegeven waarbij de event trigger moet schakelen. • Toets de bovenste grenswaarde MAX (x>grenswaard) in. • Druk op ENTER. • Toets de onderste grenswaarde MIN (x<grenswaard) in. •...
Pagina 179 18 Uitgebreide functies FLUXUS F72* 18.6 Event trigger 18.6.1 Schijnbare schakelvertraging De meetwaarden en de waarden van de totalizers verschijnen afgerond in beeld al naar gelang het ingestelde aantal cijfers achter de komma. De grenswaarden worden echter vergeleken met de niet afgeronde meetwaarden. Daarom kan er bij een zeer kleine verandering van de meetwaarde (kleiner dan de aangegeven decimalen) een schijnbare schakelvertraging ontstaan.
Pagina 180 18 Uitgebreide functies 18.7 Event log FLUXUS F72* 18.6.4 Statusweergave van de event triggers Opmerking! Als de event trigger schakelt dan wordt dit niet akoestisch noch op het display aangegeven. De status van de event triggers wordt in beeld gebracht tijdens het meten. •...
Pagina 181 19 Instellingen FLUXUS F72* 19.1 Dialogen en menu's Instellingen 19.1 Dialogen en menu's Overige\Dialogen/menu's • Kies het menupunt Dialogen/menu's in het menu Overige. • Druk op ENTER. Buisomtrek Overige\Dialogen/menu's\Buisomtrek • Druk op ENTER totdat het menupunt Buisomtrek wordt weergegeven. • Kies Ja als in het menu Parameters de buisomtrek ingetoetst moet worden in plaats van de buisdiameter. •...
Pagina 182 19 Instellingen 19.1 Dialogen en menu's FLUXUS F72* Foutvertraging De foutwaardevertraging is de tijd, na afloop waarvan er een foutwaarde naar een uitgang gestuurd wordt, als er geen geldige meetwaarden beschikbaar zijn. Overige\Dialogen/menu's\Foutvertraging • Druk op ENTER totdat het menupunt Foutvertraging wordt weergegeven. •...
Pagina 183 19 Instellingen FLUXUS F72* 19.2 Meetmodes Omschakeltijd Als in het menu Parameters voor de configuratie van het meetpunt 1 meetpunt (AB) of 2 meetpunten (A|B) is gekozen, het tijdsinterval kan worden ingesteld waarna de transmitter tijdens de meting schakelt tussen de afzonderlijke meetkanalen.
Pagina 184 19 Instellingen 19.3 Meetinstellingen FLUXUS F72* 19.3 Meetinstellingen Overige\Meting\Meetinstellingen • Kies het menupunt Meting in het menu Overige. • Druk op ENTER. • Kies het menupunt Meetinstellingen. • Druk op ENTER. Meerpuntskalibratie Met meerpuntskalibratie is het mogelijk om zeer nauwkeurige meetresultaten uit te voeren. De basis voor de meerpuntskalibratie zijn kalibratiecurven van meetwaardereeksen.
Pagina 185 19 Instellingen FLUXUS F72* 19.4 Maateenheden 19.4 Maateenheden Voor lengte, temperatuur, druk, geluidssnelheid, dichtheid en kinematische viscositeit kunt u de algemene maateenheden in de transmitter instellen. Overige\Maateenheden • Kies het menupunt Maateenheden in het menu Overige. • Druk op ENTER. •...
Pagina 186 19 Instellingen 19.6 Parameterreeksen gebruiken FLUXUS F72* 19.6 Parameterreeksen gebruiken 19.6.1 Inleiding Parameterreeksen zijn gegevensrecords die alle gegevens bevatten voor een bepaalde meettaak: • buisparameters • sensorparameters • mediumparameters • uitgangsopties Door gebruikmaking van parameterreeksen kunnen terugkerende meettaken eenvoudiger en sneller verricht worden. De transmitter kan max.
Pagina 187 19 Instellingen FLUXUS F72* 19.7 Instellen van het contrast 19.7 Instellen van het contrast Overige\Systeeminstellingen\Displaycontrast • Kies het menupunt Systeeminstellingen in het menu Overige. • Druk op ENTER. • Kies het menupunt Displaycontrast. • Druk op ENTER. Het contrast van de weergave kan met de volgende toetsen ingesteld worden: het contrast verhogen het contrast verminderen •...
Pagina 188 19 Instellingen 19.9 Toetsenblokkering FLUXUS F72* Taalkeuze De taalkeuze kan zowel in het menupunt Overige\Systeeminstellingen\Taal als met een HotCode gebeuren: taal HotCode Engels 909044 Duits 909049 Frans 909033 Spaans 909034 Nederlands 909031 Russisch 909007 Pools 909048 Turks 909090 Italiaans 909039 Chinees 909086 Als u het laatste cijfer heeft ingetoetst, verschijnt het hoofdmenu in de gekozen taal in beeld.
Pagina 189 19 Instellingen FLUXUS F72* 19.9 Toetsenblokkering Ingrijpen in de meting Als er een key lock actief is en men drukt een knop in, dan verschijnt gedurende enkele seconden de melding Key lock geactiveerd in beeld. Om een meting te onderbreken, moet de key lock gedeactiveerd zijn. •...
Pagina 190 20 Warmtestroommeting (optie) 20.1 De warmtestroom berekenen FLUXUS F72* Warmtestroommeting (optie) Als de transmitter die optie Warmtestroommeting en 2 temperatuuringangen heeft, dan kan de warmtestroom worden gemeten . Voor dat doel wordt er een temperatuursensor aan de inloop en een aan de uitloop bevestigd. De sensoren worden bij voorkeur bevestigd aan de uitloop.
Pagina 191 20 Warmtestroommeting (optie) FLUXUS F72* 20.2 De meetgrootheid en de maateenheid vastleggen 20.2 De meetgrootheid en de maateenheid vastleggen Parameters\...\Meetgrootheid Parameters • Kies het menu Parameters. • Druk op ENTER totdat het menupunt Meetgrootheid wordt weergegeven. Meetgrootheid • Kies het lijst-item Warmtestroom. →...
Pagina 192 20 Warmtestroommeting (optie) 20.4 Toewijzing van de temperatuuringangen FLUXUS F72* 20.4 Toewijzing van de temperatuuringangen De inloop- en de uitlooptemperatuur wordt toegewezen in de transmitter als Temperatuur inloop of Temp. terugloop. De temperaturen kunnen worden gemeten of als constante waarden worden ingevoerd. De temperatuuringangen moeten worden vrijgegeven zijn in het menu Ingangen.
Pagina 193 Bijvoegsel A FLUXUS F72* A Menustructuur Bijvoegsel Menustructuur Hoofdmenu Parameters Installatie Meting starten Ingangen Uitgangen Meetpunt configureren Medium: c -> T Meting Uitgangen kiezen → Ingangen config. → Toewijzing ingangen Meetpuntnummer Meetpad Vrijgeven Sensor Afst. tussen sensoren Brongrootte Buisparameters Diagnosewaarden Uitvoerbereik Medium Voorstel sensorafstand...
Pagina 194 Bijvoegsel A A Menustructuur FLUXUS F72* Parameterinvoer Hoofdmenu Parameters Meetpunt configureren Meetpuntnummer Sensor Aangesl. sensor Sensor niet gevonden Sensor kiezen Buitendiameter Buismateriaal Buiswanddikte Coating Coating 2 Ommanteling Ruwheid Auto Gebruiker gedefinieerd Medium Meetgrootheid Maateenheid Mediumtemp. Verlengkabel Demping Dynamische demping Foutvertraging Voorw.
Pagina 195 Bijvoegsel A FLUXUS F72* A Menustructuur Datalogger Het bewaren Meetwaardegeheugen Configuratie Meetwaarden wissen Geheugen info Geheugen vrijgeven Start het opslaan → Ringbuffer is geactiveerd → Geheugen vol → Meetw.reeksen → Geheugen gebruik: Event based → Meteen → Hele 5 minuten →...
Pagina 196 Bijvoegsel A A Menustructuur FLUXUS F72* Meting starten Installatie Meting starten Hoofdmenu Mediumtemp. Meetpad Afst. tussen sensoren Signaaltest Afst. tussen sensoren Meting Meting tonen Meting stoppen Hoofdmenu Leesmode Legenda alleen als in Overige\Speciale instelling\Medium: c -> T is vrijgegeven 2024-03-01, UMFLUXUS_F72xV2-2NL...
Pagina 197 Bijvoegsel A FLUXUS F72* A Menustructuur Uitgangen configureren Uitgangen Modes → Stroom stroomuitgangen → Spanning → Digitale uitgang Aktieve Passieve ... vrijgeven Brongrootte Geluidssnelh. Doorstromingsgrooth. Totalizers Mediumeigenschap Diagnosewaarden Overige Event trigger Impuls Impulsmode Status Waarden → → Continue Burst impuls impuls Uitvoerbereik Uitvoerbereik...
Pagina 198 Bijvoegsel A A Menustructuur FLUXUS F72* Ingangen Ingangen Toewijzing ingangen Ingangen config. Beschikbare → Temperatuur meetgrootheden → Stroom → Spanning → Binair Beschikbare ingangen Temperatuur Tx vrijgeven Pt100/Pt1000 Temperatuuroffset → Temperatuur Triggerwaarde Functie → In bereik → MAX (x>grenswaard) → Buiten breik →...
Pagina 199 Bijvoegsel A FLUXUS F72* A Menustructuur Ingangen Ingangen Ingangen config. Stroom Ix vrijgeven → Temperatuur → Stroom → Spanning → Binair Brongrootte Gebruiker gedefinieerd Stroom → Temperatuur → Druk → Dichtheid Naam van de ingang → Kin. viscositeit → Dyn. viscositeit Maateenheid Decimalen Invoerbereik...
Pagina 200 Bijvoegsel A A Menustructuur FLUXUS F72* Ingangen Ingangen Ingangen config. Spanning Ux vrijgeven → Temperatuur → Stroom → Spanning → Binair Brongrootte Gebruiker gedefinieerd Stroom → Temperatuur → Druk → Dichtheid Naam van de ingang → Kin. viscositeit → Dyn. viscositeit Maateenheid Binair Decimalen...
Pagina 201 Bijvoegsel A FLUXUS F72* A Menustructuur Speciale instellingen Overige Speciale instelling Max. versterking NoiseTrek vrijgeven Voorinstelling Gebruiker gedefinieerd Voorinstelling Buissignaaldetectie HybridTrek Voorinstelling Gebruiker gedefinieerd Start in meetmode [3], [4] PIG herkenning TransitTime FastFood NoiseTrek Algemene instellingen Alleen ... mode Turbulentiemode Medium: c ->...
Pagina 202 Bijvoegsel A A Menustructuur FLUXUS F72* Kalibratie Als Kanaalgebas. parametr. is geselecteerd voor de configuratie van het meetpunt, dan kunnen de instellingen afzonderlijk worden gemaakt voor elk meetkanaal. Kalibratie Cut-off-flow Strom-snelh. grensw. LWT buiswandcalib. [3, 4] Voorinstelling Gebruiker gedefinieerd Lineaire kalibratie Profielcorrectie Voorinstelling Voorinstelling...
Pagina 203 Bijvoegsel A FLUXUS F72* A Menustructuur Warmtestroommeting Parameters Ingangen Temperatuur Meetgrootheid → Warmtestroom Pt100/Pt1000 Applicatie Offset Triggerwaarde Koelen Verwarmen Sensorpositie Functie Inloop Uitloop → MAX (x>grenswaard) → In bereik → MIN (x<grenswaard) → Buiten breik → ERR (x=uitval) Warmtestroom Bereikscentrum Triggerwaarde Voorteken Absolute waarde...
Pagina 204 Bijvoegsel A A Menustructuur FLUXUS F72* Events – overzicht Oorzaak Ingangsgrootheden Meetgrootheid Ingangen Parameters → Temperatuur → Doorstromingsgrooth. → Stroom → Geluidssnelheid → Totalizers → Mediumeigenschap → Diagnosewaarden Voorwaarde Event trigger → Schakelvoorwaarde → Resetgedrag → Retardatie → Uitvalvertraging Handeling Datalogging Funktiebesturing Snap aanmaken...
Pagina 205 Bijvoegsel A FLUXUS F72* A Menustructuur Event trigger definiëren Functies Event trigger Rx kiezen Rx vrijgeven Brongrootte Geluidssnelh. Doorstromingsgrooth. Totalizers Mediumeigenschap Diagnosewaarden Overige Functie → MAX (x>grenswaard) → MIN (x<grenswaard) → In bereik → Buiten breik → ERR (x=uitval) Type Niet houdend Kortstondig stoppen Houdend...
Pagina 206 Bijvoegsel A A Menustructuur FLUXUS F72* Afstandsbestuurde functies Oorzaak Ingangen Functies Voorwaarde Event trigger Temperatuur Stroom Vrijgeven Vrijgeven Rx kiezen Pt100/Pt1000 Brongrootte Rx vrijgeven Brongrootte Voorwaarde Triggerwaarde Functie → MAX (x>grenswaard) → MIN (x<grenswaard) → In bereik → Buiten breik →...
Pagina 207 Bijvoegsel A FLUXUS F72* A Menustructuur Op events gebaseerd bewaren van de meetwaarden Oorzaak Ingangen Functies Voorwaarde Event trigger Temperatuur Stroom Vrijgeven Vrijgeven Rx kiezen Pt100/Pt1000 Brongrootte Rx vrijgeven Brongrootte Voorwaarde Triggerwaarde Functie → MAX (x>grenswaard) → MIN (x<grenswaard) → In bereik →...
Pagina 208 Bijvoegsel A A Menustructuur FLUXUS F72* Rekenkanalen Deze functie is alleen beschickbar in de SuperUser- of SuperUser uitgebr.-mode. Parameters Kanaalgebas. parametr. Kanaal x Kanaal x Meetpuntnummer Verrekening Sensorkeuze Soort verrekening Buisparameters Middel (alle kanal OK) Middel (1 kanaal OK) Speciaal Meetgrootheid Mediumtemp.
Pagina 209 Bijvoegsel A FLUXUS F72* A Menustructuur Voorbeeld 1 De diagnosewaarden moeten worden gecontroleerd. Als de SCNR lager is dan 20 dB, dan moet er een snap worden opgewekt. oorzaak: SCNR < 20 dB voorwaarde: R1 met SCNR < 20 dB handeling: snap opwekken Functies...
Pagina 210 Bijvoegsel A A Menustructuur FLUXUS F72* Voorbeeld 2 De log interval van alle meet- en diagnosewaarden binnen een bepaald temperatuurbereik moet worden veranderd. De normale log interval van alle meet- en diagnosewaarden bedraagt 1 h. Als de temperatuur buiten het vastgelegde bereik van 20…40 °C ligt, moet de log interval 1 min bedragen.
Pagina 211 Bijvoegsel A FLUXUS F72* A Menustructuur Voorbeeld 3 De stromingssnelheid wordt gemeten. Als de stromingssnelheid ≤ 5 m/s is, dan meet de transmitter in TransitTime-mode. Als de stromingssnelheid > 5 m/s is, dan moet de transmitter meten in FastFood-mode. oorzaak: stromingssnelheid >...
Pagina 212 Bijvoegsel A B Maateenheden FLUXUS F72* Maateenheden Lengte/ruwheid maateenheid beschrijving millimeter inch Temperatuur maateenheid beschrijving °C graden Celsius graden Fahrenheit °F Druk maateenheid beschrijving bar(a) bar (absoluut) bar(g) bar (relatief) psi(a) pond per vierkante inchch (absoluut) pond per vierkante inch (relatief) psi(g) Dichtheid maateenheid...
Pagina 213 Bijvoegsel A FLUXUS F72* B Maateenheden Volumestroom maateenheid beschrijving voorinstelling volume (getotaliseerd) kubieke meter per dag m3/d m3/h kubieke meter per uur m3/min kubieke meter per minuut m3/s kubieke meter per seconde kubieke kilometer per uur km3/h millimeter per minuut ml/min liter per uur l/min...
Pagina 214 Bijvoegsel A B Maateenheden FLUXUS F72* maateenheid beschrijving voorinstelling volume (getotaliseerd) CCFD hundred cubic feet per day (honderd kubieke voeten per dag) CCFH hundred cubic feet per hour (honderd kubieke voeten per uur) million cubic feet per day (miljoen kubieke voeten per dag) MMCFD MMCF MMCFH...
Pagina 215 Bijvoegsel A FLUXUS F72* B Maateenheden Massastroom maateenheid beschrijving massa (getotaliseerd) ton per uur ton per dag kilogram per uur kg/h kg/min kilogram per minuut kg/s kilogram per seconde gram per seconde pond per dag lb/d lb/h pond per uur lb/m pond per minuut lb/s...
Pagina 216 Bijvoegsel A C Referentie FLUXUS F72* Referentie De volgende tabellen zijn bedoeld als hulpmiddel voor de gebruiker. De nauwkeurigheid van de gegevens hangt af van de samenstelling, de temperatuur en de verwerking van het materiaal. FLEXIM is niet aansprakelijk voor onnauwkeurigheden.
Pagina 217 Bijvoegsel A FLUXUS F72* C Referentie Typische ruwheidswaarden van buisleidingen De waarden berusten op ervaring en metingen. materiaal absolute ruwheid [mm] getrokken buizen van bontmetaal, glas, kunststof en lichtmetaal 0…0.0015 getrokken stalen buizen 0.01…0.05 fijngepolijst, geschuurd oppervlak max. 0.01 gepolijst oppervlak 0.01…0.04 gevijld oppervlak 0.05…0.1...
Pagina 218 Bijvoegsel A C Referentie FLUXUS F72* Typische eigenschappen van gekozen media bij 20 °C C.3.1 Stoffenmengsels met een vaste samenstelling medium verklaring geluids- dichtheid kinematische geldigheids- snelheid [kg/m viscositeit bereik van de [m/s] stofgegevens [°C] Water water vloeibaar 1482 0...350 onder druk vervloeid -180...+97 Propaan...
Pagina 219 Bijvoegsel A FLUXUS F72* C Referentie C.3.2 Stoffenmengsels met een variabele samenstelling medium verklaring parametre- geluids- dichtheid kine- geldig- ring snelheid [kg/m matische heidsbereik [m/s] viscositeit van de stof- gegevens Glycol/H2O ethyleenglycol glycolaandeel 1482...1710 999...1132 1...23 -30...+150 °C 0...100 % koolwaterstof API gravity 530...1800...
Pagina 220 Bijvoegsel A C Referentie FLUXUS F72* Eigenschappen van water bij 1 bar en bij verzadigingsdruk mediumtemperatuur mediumdruk geluidssnelheid soortelijk gewicht specifieke warmte [°C] [bar] [m/s] [kg/m³] [kJ/kg/K 1.013 1402.9 999.8 4.219 1.013 1447.3 999.7 4.195 1.013 1482.3 998.2 4.184 1.013 1509.2 995.6 4.180...
Pagina 221 Bijvoegsel A FLUXUS F72* D Rechtelijke informatie – Open Source licenties Rechtelijke informatie – Open Source licenties De software van dit product bevat de volgende Open Source software, waarop de Apache licentie versie 2.0 van januari 2004 van toepassing is: 1.
Pagina 222 Bijvoegsel A D Rechtelijke informatie – Open Source licenties FLUXUS F72* 3. uC-DHCPc https://github.com/weston-embedded/uC-DHCPc/tree/v2.11.01 https://github.com/weston-embedded/uC-DHCPc/blob/v2.11.01/LICENSE https://github.com/weston-embedded/uC-DHCPc/blob/v2.11.01/NOTICE ATTENTION ALL USERS OF THIS REPOSITORY: The original work found in this repository is provided by Silicon Labs under the Apache License, Version 2.0. Any third party may contribute derivative works to the original work in which modifications are clearly identified as being licensed under: (1) the Apache License, Version 2.0 or a compatible open source license;...
Pagina 223 Bijvoegsel A FLUXUS F72* D Rechtelijke informatie – Open Source licenties TERMS AND CONDITIONS FOR USE, REPRODUCTION, AND DISTRIBUTION 1. Definitions. "License" shall mean the terms and conditions for use, reproduction, and distribution as defined by Sections 1 through 9 of this document. "Licensor"...
Pagina 224 Bijvoegsel A D Rechtelijke informatie – Open Source licenties FLUXUS F72* (d) If the Work includes a "NOTICE" text file as part of its distribution, then any Derivative Works that You distribute must include a readable copy of the attribution notices contained within such NOTICE file, excluding those notices that do not pertain to any part of the Derivative Works, in at least one of the following places: within a NOTICE text file distributed as part of the Derivative Works;...
Pagina 225 Bijvoegsel A FLUXUS F72* E Conformiteitsverklaringen Conformiteitsverklaringen Voor de EU-conformiteitsverklaring volgens de ATEX-richtlijn, zie document SIFLUXUS. UMFLUXUS_F72xV2-2NL, 2024-03-01...
Pagina 226 Bijvoegsel A E Conformiteitsverklaringen FLUXUS F72* 2024-03-01, UMFLUXUS_F72xV2-2NL...
Pagina 228 © 2024 Emerson. Alle rechten voorbehouden. De verkoopvoorwaarden van Emerson zijn op verzoek verkrijgbaar. Het Emerson-logo is een handelsmerk en dienstmerk van Emerson Electric Co. Flexim is een merk van een van de bedrijven van de Emerson-bedrijvengroep. Alle overige merken zijn eigendom van...
