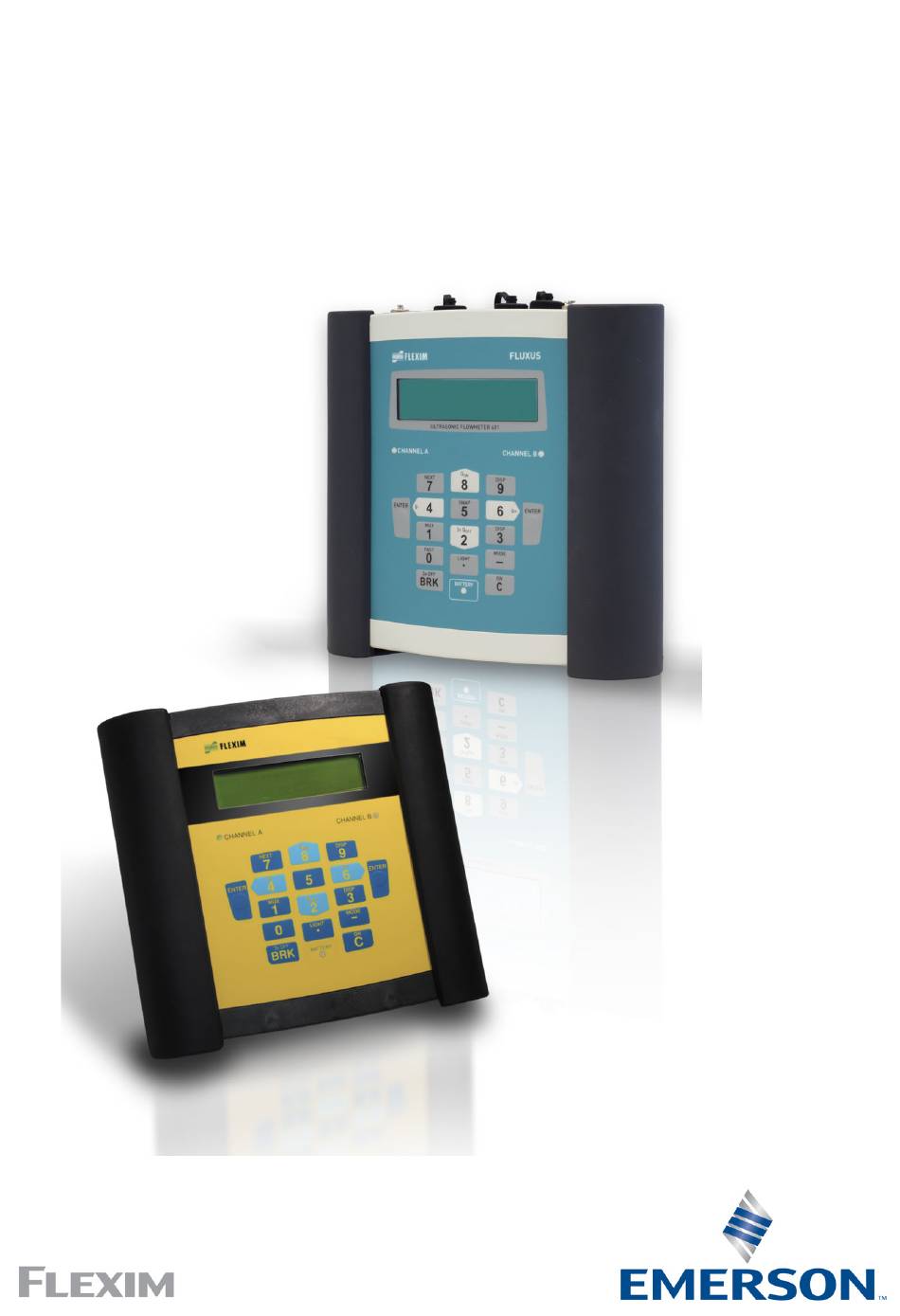

Pagina 1 Handleiding UMFLUXUS_F60xV5-4-0-0NL AN 27518 2025-03-01 Emerson FLUXUS F601, F608 Ultrasone flowmeter...
Pagina 3 FLUXUS F60x Inhoudsopgave Inhoudsopgave Inleiding ............7 Veiligheidsinstructies .
Pagina 4 Inhoudsopgave FLUXUS F60x Programmavertakkingen ......... 84 HotCodes .
Pagina 5 FLUXUS F60x Inhoudsopgave Ingangen ........... 139 14.1 Toewijzing van de temperatuuringangen aan de meetkanalen .
Pagina 6 Inhoudsopgave FLUXUS F60x 18.3 De stromingsparameters vastleggen ....... 186 18.4 Begrenzing van de signaalversterking .
Pagina 7 FLUXUS F60x Inleiding Deze gebruiksaanwijzing is geschreven voor de gebruikers van de ultrasone debietmeter FLUXUS. Zij bevat belangrijke informatie over het meetapparaat, hoe er correct mee ge- werkt moet worden en hoe beschadigingen voorkomen kunnen worden. Maak uzelf ver- trouwd met de veiligheidsinstructies. U moet de gebruiksaanwijzing volledig gelezen en begrepen hebben, voordat u het meetapparaat gebruikt.
Pagina 8 FLUXUS F60x Opmerking! Deze tekst bevat belangrijke opmerkingen voor het gebruik van het meetinstrument. De handleiding bewaren De handleiding moet altijd binnen bereik zijn op de plaats van gebruik van het meetin- strument. De handleiding moet altijd beschikbaar zijn voor de gebruiker. Beoordeling door de gebruiker Wij hebben alles gedaan om de juistheid van de inhoud van deze handleiding te garan- deren.
Pagina 9 FLUXUS F60x Veiligheidsinstructies Algemene veiligheidsinstructies Lees de handleiding volledig en zorgvuldig door voordat u met de werkzaamheden gaat beginnen. Als u de instructies - in het bijzonder de veiligheidsinstructies - niet opvolgt, dan is uw ge- zondheid in gevaar en kan er materiële schade ontstaan. Neem contact op met FLEXIM als u hier vragen over heeft.
Pagina 10 FLUXUS F60x • De sensoren worden met de meegeleverde sensorbevestiging aan de buis bevestigd. • Houd de gebruiksomstandigheden in het oog b.v. omgeving, spanningsbereiken. Kijk voor de technische gegevens van transmitter, sensoren en toebehoren in de techni- sche specificatie. Ondoelmatig gebruik Beschouwd als niet doelmatig gebruik in termen van misbruik: •...
Pagina 11 FLUXUS F60x Veiligheidsinstructies voor exploitanten • De exploitant dient het personeel zodanig te kwalificeren dat het zijn taken kan vervul- len. Hij dient het personeel te voorzien van de vereiste persoonlijke veiligheidsuitrusting en verplichtende instructies te geven over het dragen van de veiligheidsuitrusting. Wij adviseren om een gevarenanalyse te verrichten op de werkplek.
Pagina 12 FLUXUS F60x Afb. 2.1: Transmitter Veiligheidsinstructies voor het transport • Als u tijdens het uitpakken transportschade vaststelt, neem dan onmiddellijk contact op met de leverancier of met FLEXIM. • De transmitter is een gevoelig elektronisch meetinstrument. Voorkomen schokken en stoten. •...
Pagina 13 FLUXUS F60x Grondbeginselen Bij de ultrasone debietmeting wordt de stromingssnelheid gemeten van een medium dat door een buis stroomt. Andere meetgrootheden worden afgeleid van de stromingssnel- heid en - indien nodig - van bijkomende meetgrootheden. Meetprincipe De stromingssnelheid van het medium wordt in de TransitTime-mode gemeten volgens het procédé...
Pagina 14 FLUXUS F60x Akoestische calibratiefactor k  ----------- -  De akoestische calibratiefactor k is een sensorparameter die resulteert uit de geluids- snelheid c in de sensor en de instralingshoek. De uitbreidingshoek in het aangrenzende medium of buismateriaal wordt berekend volgens de brekingswet: ...
Pagina 15 FLUXUS F60x De gemiddelde stromingssnelheid van het medium wordt als volgt berekend: t ---------- - v = k · k ·   – gemiddelde stromingssnelheid van het medium – stromingsmechanische calibratiefactor – akoestische calibratiefactor Δt – looptijdverschil – looptijd in het medium γ...
Pagina 16 FLUXUS F60x Afb. 3.2: Meetpad van het signaal tegen de stroomrichting in verkorting van het meetpad α α α β meetpad zonder γ stroming γ meetpad met stroomrichting van stroming het medium c – geluidssnelheid 1 – sensor (zender) 2 – sensor (ontvanger) 3 –...
Pagina 17 FLUXUS F60x 3.1.3 De stromingssnelheid meten in de NoiseTrek-mode Bij een hoog aandeel gasbellen en/of vaste deeltjes in het medium kan de demping van het ultrasone signaal te groot zijn dat het medium niet volledig kan worden doorstraald en dus een meting in de TransitTime-mode is dan niet mogelijk. In dit geval moet de NoiseTrek-mode worden gebruikt.
Pagina 18 FLUXUS F60x Afhankelijk van de demping van de ultrasone signaal kan de afwijking van de meetwaar- de in de NoiseTrek mode groter zijn dan in de TransitTime mode. 3.1.4 De stromingssnelheid meten in de HybridTrek-mode De HybridTrek mode verbindt de TransitTime mode en de NoiseTrek mode. Bij een me- ting in de HybridTrek-mode schakelt de transmitter –...
Pagina 19 FLUXUS F60x Meetopstellingen 3.2.1 Begrippen doorstralingsopstelling reflectieopstelling De sensoren zijn aan de tegenover elkaar lig- De sensoren zijn aan dezelfde zijde van de gende zijden van de buis gemonteerd. buis gemonteerd. Meetpad De weg die het ultrasone signaal aflegt als het de buis eenmaal doorkruist. Het aantal weglengten is: •...
Pagina 20 FLUXUS F60x Sensorafstand De sensorafstand wordt gemeten aan de binnenkant van de sensoren. reflectieopstelling doorstralingsopstelling (positieve sensorafstand) doorstralingsopstelling (negatieve sensorafstand) a – sensorafstand Geluidsstraalniveau Niveau, waarin 1 of meerdere meetpaden of stralen liggen. Afb. 3.8: 2 stralen op één niveau Afb.
Pagina 21 FLUXUS F60x 3.2.2 Voorbeelden doorstralingsopstelling met 1 straal reflectieopstelling met 1 straal 1 sensorpaar 1 sensorpaar 1 meetpad 2 meetpaden 1 straal 1 straal 1 niveau 1 niveau doorstralingsopstelling met 2 stralen reflectieopstelling met 2 stralen op 2 niveau’s 2 sensorparen 2 sensorparen 2 meetpaden 4 meetpaden...
Pagina 22 FLUXUS F60x Akoestische doorstraalbaarheid De buis moet op het meetpunt akoestisch doorstraalbaar zijn. Er is sprake van akoesti- sche doorstraalbaarheid als de buis en het medium het geluidssignaal niet zo sterk dem- pen dat het volledig geabsorbeerd wordt voordat het de tweede sensor bereikt. De demping van buis en medium wordt beïnvloed door: •...
Pagina 23 FLUXUS F60x Verticale buis Kies het meetpunt op een plaats waar de vloeistof stijgt. De buis moet volledig gevuld zijn, zie Afb. 3.12 en Afb. 3.13. Afb. 3.12: Aanbevolen aanbrenging van de Afb. 3.13: Ongunstige aanbrenging van de sensoren sensoren Vrije in- of uitloop Kies het meetpunt op een plaats op de buis die niet kan leeglopen, zie Afb.
Pagina 24 FLUXUS F60x Ongestoord stromingsprofiel Veel doorstromingselementen (b.v. bochtstukken, ventielen, pompen, reducties) veroor- zaken een lokale vervorming van het stromingsprofiel. Het voor een correcte meting ver- eiste axiaalsymetrische stromingsprofiel in de buis bestaat dan niet meer. Door zorgvul- dige keuze van het meetpunt is het mogelijk, de invloed van storingsbronnen te beper- ken.
Pagina 25 FLUXUS F60x Tab. 3.1: Aanbevolen afstanden t.o.v. storingsbronnen; D – nominale diameter op het meetpunt, l – aanbevolen afstand tussen de storingsbron en de sensorpositie storingsbron: ventiel inloop: l ≥ 40 D uitloop: l ≥ 5 D storingsbron: reductie inloop: l ≥ 10 D uitloop: l ≥...
Pagina 26 FLUXUS F60x Productbeschrijving Meetsysteem Het meetsysteem bestaat uit de transmitter, de ultrasoonsensoren en de buis waarop wordt gemeten (zie Afb. 4.1). Afb. 4.1: Voorbeeld voor een meetopstelling 1 – sensor 2 – buis 3 – transmitter De sensoren worden op de buitenkant van de buis bevestigd. Zij verzenden en ontvan- gen ultrasone signalen door het medium.
Pagina 27 FLUXUS F60x Afb. 4.2: Bedieningsveld van de transmitter >PAR< mtn opt sf Parameter 1 – weergave 2 – toetsenbord Voor de beschrijving van de afzonderlijke programmavertakkingen, zie Tab. 4.1. Tab. 4.1: Beschrijving van de programmavertakkingen programmavertakking beschrijving Voordat er een meting kan worden gestart, moeten de sensor-, Parameter buis- en mediumparameters in de programmavertakking Parameter worden ingevoerd.
Pagina 28 FLUXUS F60x Navigeren 4.3.1 Keuzelijst Als er een verticale pijl ↕ in beeld verschijnt, bevat het menupunt een keuzelijst. De huidi- ge lijstnotering verschijnt in de onderste regel. Parameter ↕ voor kanaal • Scroll met de toets om een lijstnotering in de onderste regel te kiezen. •...
Pagina 29 FLUXUS F60x Toetsenbord Het toetsenbord heeft 15 toetsen, 3 daarvan zijn functietoetsen: ENTER, BRK en C. Sommige toetsen hebben meerdere functies. Zij kunnen worden gebruikt voor het invoe- ren van waarden, het scrollen in keuzelijsten en voor het uitvoeren van speciale functies (b.v.
Pagina 30 FLUXUS F60x Tab. 4.5: Tekst invoeren de cursor positioneren "A" verschijnt en het hoofdlettergebruik wordt geactiveerd "Z" verschijnt en het hoofdlettergebruik wordt geactiveerd omschakelen tussen kleine letters en hoofdletters het voorafgaande/volgende teken kiezen een teken wissen en een spatie schrijven Automatisch voorwaarts of achterwaarts scrollen binnen de ingekorte ASCII-karakterset.
Pagina 31 FLUXUS F60x Transport en opslag Voorzichtig! Bij het verpakken kan de transmitter omlaagvallen. De kans bestaat dat lichaamsdelen bekneld raken of dat het meetinstru- ment wordt beschadigd. → Beveilig de transmitter tegen omlaagvallen tijdens het verpakken. → Draag de voorgeschreven persoonlijke veiligheidsuitrusting. →...
Pagina 32 FLUXUS F60x Montage Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen (ATEX, IECEx) Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie het document SIFLUXUS_608). Gevaar! Explosiegevaar bij gebruik van de meetapparaat FLUXUS *608**-F2 in explosieve omgevingen...
Pagina 33 FLUXUS F60x Transmitter 6.1.1 Opbouw van de transmitter Afb. 6.1: Bedieningsveld van de transmitter 1 – weergave, 2 × 16 tekens (met achtergrondverlichting) 2 – statusweergave "SIGNAL" 3 – toetsenbord 4 – statusweergave "BATTERY" Op de achterkant van de transmitter is een draagbeugel gemonteerd, zie Afb. 6.2. De draagbeugel doet tevens dienst als standbeugel.
Pagina 34 FLUXUS F60x 6.1.2 De transmitter monteren 6.1.2.1 Neerzetten • Trek de draagbeugel helemaal tot aan het bevestigingsplaatje naar achter toe, zie Afb. 6.3. Afb. 6.3: De transmitter neerzetten 1 – draagbeugel 2 – bevestigingsplaatje 6.1.2.2 Ophangen • Druk de twee uiteinden van de draagbeugel naar buiten toe en beweeg ze langs het bevestigingsplaatje.
Pagina 35 FLUXUS F60x 6.1.2.3 Buismontage Important! De buistemperatuur mag niet hoger zijn dan de bedrijfstemperatuur van de transmitter. • Breng de spanriem met de rustknop aan de buis aan. • Span de riem met de ratel. • Breng de rustknop in de opening in het bevestigingsplaatje aan de achterzijde van de transmitter, zie Afb.
Pagina 36 FLUXUS F60x Sensoren 6.2.1 Voorbereiding 6.2.1.1 Het meetpunt kiezen De correcte keuze van het juiste meetpunt is doorslaggevend voor betrouwbare meetre- sultaten en een hoge meetnauwkeurigheid. Een meting aan een buis is mogelijk als: • het ultrasoon geluid zich verspreidt met een amplitude die hoog genoeg is •...
Pagina 37 FLUXUS F60x Important! De buis moet zo stevig zijn dat zij bestand is tegen de belasting die ontstaat als gevolg van de sensoren en spanbanden. Opmerking! Houdt u zich aan de keuzecriteria van de buis en het meetpunt. Roest, verf of aanslag op de buis absorberen het geluidssignaal. Een goed akoestisch contact tussen de buis en sensoren bereikt u als volgt: •...
Pagina 38 FLUXUS F60x 2-straal-doorstralingsopstelling Reflectieopstelling met 2 stralen op 2 niveau’s X-rangschikking • dezelfde kenmerken als bij reflectieop- stelling met 1 straal • extra eigenschap: invloeden op het stromingspatroon wor- den gecompenseerd, omdat er op 2 niveau’s wordt gemeten versprongen X-rangschikking •...
Pagina 39 FLUXUS F60x Verticaal lopende buizen Horizontaal lopende buizen stroom- richting bochtstukniveau bochtstukniveau stroomrichting • Het geluidsstraalniveau wordt gekozen in • Het geluidsstraalniveau wordt gekozen in een hoek van 90° t.o.v. het bochtstukni- een hoek van 90° ± 45° t.o.v. het bocht- veau.
Pagina 40 FLUXUS F60x 6.2.2 De sensoren monteren Important! Ga voorzichtig om met de sensoren. Laten de sensoren niet op de sensorkabel bun- gelen. Important! Ga voorzichtig om met de sensorkabels. Vermijd te kort doorbuigen of knikken, vooral bij gelijktijdige trekbelasting. 6.2.2.1 De sensoren afstellen en de sensorafstand bepalen Let op de afstelling van de sensoren.
Pagina 41 FLUXUS F60x 6.2.2.2 Rangschikking van de sensoren Voor de rangschikking van de sensoren en montagerails bestaan verscheidene varianten: Afb. 6.8: Rangschikking van de sensoren en montagerails reflectieopstelling, 1 rail reflectieopstelling, 2 rails doorstralingsopstelling, 2 rails parallel doorstralingsopstelling, 2 rails verplaatst UMFLUXUS_F60xV5-4-0-0NL, 2025-03-01...
Pagina 42 FLUXUS F60x 6.2.2.3 De sensoren met klemschoenen en kettingen bevestigen • Steek de sensoren in de klemschoen. Draai de schroef aan de bovenkant van de klem- schoen 90° zodat het uiteinde van de schroef in de gleuf van de ingestoken sensor te- rechtkomt en vastgeklemd wordt.
Pagina 43 FLUXUS F60x 6.2.2.4 De sensoren met klemschoenen en kettingen bevestigen • Steek de sensoren in de klemschoen. Draai de schroef aan de bovenkant van de klem- schoen 90° zodat het uiteinde van de schroef in de gleuf van de ingestoken sensor te- rechtkomt en vastgeklemd wordt.
Pagina 44 FLUXUS F60x 6.2.2.5 De sensoren met een draagbare Variofix-rail met kettingen bevestigen Elke sensor wordt normaal gesproken in een eigen Variofix-rail bevestigd. Als de senso- rafstand klein is en beide sensoren zich aan dezelfde kant van de buis bevinden (reflec- tieopstelling), dan kunnen beide sensoren in een Variofix-rail worden bevestigd.
Pagina 45 FLUXUS F60x Afb. 6.11: Variofix-rail met kettingen 1 – schroef 2 – rail 3 – sensor 4 – kettingspanner 5 – horizontale gleuf 6 – railhouder 7 – cilinder 8 – kogelketting 9 – gleuf 10 – veerbeugel 11 – kartelschroef Temperatuursensor 6.3.1 Buis voorbereiden...
Pagina 46 FLUXUS F60x • Reinig de buis op het meetpunt. – Verwijder isolatiemateriaal, roest of afgebladderde verf. – Maak een laklaag glad door ze te schuren. De verf hoeft niet volledig verwijderd te worden. • Gebruik koppelfolie of breng warmtegeleidende pasta of koppelpasta aan op het con- tactvlak van de temperatuursensor.
Pagina 47 FLUXUS F60x Afb. 6.12: Spanslot Afb. 6.13: Temperatuursensor op de buis 6.3.2.2 Met FLEXIM-spanslot monteren Voorzichtig! De snijkant van de spanband is scherp. Gevaar voor letsel! → Ontbraam scherpe randen. → Draag de voorgeschreven persoonlijke veiligheidsuitrusting. → Houdt u zich aan de geldende voorschriften. •...
Pagina 48 FLUXUS F60x Afb. 6.14: FLEXIM-spanslot 6.3.2.3 Met snelspanslot monteren Voorzichtig! De snijkant van de spanband is scherp. Gevaar voor letsel! → Ontbraam scherpe randen. → Draag de voorgeschreven persoonlijke veiligheidsuitrusting. → Houdt u zich aan de geldende voorschriften. • Kort het spanband af (buisomtrek + tenminste 120 mm). •...
Pagina 49 FLUXUS F60x 6.3.3 De temperatuursensor monteren (reactietijd 8 s) • Maak de beschermplaat en de isolatieschuimstof aan de temperatuursensor vast, zie Afb. 6.16. • Pak het verende uiteinde van de ketting vast en schuif de eerste kogel in één van de twee spleten aan de bovenkant van de temperatuursensor, zie Afb.
Pagina 50 FLUXUS F60x Aansluiting FLUXUS *601 7.1.1 Sensoren Wij raden u aan de kabels vóór het aansluiten van de sensoren van het meetpunt naar de transmitter te leggen om het aansluitpunt niet te belasten. De aansluitingen bevinden zich aan de bovenkant van de transmitter, zie Afb. 7.1. •...
Pagina 51 FLUXUS F60x 7.1.2 Spanningsvoorziening De transmitter kan worden gebruikt met de ingebouwde accu, de voeding of de accukof- fer PP026NN, zie het document QSPowerPack_PP026. 7.1.2.1 Gebruik met de accu De transmitter heeft een Li-Ion-accu zodat hij zonder stroomnet gebruikt kan worden. Bij levering is de accu ca.
Pagina 52 FLUXUS F60x Accu laden Sluit de netadapter aan op de transmitter, zie paragraaf 7.1.2.2. Schakel de transmitter in. Het laden begint automatisch. Tijdens het laden is de LED "BATTERY" groen en knip- pert ze. De max. laadduur bedraagt ca. 8 uur. Tijdens het laden moet de omgevingstemperatuur tussen 0 en 45 °C liggen.
Pagina 53 FLUXUS F60x Automatische uitschakelfunctie Als de transmitter met een accu werkt, heeft hij een automatische uitschakelfunctie. De transmitter wordt automatisch uitgeschakeld als: • er geen meting plaatsvindt en er binnen de 10 min geen toets wordt ingedrukt of • de accu leeg is. SCHAKELT AUT.UIT Deze melding verschijnt in beeld voordat de transmitter automatisch uitgeschakeld wordt.
Pagina 54 FLUXUS F60x 7.1.3 Uitgangen Waarschuwing! Gevaar door geleidende verontreinigingen Open de doos van de adapter alleen in veilige omgevingsomstandighe- den (b.v. luchtvochtigheid < 90 %, geen geleidende verontreinigingen, geen explosieve atmosfeer). Opmerking! Bij het aansluiten, let ook op de gegevens voor het toewijzen van de uitgangen op het typeplaatje aan de achterzijde van de transmitter.
Pagina 55 FLUXUS F60x Afb. 7.4: De uitgangsadapter op de transmitter aansluiten T2/T4 T1/T3 CH A CH B DC-IN COMM 12 V Output Input -P1+ -P2+ -P3+ -P4+ -P5+ -P6+ -P7+ -P8+ 1 – uitgangsadapter voor 2 stroomuitgangen (rood (+), zwart (-)) 2 –...
Pagina 56 FLUXUS F60x Tab. 7.1: Circuit van de uitgangen uitgang transmitter externe circuit opmerking interne aan- circuit sluiting schakelbare actieve stroomuitgang stroomuit- < 350 Ω gang = 28 V → ∞) = 24 V ± 2.4 V passieve stroomuitgang = 8…30 V >...
Pagina 57 FLUXUS F60x Tab. 7.1: Circuit van de uitgangen uitgang transmitter externe circuit opmerking interne aan- circuit sluiting binaire circuit 1 ≤ 26 V uitgang ≤ 100 mA (optorelais) [kΩ] = U [mA] circuit 2 Het aantal, het type en de aansluitingen van de uitgangen zijn afhankelijk van de order. is de som van alle Ohmse weerstanden in de stroomkring (bijv.
Pagina 58 FLUXUS F60x 7.1.4 Ingangen Opmerking! Houdt u zich bij het aansluiten van de ingangen ook aan de gegevens op het type- plaatje op de achterzijde van de transmitter. Important! De max. spanning tussen de ingangen en de interne spanningsvoorziening van de transmitter bedraagt 42 V DC (permanent).
Pagina 59 FLUXUS F60x Tab. 7.2: Overzicht van de adapters ingangsadapter adapter voor spannings- adapter voor de actieve en stroomingangen stroomingang passieve stroomafnemer • bij gebruikmaking van T1 en T3 • voor een stroomingang • voor de spanningsvoor- ziening via een actieve •...
Pagina 60 FLUXUS F60x Afb. 7.6: Aansluiting van 1 of 2 temperatuur- Afb. 7.7: Aansluiting van 3 of 4 temperatuur- sensoren sensoren T2/T4 T1/T3 CH A CH B T2/T4 T1/T3 CH A CH B DC-IN COMM DC-IN COMM 12 V 12 V Output Input Output...
Pagina 61 FLUXUS F60x 7.1.4.3 Stroomingang Een actieve stroombron of een passieve stroomafnemer met externe spanningsvoorzie- ning kan aangesloten worden op een passieve stroomingang. Tab. 7.3: Aansluiting van een actieve stroombron ingang transmitter externe circuit opmerking interne aansluiting circuit passieve constante stroomingang overstroom: max.
Pagina 62 FLUXUS F60x Voorbeeld Een passieve stroomafnemer met externe spanningsvoorziening (bijv. een druktrans- mitter) wordt aangesloten op een passieve stroomingang. Technische gegevens van de druktransmitter: = 11...30 V DC = 4...20 mA (I = 22 mA) a max voor de bedrijf van de passieve druktransmitter: ·...
Pagina 63 FLUXUS F60x Afb. 7.8: Aansluiting van 1 of 2 spannings- of Afb. 7.9: Combinatie van temperatuur-, stroombrons spannings- en stroommeting (voorbeeld) T2/T4 T1/T3 T2/T4 T1/T3 CH A CH B CH A CH B COMM DC-IN DC-IN COMM 12 V 12 V Output Input Output...
Pagina 64 FLUXUS F60x 7.1.4.4 Aansluiting van een passieve stroomafnemer op een passieve stroomingang Als u een passieve stroomafnemer (bijv. druktransmitter) aansluiten op een passieve stroomingang, moet een externe spanningsvoorziening gebruiken. Als de transmitter een actieve stroomuitgang heeft, dan kunt u de uitgang met behulp van de adapter voor de actieve stroomingang gebruiken als spanningsvoorziening.
Pagina 65 FLUXUS F60x Afb. 7.11: Combinatie van temperatuur-, spannings- en stroommeting (voorbeeld) T2/T4 T1/T3 CH A CH B DC-IN COMM 12 V Output Input passieve stroomafnemer 1 – ingangsadapter 2 – temperatuursensor 3 – adapter voor de actieve stroomingang 4 – stekker voor de aansluiting op de actieve stroomuitgang Voor het configureren van de uitgang, zie paragraaf 13.1.
Pagina 66 FLUXUS F60x 7.1.5 Service-interface RS232 • Sluit de RS232-kabel op de transmitter (zie Afb. 7.12) en de seriële interface van de pc aan. • Gebruik de RS232-adapter voor het aansluiten van de RS232-kabel op de transmitter. Als de RS232-kabel niet op de PC aangesloten kan worden, gebruik de RS232/USB- adapter.
Pagina 67 FLUXUS F60x FLUXUS *608 Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen (ATEX, IECEx) Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie het document SIFLUXUS_608). Gevaar! Explosiegevaar bij gebruik van de meetapparaat FLUXUS *608**-F2 in explosieve omgevingen...
Pagina 68 FLUXUS F60x Afb. 7.14: De blinde stekker verwijderen Afb. 7.15: De sensoren aansluiten FLUXUS *608**-F2 De aansluitingen bevinden zich aan de bovenkant van de transmitter, zie Afb. 7.16. • Verwijder de blinde stekker, indien aanwezig. • Steek de connector van de sensorkabel in de stekkerbus van de transmitter. De rode stip (a) op de stekker moet overeenstemmen met de rode markering (b) op de stekker- bus, zie Afb.
Pagina 69 FLUXUS F60x Afb. 7.16: De sensoren aansluiten op de transmitter CH A CH B COMM DC-IN 1 – sensoren van het meetkanaal A 2 – sensoren van het meetkanaal B Afb. 7.17: De sensoren aansluiten 1 – connector van de sensor 2 –...
Pagina 70 FLUXUS F60x 7.2.2 Spanningsvoorziening De transmitter kan worden gebruikt met de ingebouwde accu, de stroomkabel met voe- dingsadapter (FLUXUS *608**-A2) of de voeding (FLUXUS *608**-F2). 7.2.2.1 Gebruik met de accu De transmitter heeft een Li-Ion-accu zodat hij zonder stroomnet gebruikt kan worden. Bij levering is de accu ca.
Pagina 71 FLUXUS F60x Accu laden Sluit de netadapter aan op de transmitter, zie Afb. 7.18 (FLUXUS *608**-A2") of Afb. 7.19 (FLUXUS *608**-F2"). Schakel de transmitter in. Het laden begint automatisch. Tij- dens het laden is de LED "BATTERY" groen en knippert ze. De max. laadduur bedraagt ca.
Pagina 72 FLUXUS F60x Onderhoud (leercyclus) De nauwkeurigheid van de in beeld gebrachte waarde voor de laadtoestand van de accu wordt verbeterd met een leercyclus. De omgevingstemperatuur tijdens een leercyclus moet tussen 12...30 °C liggen. Spec. functie\Accu status • Kies Spec. functie\Accu status. •...
Pagina 73 FLUXUS F60x 7.2.2.2 Spanningsvoorziening met adapters (optie) FLUXUS *608**-A2 Als de transmitter in een explosiegevaarlijke omgeving wordt gebruikt, moet de span- ningsvoorziening verlopen via de spanningsvoorziening adapter en de adapter voor de spanningsaansluiting, zie Afb. 7.20. Afb. 7.20: De externe adapters aansluiten buiten de explosiegevaarlijke omgeving CH A...
Pagina 74 FLUXUS F60x Afb. 7.21: Kabelschroefkoppeling 1 – wartel 2 – inzetstuk 3 – lichaam 4 – dichtringzijde van het lichaam • Verwijder de blinde stekker. • Confectioneer de kabel met een kabelschroefkoppeling. • Schuif de kabel door de wartel, het inzetstuk en het lichaam van de kabelschroefverbin- ding, zie Afb.
Pagina 75 FLUXUS F60x 7.2.2.3 Gebruik met de voeding (FLUXUS *608**-F2) Important! → Gebruik uitsluitend de meegeleverde netadapter. → De netadapter mag alleen buiten een explosiegevaarlijke omgeving gebruikt worden. → De netadapter is niet beschermd tegen vocht. Gebruik hem uitsluitend in een droge ruimte.
Pagina 76 FLUXUS F60x Afb. 7.23: De uitgangsadapter op de transmitter aansluiten CH A CH B DC-IN COMM Input Output 1 – uitgangsadapter 2 – blinde stop 3 – aansluiting van de uitgang 2025-03-01, UMFLUXUS_F60xV5-4-0-0NL...
Pagina 77 FLUXUS F60x Afb. 7.24: Kabelschroefkoppeling 1 – wartel 2 – inzetstuk 3 – lichaam 4 – dichtringzijde van het lichaam Tab. 7.6: Circuit van de uitgangen uitgang transmitter externe circuit opmerking interne aan- circuit sluiting passieve = 4…9 V stroomuit- >...
Pagina 78 FLUXUS F60x Tab. 7.6: Circuit van de uitgangen uitgang transmitter externe circuit opmerking interne aan- circuit sluiting binaire circuit 1 Uext ≤ 26 V uitgang Ic ≤ 100 mA (optorelais) [kΩ] = U [mA] circuit 2 Het aantal, het type en de aansluitingen van de uitgangen zijn afhankelijk van de order. is de som van alle Ohmse weerstanden in de stroomkring (bijv.
Pagina 79 FLUXUS F60x 7.2.4 Ingangen (optie) Opmerking! Houdt u zich bij het aansluiten van de ingangen ook aan de gegevens op het type- plaatje op de achterzijde van de transmitter. Opmerking! De max. spanning tussen de ingangen en de interne spanningsvoorziening van de transmitter bedraagt 42 V DC (permanent).
Pagina 80 FLUXUS F60x 7.2.4.2 Ingangsadapter (optie) Het aantal temperatuuringangen kan door aansluiting van 2 ingangsadapters naar max. 4 verhoogd worden. Afb. 7.27: De ingangsadapters aansluiten op de transmitter FLUXUS *608**-A2 CH A CH B DC-IN COMM Input Output 1 – ingangsadapter Afb.
Pagina 81 FLUXUS F60x 7.2.5 Service-interface RS232 • Sluit de RS232-kabel op de transmitter en de seriële interface van de pc aan. • Gebruik de RS232-adapter voor het aansluiten van de RS232-kabel op de transmitter. Als de RS232-kabel niet op de PC aangesloten kan worden, gebruik de RS232/USB- adapter.
Pagina 82 FLUXUS F60x Inbedrijfstelling Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen (ATEX, IECEx) Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie het document SIFLUXUS_608). Gevaar! Explosiegevaar bij gebruik van de meetapparaat FLUXUS *608**-F2 in explosieve omgevingen...
Pagina 83 FLUXUS F60x CANADA-REGION • Kies ja als de transmitter in de regio Canada wordt gebruikt. • Druk op ENTER. Deze weergave verschijnt alleen als imperial gekozen is. TIJD De actuele tijd verschijnt in beeld. • Druk op ENTER om de tijd te bevestigen of toets op het cijferpad de actuele tijd in. •...
Pagina 84 FLUXUS F60x Programmavertakkingen De volgende weergave geeft u een overzicht van de programmavertakkingen. Kijk voor een gedetailleerd overzicht van de menustructuur in bijvoegsel A. Parameter Meten Uitgangsopties Spec. functie Het meetkanaal Het meetkanaal Het meetkanaal Systeeminstellingen kiezen kiezen kiezen Buisparameters Meetpuntnummer Meetgrootheid Apparaat-info...
Pagina 85 FLUXUS F60x HotCodes Een HotCode is een cijferreeks waarmee bepaalde functies en instellingen geactiveerd worden. Een HotCode kan alleen in het hoofdmenu direct na het inschakelen van de transmitter worden ingevoerd. Deze verschijnt tijdens het invoeren niet in beeld. functie HotCode deactiveren het contrast van het display terugzetten op de...
Pagina 86 FLUXUS F60x Initialisatie Bij een initialisatie (INIT) van de transmitter worden de instellingen in de programmaver- takkingen Parameter en Uitgangsopties en enkele instellingen in de programma- vertakking Spec. functie teruggezet op de voorinstellingen van de fabrikant. Een initialisatie gebeurt als volgt: •...
Pagina 87 FLUXUS F60x Datum en tijd De transmitter heeft een klok die werkt op een batterij. Meetwaarden worden automa- tisch opgeslagen met datum en tijd. Spec. functie\SYSTEEM inst.\Instellen klok\TIJD • Kies het menupunt Instellen klok. • Druk op ENTER. De actuele tijd verschijnt in beeld. •...
Pagina 88 FLUXUS F60x Apparaatinformatie Spec. functie\Instrument info • Kies de het menupunt Instrument info om informatie te krijgen over de transmitter. • Druk op ENTER. x60x -XXXXXXXX Het type en het serienummer wordt in de bovenste regel in beeld gebracht. Vrij: 18327 De max.
Pagina 89 FLUXUS F60x Meting Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen (ATEX, IECEx) Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie het document SIFLUXUS_608). Gevaar! Explosiegevaar bij gebruik van de meetapparaat FLUXUS *608**-F2 in explosieve omgevingen...
Pagina 90 FLUXUS F60x Parameter Voor kanaal … Buitendiameter Wanddikte Leidingmater. Bekleding Ruwheid Medium Medium-temperatr Sensortype zie bijvoegsel A, p. 232 De buis- en mediumparameters worden ingetoetst voor het gekozen meetpunt. De para- meterbereiken zijn begrensd door de technische eigenschappen van de sensoren en de transmitter.
Pagina 91 FLUXUS F60x 9.1.1 De buisparameters invoeren Buisbuitendiameter/buisomtrek Parameter\Buitendiameter • Toets de buisbuitendiameter in. • Druk op ENTER. Er verschijnt een foutmelding als de ingetoetste parameter buiten het bereik ligt. De grenswaarde verschijnt in beeld. Voorbeeld: bovenste grenswaarde 1100 mm voor de aangesloten sensoren en voor een buiswanddikte van 50 mm.
Pagina 92 FLUXUS F60x Buismateriaal Parameter\Leidingmater. Het buismateriaal moet gekozen worden, zodat de bijbehorende geluidssnelheid bepaald kan worden. De geluidssnelheid voor de materialen op de keuzelijst zijn opgeslagen in de transmitter. • Kies het buismateriaal. • Druk op ENTER. • Als het materiaal niet op de keuzelijst staat, kiest u Ander materiaal. •...
Pagina 93 FLUXUS F60x Geluidssnelheid van het bekledingsmateriaal Parameter\Bekleding\Ander materiaal\c-Materiaal • Toets de geluidssnelheid van het bekledingsmateriaal in. • Druk op ENTER. Opmerking! Er zijn 2 geluidssnelheden voor de bekledingsmaterialen, de longitudinale en de trans- versale geluidssnelheid. Voer de geluidssnelheid in die het dichtst bij 2500 m/s ligt. Deze weergaven verschijnen alleen als Ander materiaal is gekozen.
Pagina 94 FLUXUS F60x 9.1.2 De mediumparameters invoeren Medium Parameter\Medium • Kies het medium van de keuzelijst. • Druk op ENTER. Als het medium niet op de keuzelijst staat, kiest u Ander medium. Als u een medium van de keuzelijst kiest, verschijnt meteen het menupunt voor het in- voeren van de mediumtemperatuur in beeld.
Pagina 95 FLUXUS F60x Parameter\Medium\Ander medium\c-Medium bereik\c-Medium • Toets het bereik rond de gemiddelde geluidssnelheid van het medium in. • Druk op ENTER. Deze weergave verschijnt alleen als eigen gekozen is. Kinematische viscositeit van het medium Parameter\Medium\Ander medium\Kin.viscositeit De kinematische viscositeit beïnvloedt het stromingsprofiel van het medium. De waarde gaat op in de profielcorrectie.
Pagina 96 FLUXUS F60x Mediumdruk Parameter\Mediumdruk De mediumdruk wordt gebruikt voor het interpoleren van de geluidssnelheid. • Toets de mediumdruk in. • Druk op ENTER. Deze weergave verschijnt alleen als de menupunt Spec. functie\SYSTEEM inst.\ Dialogen/menu's\Mediumdruk is geactiveerd. 9.1.3 Andere parameters Sensorparameters Als sensoren bij een meetkanaal worden herkend, is de parameterinvoer beëindigd.
Pagina 97 FLUXUS F60x Meetinstellingen 9.2.1 De meetgrootheid en de maateenheid kiezen Uitgangsopties Voor kanaal x Meetgrootheid Meeteenheid Demping zie bijvoegsel A, p. 233 U kunt de volgende meetgrootheden meten: • geluidssnelheid • stromingssnelheid: wordt berekend op basis van het gemeten looptijdverschil •...
Pagina 98 FLUXUS F60x Uitgangsopties\Voor kanaal A\Meetgrootheid\Volumeflow Voor de gekozen meetgrootheid (behalve voor de geluidssnelheid) verschijnt er een lijst met beschikbare maateenheden in beeld. De voor het laatst gekozen maateenheid wordt het eerst in beeld gebracht. • Kies de maateenheid voor de gekozen meetgrootheid. •...
Pagina 99 FLUXUS F60x 9.2.3 Een uitgang installeren SYSTEEM inst. Procesuitgangen Install.uitgang Inschakelen Bron kanaal Bron zie bijvoegsel A, p. 236 Als de transmitter uitgerust is met uitgangen, moeten deze geïnstalleerd en geactiveerd worden, voordat ze gebruikt kunnen worden: • een meetkanaal (bronkanaal) aan de uitgang toewijzen (als de transmitter meer dan een meetkanaal heeft) •...
Pagina 100 FLUXUS F60x Spec. functie\SYSTEEM inst.\Procesuitgangen\Loop I1,I2 • Kies active, als alle stroomuitgangen die geïnstalleerd worden, actief moeten worden gebruikt. • Kies passive, als alle stroomuitgangen die geïnstalleerd worden, passief moeten wor- den gebruikt. • Druk op ENTER. Een uitgang kiezen Spec.
Pagina 101 FLUXUS F60x Een brongrootte toewijzen Aan elke gekozen uitgang moet een brongrootte worden toegewezen. Spec. functie\SYSTEEM inst.\Procesuitgangen\...\Bron • Kies de meetgrootheid (brongrootte), die het bronkanaal aan de uitgang moet overdragen. • Druk op ENTER. Als er een binaire uitgang geconfigureerd wordt, worden alleen de lijstnoteringen Grens en Impuls in beeld gebracht.
Pagina 102 FLUXUS F60x Tab. 9.1: De uitgangen configureren brongrootte lijstnotering output grenswaardemelding (Alarmuitgang R1) Grens grenswaardemelding (Alarmuitgang R2) grenswaardemelding (Alarmuitgang R3) is alleen ter beschikking als er een temperatuuringang aan het kanaal werd Temperatuur toegewezen mediumtemperatuur van de temperatuursensors Tfluid ← (Ti)* op de plaats waar het debiet wordt gemeten mediumtemperatuur van de andere temperatuur- Taux S/R ←...
Pagina 103 FLUXUS F60x 9.2.3.1 De meetwaardeoutput Bron Uitgangbereik Foutwaarde Active loop Output Test zie bijvoegsel A, p. 236 Outputbereik Bij de configuratie van een analoge uitgang moet nu het outputbereik worden vastge- legd. Spec. functie\SYSTEEM inst.\Procesuitgangen\...\I1 Uitgangbereik • Kies het menupunt Spec. functie\SYSTEEM inst.\Procesuitgangen\...\I1 Uitgangbereik.
Pagina 104 FLUXUS F60x Foutenoutput Spec. functie\SYSTEEM inst.\Procesuitgangen\...\I1 Foutwaarde In de volgende dialoog kan een foutwaarde vastgelegd worden, die uitgevoerd wordt als de brongrootte niet gemeten kan worden, b.v. bij vaste deeltjes in het medium. • Kies een lijstnotering voor de foutenoutput, zie Tab. 9.2. •...
Pagina 105 FLUXUS F60x Tab. 9.3: Voorbeelden van foutenoutput (voor het outputbereik 4…20 mA) lijstnotering uitgangssignaal Minimum (4.0 mA) I [mA] Hou laatste wrde I [mA] Maximum (20.0 mA) I [mA] UMFLUXUS_F60xV5-4-0-0NL, 2025-03-01...
Pagina 106 FLUXUS F60x Tab. 9.3: Voorbeelden van foutenoutput (voor het outputbereik 4…20 mA) lijstnotering uitgangssignaal Andere waarde I [mA] foutwaarde = 3.5 mA Klemmenfuncties Spec. functie\SYSTEEM inst.\Procesuitgangen\...\I1 Active loop De klemmen voor het aansluiten van de uitgang verschijnen in beeld. • Druk op ENTER. Er wordt aangegeven of de stroomuitgang actief of passief is (in dit geval: actief).
Pagina 107 FLUXUS F60x 9.2.4 Een analoge uitgang activeren Uitgangsopties Voor kanaal x Stroomlus Meetwaarden Begin meetbereik Einde meetbereik Test output Foutw.vertraging zie bijvoegsel A, p. 236 Opmerking! Een uitgang kan alleen in de programmavertakking Uitgangsopties geactiveerd worden als hij voordien geïnstalleerd is. Uitgangsopties\Voor kanaal A •...
Pagina 108 FLUXUS F60x Meetbereik Nadat een analoge uitgang in de programmavertakking Uitgangsopties geactiveerd is, moet het meetbereik van de brongrootte ingetoetst worden. Uitgangsopties\...\Meetwaarden • Kies -/+ als er voor de output rekening moet worden gehouden met het voorteken van de meetwaarden. •...
Pagina 109 FLUXUS F60x Functietest De werking van de uitgang kan nu gecontroleerd worden. • Sluit een extern meetapparaat aan op de klemmen van de geïnstalleerde uitgang. Uitgangsopties\...\I1:Test output? • Kies ja om de uitgang te testen. • Druk op ENTER. Uitgangsopties\...\I1:Test value= •...
Pagina 110 FLUXUS F60x De meting starten Meten Kanaal x Meetpunt-nr. Signaalverloop Sensor afstand Signaaltest Sensor afstand Weergave meting zie bijvoegsel A, p. 235 • Kies de programmavertakking Meten. • Druk op ENTER. Als de parameters in de programmavertakking Parameter niet geldig of niet volledig zijn, dan verschijnt de foutmelding GEEN GEGEVENS!.
Pagina 111 FLUXUS F60x Een gedeactiveerd kanaal wordt tijdens de meting genegeerd. De parameters ervan blij- ven ongewijzigd. • Als de datalogger of de seriële interface geactiveerd is, moet u nu het meetpuntnum- mer intoetsen: Het meetpuntnummer invoeren Meten\Kanaal\Meetpunt-nr. • Toets het nummer van het meetpunt in. •...
Pagina 112 FLUXUS F60x Als u ja heeft gekozen, verschijnen de volgende dialogen: Disturb correct. not applicable! I assume ideal inlet conditions De sensorafstand instellen Meten\Kanaal\...\Sensor afstand De aanbevolen sensorafstand verschijnt in beeld. • Bevestig de sensoren aan de buis en stel de sensorafstand in. •...
Pagina 113 FLUXUS F60x Afb. 9.1: Diagnosevenster S=■■■■■■ A:■<>■=53.9 mm! Met toets in de bovenste regel en met toets in de onderste regel worden weer- gegeven, zie Afb. 9.2: • ■<>■: sensorafstand • time: looptijd van het meetsignaal in μs • S: signaalamplitude •...
Pagina 114 FLUXUS F60x In de bovenste regel wordt tussen haakjes de optimale sensorafstand aangegeven (in dit geval: 50.0 mm), daarachter de ingetoetste sensorafstand (in dit geval: 54.0 mm). De laatste waarde van de twee moet de daadwerkelijk ingestelde sensorafstand zijn. • Druk op ENTER om de sensorafstand te optimaliseren. De optimale sensorafstand wordt berekend op basis van de gemeten geluidssnelheid.
Pagina 115 FLUXUS F60x De meetwaarden tonen Tijdens de meting worden de meetwaarden als volgt aangegeven: A:Volumeflow 31.82 m3/h 9.4.1 Waarde van de geluidssnelheid Door op de te drukken kunt u de geluidssnelheid van het medium tijdens de meting in beeld brengen. Als in de programmavertakking Parameter een naderingsbereik voor de geluidssnel- heid is ingetoetst en de sensorafstand is geoptimaliseerd, raden wij u aan, de gemeten geluidssnelheid voor de volgende meting te noteren.
Pagina 116 FLUXUS F60x • Alleen rekenkanalen De meetwaarden van alle rekenkanalen verschijnen in beeld. Na min. 1.5 s wordt er overgeschakeld naar het volgende actieve rekenkanaal. De mode kan alleen geactiveerd worden, als min. 2 rekenkanalen actief zijn. HumanMux-mode In de HumanMux-mode worden de meetwaarden van een enkel kanaal in beeld ge- bracht.
Pagina 117 FLUXUS F60x In de onderste regel kunnen de meetwaarden worden weergeven van de meetgroothe- den die in de programmavertakking Uitgangsopties worden gekozen: weergave verklaring stromingssnelheid 12.3 m/s geluidssnelheid 1423 m/s massastroom 124 kg/h volumestroom 15 m3/h warmtestroom 12 kW Met de toets kan de weergave tijdens de meting in de bovenste regel gewijzigd wor- den, met de toets in de onderste regel.
Pagina 118 FLUXUS F60x Tab. 9.5: Beschrijving van de statusregel waarde betekenis signaalamplitude < 5 % … … ≥ 90 % signaalkwaliteit < 5 % … … ≥ 90 % geluidssnelheid vergelijking tussen de gemeten en de verwachte geluidssnelheid van het medium De verwachte geluidssnelheid wordt berekend op basis van de mediumpara- meters.
Pagina 119 FLUXUS F60x 9.4.4 Sensorafstand De sensorafstand kan tijdens de meting door middel van scrollen met de toets beeld gebracht worden. Afb. 9.4: De sensorafstand weergeven L=(51.2) 50.8 mm 54.5 m3/h De optimale sensorafstand staat tussen haakjes (in dit geval: 51.2 mm), daarachter de ingetoetste sensorafstand (in dit geval: 50.8 mm).
Pagina 120 FLUXUS F60x De stroomrichting bepalen De stroomrichting in de buis kan met behulp van het voorteken van de aangegeven volu- mestroom in combinatie met de pijl op de sensoren worden bepaald: • Het medium stroomt in de richting van de pijl als de aangegeven volumestroom positief is (bijv.
Pagina 121 FLUXUS F60x Fouten lokaliseren Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen (ATEX, IECEx) Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie het document SIFLUXUS_608). Gevaar! Explosiegevaar bij gebruik van de meetapparaat FLUXUS *608**-F2 in explosieve omgevingen...
Pagina 122 FLUXUS F60x De melding "SYSTEEMFOUT" verschijnt in beeld Druk op de toets BRK om terug te keren naar het hoofdmenu. Als deze melding herhaaldelijk in beeld gebracht wordt, noteert u dan het getal in de on- derste regel. Kijk in welke situatie de fout in beeld verschijnt. Neem contact op met FLEXIM.
Pagina 123 FLUXUS F60x Het meetsignaal wordt ontvangen, maar er worden geen meetwaarden ontvangen • Een uitroepteken (!) in de hoek rechts onderaan op het display geeft aan, dat de vast- gelegde bovenste grenswaarde van de stromingssnelheid is overschreden en dat de meetwaarden daarom als ongeldig gemarkeerd zijn.
Pagina 124 FLUXUS F60x 10.4 Toepassingsspecifieke problemen Er is een medium gekozen met een verkeerde geluidssnelheid Als de gekozen geluidssnelheid in het medium niet overeenstemt met de daadwerkelijke geluidssnelheid, dan kan de sensorafstand mogelijk niet correct worden bepaald. De geluidssnelheid van het medium wordt gebruikt om de sensorafstand te berekenen en is daarom zeer belangrijk voor de sensorpositionering.
Pagina 125 FLUXUS F60x De ingetoetste bovenste grenswaarde van de stromingssnelheid is te laag Alle meetwaarden voor de stromingssnelheid die de bovenste grenswaarde overschrij- den, worden genegeerd en als ongeldig gekenmerkt. Alle grootheden die van de stro- mingssnelheid zijn afgeleid, worden ook op ongeldig gezet. Als meerdere correcte meet- waarden op die manier genegeerd worden, ontstaan er te kleine waarden bij de totali- zers.
Pagina 126 FLUXUS F60x 10.7 Problemen bij de warmtestroommeting De gemeten waarden voor de mediumtemperatuur wijken af van de daadwerkelijke waarden De temperatuurvoelers zijn onvoldoende geïsoleerd. Bij een kleine buisdiameter wordt de temperatuurvoeler door de schuimstofisolatie van het buisoppervlak weggedrukt. De gemeten absolute waarde van de warmtestroom klopt, maar heeft een omgekeerd voorteken Controleer de toewijzing van de inloop- en de uitlooptemperatuur bij de temperatuurin- gangen.
Pagina 127 FLUXUS F60x Onderhoud en reiniging Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen (ATEX, IECEx) Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie het document SIFLUXUS_608). Gevaar! Explosiegevaar bij gebruik van de meetapparaat FLUXUS *608**-F2 in explosieve omgevingen...
Pagina 128 FLUXUS F60x 11.1 Onderhoud De transmitter en de sensoren zijn vrijwel onderhoudsvrij. Om de veiligheid te garande- ren, worden de volgende onderhoudsintervallen aanbevolen: onderhoudsobject onderhoudsstap interval maatregel behuizing visuele controle op jaarlijks reiniging corrosie en (zie paragraaf • transmitter beschadigingen 11.2) visuele controle op jaarlijks, afhankelijk...
Pagina 129 FLUXUS F60x 11.3 Kalibratie Als het meetinstrument conform deze handleiding op de juiste plaats correct geïnstal- leerd, consciëntieus gebruikt en zorgvuldig onderhouden wordt, zijn er geen storingen te verwachten. De transmitter is in de fabriek gekalibreerd en het is normaal gesproken niet nodig, hem opnieuw te kalibreren.
Pagina 130 FLUXUS F60x Demontage en vernietiging Gevaar! Explosiegevaar bij gebruik van de meetapparaat in explosieve omgevingen (ATEX, IECEx) Kans op lichamelijk letsel of materiële schade en gevaarlijke situaties. → Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie het document SIFLUXUS_608). Gevaar! Explosiegevaar bij gebruik van de meetapparaat FLUXUS *608**-F2 in explosieve omgevingen...
Pagina 131 FLUXUS F60x Uitgangen 13.1 Een uitgang bij gebruikmaking van de adapter voor de actieve stroomingang installeren Als de transmitter een actieve stroomuitgang heeft (alleen FLUXUS *601), dan kunt u de uitgang met behulp van een adapter gebruiken als spanningsvoorziening voor een pas- sieve stroomafnemer (bijv.
Pagina 132 FLUXUS F60x Functietest van de uitgang De functie van de uitgang kan nu gecontroleerd worden.. Spec. functie\SYSTEEM inst.\Procesuitgangen\...\I1 Energy helper • Sluit een extern voltmeter aan op de klemmen van de geïnstalleerde uitgang. • Druk op ENTER. Spec. functie\SYSTEEM inst.\Procesuitgangen\...\Check volt. now? Als de voltmeter de waarde 25.5 V ±...
Pagina 133 FLUXUS F60x Spec. functie\SYSTEEM inst.\Procesuitgangen\B1 Inschakelen • Kies ja om de uitgang te installeren of om hem nieuw configureren. • Druk op ENTER. • Kies nee om de uitgang te deïnstalleren en terug te keren naar het vorige menupunt om een andere uitgang te kiezen. •...
Pagina 134 FLUXUS F60x Werkingstest van de binaire uitgang De werking van de uitgang kan nu gecontroleerd worden. • Sluit een extern meetapparaat aan op de klemmen van de geïnstalleerde uitgang. Spec. functie\SYSTEEM inst.\Procesuitgangen\...\B1 Output Test\ Opto-Relay ON • Kies Opto-Relay ON op de keuzelijst Output Test, om de stroomloze toestand van de uitgang te testen.
Pagina 135 FLUXUS F60x 13.3 Configureren van een frequentieuitgang als impulsuitgang Een frequentieuitgang zendt een signaal uit met een frequentie die afhankelijk si van de volumestroom. De frequentieuitgang kan zodanig geconfigureerd worden dat de bron- grootte getotaliseerd kan worden doordat elke periode van het uitgangssignaal als incre- ment wordt gebruikt.
Pagina 136 FLUXUS F60x Spec. functie\SYSTEEM inst.\Procesuitgangen\...\F1 Uitgang MAX • Toets de bovenste grenswaarde van de frequentie in. • Druk op ENTER. De onderste grensfrequentie van de frequentie en de foutwaarde worden automatisch op 0.5 Hz gezet. Een frequentieuitgang activeren Uitgangsopties\Voor kanaal A •...
Pagina 137 FLUXUS F60x 13.4 Activeren van een binaire uitgang als impulsuitgang Een pulsuitgang is een integrerende uitgang, die een impuls zendt als het volume of de massa van het medium, dat aan het meetpunt voorbijgestroomd is, een bepaalde waar- de (Pulswaarde) bereikt heeft. De geïntegreerde grootheid is de gekozen meetgroot- heid.
Pagina 138 FLUXUS F60x Uitgangsopties\...\Pulsuitgang\Pulsbreedte • Toets de pulsbreedte in. Het bereik van mogelijke pulsbreedten hangt af van de specificatie van het apparaat (bijv. teller, PLC) dat op de uitgang aangesloten moet worden. • Druk op ENTER. Nu wordt het max. debiet in beeld gebracht waarmee de pulsuitgang kan werken. Deze waarde wordt berekend op basis van de ingevoerde pulswaarde en de pulsbreedte.
Pagina 139 FLUXUS F60x Ingangen Op de ingangen (optie) kunnen ook sensoren van andere fabrikanten worden aangeslo- ten, zodat de volgende meetgrootheden kunnen worden gemeten: • temperatuur • dichtheid • druk • kinematische viscositeit • dynamische viscositeit De waarden van de stroom-, spannings- en temperatuuringangen kunnen door alle meetkanalen worden gebruikt.
Pagina 140 FLUXUS F60x Spec. functie\SYSTEEM inst.\...\A:T-Inlaat • Kies de temperatuuringang, die als inlooptemperatuur aan het meetkanaal A toegewe- zen moet worden. • Kies de lijstnotering Vaste ingangswrd als de inlooptemperatuur vóór de meting handmatig ingetoetst moet worden. • Kies de lijstnotering Geen meten als er geen inlooptemperatuur aan het meetkanaal A toegewezen moet worden.
Pagina 141 FLUXUS F60x Spec. functie\SYSTEEM inst.\Procesingangen\PT100/PT1000 • Kies de lijstnotering PT100/PT1000. • Druk op ENTER. Spec. functie\SYSTEEM inst.\...\Ingang T1 • Kies de temperatuursensor. • Druk op ENTER. • Kies, indien nodig, zo ook de temperatuursensor voor Ingang T2...T4. 14.2 Toewijzing van andere ingangen aan de meetkanalen Spec.
Pagina 142 FLUXUS F60x 14.3 De ingangen activeren Het display van de activering van de ingangen in de programmavertakking Uit- gangsopties wordt alleen in beeld gebracht, als de transmitter ingangen van het be- treffende type heeft en deze aan een meetkanaal zijn toegewezen. 14.3.1 De temperatuuringangen activeren Opmerking!
Pagina 143 FLUXUS F60x 14.3.2 Andere ingangen activeren Important! Zorg voor de juiste poling omdat anders de aangesloten sensor van andere fabri- kanten kan worden beschadigd. Een continue kortsluiting kan de stroomingang onherstelbaar beschadigen. Ingangen moeten geactiveerd worden, als de meetwaarden samen met de andere meet- waarden in beeld gebracht, opgeslagen en/of overdragen moeten worden.
Pagina 144 FLUXUS F60x 14.4.1 De temperatuurcorrectie activeren/deactiveren Spec. functie\SYSTEEM inst.\Dialogen/menu's U kunt de temperatuurcorrectie in de menupunt Spec. functie\SYSTEEM inst.\ Dialogen/menu's activeren/deactiveren. Spec. functie\SYSTEEM inst.\Dialogen/menu's\Tx Corr.Offset • Kies aan om de temperatuurcorrectie te activeren, uit om ze te deactiveren. • Druk op ENTER. Opmerking! Als u uit kiest, wordt de temperatuurcorrectie voor alle ingangen gedeactiveerd.
Pagina 145 FLUXUS F60x Tijdens de meting wordt een gecorrigeerde temperatuurwaarde altijd met cor geken- merkt. Afb. 14.1: Weergave van de gecorrigeerde temperatuur T1= 90.5 (cor) UMFLUXUS_F60xV5-4-0-0NL, 2025-03-01...
Pagina 146 FLUXUS F60x Datalogger De transmitter heeft een datalogger waarin de volgende gegevens tijdens het meten kun- nen worden bewaard. • datum • tijd • meetpuntnummer • buisparameter • mediumparameters • sensorgegevens • meetpad (reflectie-of doorstralingsopstelling) • sensorafstand • dempingsgetal • log interval •...
Pagina 147 FLUXUS F60x 15.2 Het log interval instellen Het log interval is de frequentie waarmee de meetwaarden overgedragen of opgeslagen worden. Hij wordt voor elk kanaal apart vastgelegd. Als het log interval niet ingesteld wordt, wordt de voor het laatst gekozen log interval gebruikt. Het log interval moet tenminste overeenstemmen met het aantal geactiveerde meetka- nalen, raadzaam 4 s.
Pagina 148 FLUXUS F60x Log mode Spec. functie\SYSTEEM inst.\Opslaan\Opslagmodus • Kies de log mode. • Druk op ENTER. Als voorb. gekozen is, wordt de huidige meetwaarde voor het opslaan en de online- overdracht gebruikt. Als gemidd gekozen is, wordt de gemiddelde waarde van alle ongedempte meetwaar- den van een log interval voor dat opslaan en de online-overdracht gebruikt.
Pagina 149 FLUXUS F60x De signaalamplitude opslaan Spec. functie\SYSTEEM inst.\Opslaan\Store Amplitude • Kies aan, als de amplitude van het gemeten signaal samen met de meetwaarden opge- slagen moet worden. • Druk op ENTER. De geluidssnelheid van het medium opslaan Spec. functie\SYSTEEM inst.\Opslaan\Opslaan c-Medium •...
Pagina 150 FLUXUS F60x 15.4 Bij geactiveerde datalogger meten Meten\Kanaal\Meetpunt-nr. • Start de meting. • Toets het nummer van het meetpunt in. • Druk op ENTER. Als Uitgangsopties\Opsl. meetgegev. geactiveerd en Spec. functie\ SYSTEEM inst.\Ringbuffer gedeactiveerd is, wordt deze melding in beeld gebracht zodra de datalogger vol is.
Pagina 151 FLUXUS F60x Afb. 15.1: Informatie over de datalogger x60x -xxxxxxxx Vrij 18327 Het type en het serienummer van de transmitter wordt in de bovenste regel in beeld ge- bracht. De max. vrije dataloggerruimte verschijnt in de onderste regel (in dit geval: 18 327 meet- waarden kunnen nog opgeslagen worden).
Pagina 152 FLUXUS F60x Gegevensoverdracht De gegevens kunnen via de service-interface RS232 van de transmitter naar een pc wor- den doorgestuurd. Tab. 16.1: Overzicht gegevensoverdracht programma gegevensoverdracht FluxDiagReader offline paragraaf 16.1 FluxDiag (optie) offline of online paragraaf 16.1 terminalprogramma offline of online paragraaf 16.2 16.1 FluxDiagReader/FluxDiag...
Pagina 153 FLUXUS F60x Uitgangsopties\...\Seriele uitgang • Druk op ENTER totdat het menupunt Seriele uitgang in beeld verschijnt. • Kies ja om de online-overdracht te activeren. • Druk op ENTER. Uitgangsopties\...\Seriele uitgang\SEND ONLINE-HEAD • Stel de log interval in. • Start de meting. 16.2.2 Offline-overdracht Opmerking!
Pagina 154 FLUXUS F60x De voortgang bij de gegevensoverdracht wordt aangegeven met een balkendiagram. ■■■■■■ ....Deze foutmelding verschijnt in beeld als bij de seriële overdracht fouten zijn opgetreden. SER.UITG. FOUT Afdrukken meetw. • Druk op ENTER. • Controleer de aansluitingen en zorg er voor dat de pc gereed is om gegevens te ont- vangen.
Pagina 155 FLUXUS F60x 16.4 De meetgegevens formatteren Spec. functie\SYSTEEM inst.\Ser. transmissie\SER:ruimtes weg • Kies Spec. functie\SYSTEEM inst.\Ser. transmissie. • Druk op ENTER totdat SER:ruimtes weg in beeld verschijnt. • Kies aan als spaties niet overgedragen moeten worden. • Druk op ENTER. De bestandsgrootte wordt aanzienlijk verminderd (kortere overdrachtsduur).
Pagina 156 FLUXUS F60x 16.5 Structuur van de gegevens Allereerst wordt de kopregel overgedragen. De eerste 4 regels bevatten algemene infor- matie over de transmitter en de meting. De volgende regels bevatten de parameters voor elk kanaal. Voorbeeld \DEVICE : F60x -XXXXXXXX \MODE : ONLINE DATUM...
Pagina 157 FLUXUS F60x Voorbeeld \DATA A: \*MEASURE; Q_POS; Q_NEG; B: \*MEASURE; Q_POS; Q_NEG; Voor elk log interval wordt voor elk geactiveerd meetkanaal een dataregel overgedragen. De regel ??? wordt overgedragen als er geen meetwaarden voor het log interval zijn. Voorbeeld Bij een log interval van 1 s worden 10 regels ??? overgedragen als de meting na een onderbreking van 10 s opnieuw gestart is voor de sensorpositionering.
Pagina 158 FLUXUS F60x Online-overdracht Voor alle grootheden die tijdens de meting optreden, worden kolommen gegenereerd. De kolommen Q_POS en Q_NEG blijven leeg, als de totalizers gedeactiveerd zijn. Omdat bij de meetgrootheid "stromingssnelheid" geen totalisatoren geactiveerd kunnen worden, worden deze kolommen niet gegenereerd. Offline-overdracht Bij de offline-overdracht worden kolommen alleen gegenereerd, als tenminste één waar- de in het gegevensrecord opgeslagen is.
Pagina 159 FLUXUS F60x Uitgebreide functies 17.1 Totalizers De warmtehoeveelheid, het totale volume of de totale massa van het medium op het meetpunt kan bepaald worden. Er zijn 2 totalisatoren, één voor de positieve en één voor de negatieve stroomrichting. De maateenheid die wordt gebruikt voor het totaliseren is de volume- of massa-eenheid, die voor de meetgrootheid is gekozen.
Pagina 160 FLUXUS F60x Automatisch omschakelen van de weergave Het automatisch omschakelen van de weergave van de totalisator tussen de positieve en negatieve stroomrichting kan ingesteld worden. Spec. functie\SYSTEEM inst.\Meten\Toggle totalizer • Toets een tijd tussen 0 (uit) en 5 s. • Druk op ENTER. De totalizers bewaren Het is mogelijk, alleen de waarde van de in beeld gebrachte totalizer of een waarde per stroomrichting op te slaan.
Pagina 161 FLUXUS F60x Gedrag van de totalizers na het stoppen van de meting De wijze waarop de totalisatoren na een gestopte meting of na de reset van de transmit- ter reageert, wordt in het menupunt Spec. functie\SYSTEEM inst.\Meten\Hoev. terughalen ingesteld. Spec. functie\SYSTEEM inst.\Meten\Hoev. terughalen •...
Pagina 162 FLUXUS F60x 17.2 NoiseTrek-parallelstraal-mode De NoiseTrek-parallelstraal-mode werkt met parallel aangebrachte sensoren. Hij is be- doeld ter verbetering van de signaalkwaliteit bij metingen aan kleine buizen of zeer sterk dampende vloeistoffen. Spec. functie\SYSTEEM inst.\Meten\Enable NoiseTrek • Kies het menupunt Spec. functie\SYSTEEM inst.\Meten. •...
Pagina 163 FLUXUS F60x Spec. functie\SYSTEEM inst.\Meten\Enable NoiseTrek\Auto NoiseTrek • Kies nee om het automatisch heen en weer schakelen tussen de TransitTime mode en de NoiseTrek mode te deactiveren. Als u nee kiest, kan de NoiseTrek mode tijdens de meting alleen handmatig geactiveerd en gedeactiveerd worden. •...
Pagina 164 FLUXUS F60x Spec. functie\...\Auto NoiseTrek\Keep TT |For checking • Toets de tijd in waarna de transmitter bij gebrek aan geldige meetwaarden in de TransitTime-mode moet overschakelen naar de NoiseTrek-mode. • Druk op ENTER. Voorbeeld TT-Failed NoiseTrek: After 40s  NT-Failed TransTime: After 60s ...
Pagina 165 FLUXUS F60x Als de stromingssnelheid hoger ligt dan de bovenste grenswaarde, • wordt de meetwaarde als ongeldig gemarkeerd. De meetgrootheid kan niet bepaald worden. • brandt de LED van het meetkanaal rood. • verschijnt achter de maateenheid een (!), bij een normale fout verschijnt er een (?) in beeld.
Pagina 166 FLUXUS F60x Spec. functie\...\-Cut-off-flow • Toets de cut-off-flow in. • Druk op ENTER. Alle negatieve waarden van de stromingssnelheid die groter zijn dan deze grenswaarde, worden op nul gezet. Als u Cut-off-flow\absoluut en eigen gekozen heeft, moet u maar één waarde in- toetsen: Spec.
Pagina 167 FLUXUS F60x Invoeren van de storingsafstand Als u in het menupunt Spec. functie\SYSTEEM inst.\Meten\ProfileCorr 2.0 de lijstnotering With disturbance heeft gekozen, moet u in de programmavertakking Parameter de afstand t.o.v. storingsbron intoetsen. Disturb.distance • Toets de storingsafstand in. • Druk op ENTER. Meting Bij het starten van de meting wordt er gecontroleerd of de meetopstelling geschikt is.
Pagina 168 FLUXUS F60x A:PROFILE CORR. >nee< Als ja gekozen is, wordt de ongecorrigeerde stromingssnelheid alleen gebruikt, als de stromingssnelheid als meetgrootheid in de programmavertakking Uitgangsopties is gekozen. Alle andere meetgrootheden (volumestroom, massastroom enz.) worden vastgesteld met de gecorrigeerde stromingssnelheid. Tijdens de meting wordt de benaming van de meetgrootheid "stromingssnelheid" in hoofdletters in beeld gebracht, om er op te wijzen dat de waarde ongecorrigieerd is.
Pagina 169 FLUXUS F60x 17.8.1 De FastFood-mode vrijgeven/blokkeren • Toets de HotCode 007022 in meteen nadat u de transmitter heeft ingeschakeld. Enable FastFood • Kies ja om de FastFood-mode vrij te geven, nee, om hem te blokkeren. • Druk op ENTER. Enable FastFood\FF-check (0=OFF) Als de FastFood-mode vrijgegeven is, moet een tijd t worden ingetoetst.
Pagina 170 FLUXUS F60x Opmerking! De waarden van de huidige meetwaardereeks worden gewist als de FastFood-mode gedeactiveerd en dan weer geactiveerd wordt zon-der dat de meting gestopt is. De waarden van de huidige meetwaardereeks blijven behouden als de meting beëindigd werd voordat de FastFood-mode opnieuw geactiveerd wordt. Bij het star- ten van de volgende meting wordt een nieuwe meetwaardereeks gegenereerd.
Pagina 171 FLUXUS F60x Parameter\Voor kanaal Y\Berekening: Y= A - B De huidige verrekeningsfunctie verschijnt in beeld. • Druk op ENTER om de functie te bewerken. >CH1< funct ch2↕ In de bovenste regel worden 3 keuzelijsten in beeld gebracht: – keuze van het eerste meetkanaal (ch1) –...
Pagina 172 FLUXUS F60x 17.9.3 Outputopties voor een rekenkanaal Uitgangsopties\Voor kanaal Y • Kies een rekenkanaal in de programmavertakking Uitgangsopties. • Druk op ENTER. Uitgangsopties\Voor kanaal Y\Meetgrootheid • Kies de te berekenen meetgrootheid. • Druk op ENTER. Let er op dat de voor het rekenkanaal gekozen meetgrootheid aan de hand van de meet- grootheden van de gekozen meetkanalen berekend kan worden, zie Tab.
Pagina 173 FLUXUS F60x Uitgangsopties\Voor kanaal Y\...\Massa in • Kies de maateenheid. • Druk op ENTER. Voor elk rekenkanaal kunnen 2 cut-off-flows worden vastgelegd. Zij worden vastgelegd in de maateenheid van de meetgrootheid die voor het rekenkanaal is gekozen. Uitgangsopties\Voor kanaal Y\...\+Cut-off-flow Alle positieve verrekeningswaarden die kleiner zijn dan de grenswaarde, worden op 0 (nul) gezet.
Pagina 174 FLUXUS F60x Als een meetkanaal niet geactiveerd is en als dat meetkanaal nodig is voor een geacti- veerd rekenkanaal, verschijnt er een waarschuwing in beeld. Meten\...\WAARSCH! KANAAL B:NIETACT. • Druk op ENTER. Positioneer de sensoren voor alle geactiveerde meetkanalen. Vervolgens wordt de me- ting automatisch gestart.
Pagina 175 FLUXUS F60x Spec. functie\...\DSP-SignalSnap\Install Snap\Snap-Memory • Toets het aantal snap-geheugenruimte in. • Druk op ENTER. Spec. functie\...\DSP-SignalSnap\AutoSnap • Activeer of deactiveer de AutoSnap-functie. • Druk op ENTER. Spec. functie\...\DSP-SignalSnap\Snap ringbuffer • Activeer of deactiveer de snap ringbuffer. • Druk op ENTER. Snaps wissen Spec.
Pagina 176 FLUXUS F60x 17.11 De grenswaarde voor de buisbinnendiameter veranderen U kunt de onderste grenswaarde van de buisbinnendiameter voor een bepaald sensorty- pe veranderen. • Toets de HotCode 071001 in meteen nadat u de transmitter heeft ingeschakeld. DNmin Q-Sensor • Toets de onderste grenswaarde voor de buisbinnendiameter van het in beeld gebrach- te sensortype in.
Pagina 177 FLUXUS F60x 17.13 Activeren van een binaire uitgang als alarmuitgang Opmerking! Het menupunt Alarmuitgang wordt alleen dan weergegeven in de programmaver- takking Uitgangsopties, als er een binaire uitgang als alarmuitgang moet wor- den geïnstalleerd, zie paragraaf 13.2. Uitgangsopties\Voor kanaal A •...
Pagina 178 FLUXUS F60x Tab. 17.3: Alarmeigenschappen alarmeigenschap instelling beschrijving Het alarm schakelt als de meetwaarde de bovenste func (schakelvoorwaarde) grenswaarde overschrijdt. Het alarm schakelt als de meetwaarde de onderste grenswaarde onderschrijdt. Het alarm schakelt als de stroomrichting verandert +→- -→+ (verandering van voorteken van de meetwaarde). Het alarm schakelt als de hoeveelheidstelling geac- GRTHD.
Pagina 179 FLUXUS F60x 17.13.2 De grenswaarden vastleggen Als u in de keuzelijst func de schakelvoorwaarde MAX of MIN kiest, moet de grenswaar- de voor de uitgang worden vastgelegd: R1 Input\Massastroom • Kies in de keuzelijst Input de meetgrootheid die voor de vergelijking moet worden ge- bruikt.
Pagina 180 FLUXUS F60x Voorbeeld Ondergrens: -10 kg/h massastroom = -11 kg/h de grenswaarde wordt onderschreden, het alarm schakelt massastroom = -9.9 kg/h de grenswaarde wordt niet onderschreden, het alarm schakelt niet Als u in de keuzelijst func de schakelvoorwaarde GRTHD. kiest, moet de grenswaarde van de uitgang worden vastgelegd: R1 Input\Functie GRTHD.\Hoeveelhd-grens •...
Pagina 181 FLUXUS F60x 17.13.3 De hysterese vastleggen Voor de alarmuitgang R1 kan een hysterese worden vastgelegd. Hiermee wordt voortdu- rend schakelen van het alarm voorkomen, als de meetwaarden slechts in geringe mate rond de grenswaarde schommelen. De hysterese is een symmetrisch bereik rond de grenswaarde. Het alarm wordt geacti- veerd, als de meetwaarden de bovenste grenswaarde overschrijden en gedeactiveerd als de meetwaarden de onderste grenswaarde onderschrijden.
Pagina 182 FLUXUS F60x Druk tijdens de meting 3 maal op de toets C om alle alarmuitgangen in de rusttoestand terug te zetten. Alarmuitgangen waarvan nog aan de schakelvoorwaarde wordt voldaan, worden na 1 s weer geactiveerd. Deze functie wordt gebruikt om alarmuitgangen van het type HOUDEN te resetten als niet meer aan de schakelvoorwaarde wordt voldaan.
Pagina 183 FLUXUS F60x Afb. 17.1: Gedrag van een relais bij verandering van de stroomrichting debiet debiet type NIET-HOUDEN type HOUDEN ca. 1 s alarm resetten (3 × toets C) Bij een aanpassing aan veranderde meetomstandigheden, bijv. bij een aanzienlijke ver- hoging van de mediumtemperatuur, wordt het alarm niet geschakeld. Alarmuitgangen met de schakelvoorwaarde UIT worden automatisch op de schakelfunctie SLUITER gezet.
Pagina 184 FLUXUS F60x • Scroll met de toets in de bovenste regel of met de toets in de onderste regel, totdat de alarmstatus in beeld gebracht wordt. Tab. 17.5: Pictogrammen voor de alarmstatusweergave func mode (schakelvoorwaarde) (resetgedrag) (schakelfunctie) huidige status SLUITER gesloten NIET- HOUDEN...
Pagina 185 FLUXUS F60x SuperUser-mode De SuperUser-mode maakt een uitgebreide signaal- en meetwaardediagnose mogelijk. Bovendien kunt u hiermee ter optimalisatie van de meetresultaten of in het kader van ex- perimentele werkzaamheden extra parameters voor het meetpunt vastleggen die aan de toepassing zijn aangepast: De bijzonderheden van de SuperUser-mode zijn: •...
Pagina 186 FLUXUS F60x 18.2 Sensorparameters In de SuperUser-mode wordt het menupunt Sensortype aan het einde van de invoer in de programmavertakking Parameter in beeld gebracht, ook als de sensoren door de transmitter herkend zijn. Parameter\...\Sensortype\Q2E-314 • Druk op ENTER. Parameter\...\Sensortype\Speciale versie •...
Pagina 187 FLUXUS F60x 18.3.1 Profielgrenzen Spec. functie\...\Kalibratie\...\Profielgrenzen • Kies eigen als u de profielgrenzen wilt vastleggen. Als u fabriek kiest, worden de vooraf ingestelde profielgrenzen gebruikt en verschijnt het menupunt Calibration in beeld. • Druk op ENTER. Spec. functie\...\Kalibratie\...\Laminar flow • Voer het max. getal van Reynolds in waarbij er sprake is van een laminaire stroming. Het ingevoerde getal wordt op honderdtallen afgerond.
Pagina 188 FLUXUS F60x Opmerking! De vastgelegde profielgrenzen blijven actief nadat de SuperUser-mode gedeacti- veerd is. 18.3.2 Correctie van de stromingssnelheid Nadat de profielgrenzen zijn vastgelegd, kan er een correctie worden bepaald van de stromingssnelheid: = m · v + n – gemeten stromingssnelheid –...
Pagina 189 FLUXUS F60x Voorbeeld Hoek: 1.1 Offset: -10.0 cm/s = -0.1 m/s Als er een stromingssnelheid v = 5 m/s wordt gemeten, dan wordt zij – voordat er afge- leide grootheden worden berekend – als volgt gecorrigeerd: = 1.1 · 5 m/s - 0.1 m/s = 5.4 m/s Voorbeeld Hoek: -1.0 Offset: 0.0...
Pagina 190 FLUXUS F60x Spec. functie\SYSTEEM inst.\Meten\Diverse\Gain threshold\ Fail if > 90 dB • Toets voor elk meetkanaal de max. signaalversterking in. Toets nul in als u wilt dat zon- der begrenzing van de signaalversterking wordt gemeten. • Druk op ENTER. De huidige waarde van de signaalversterking (GAIN) kan in de programmavertakking Meten in de bovenste regel in beeld worden gebracht.
Pagina 191 FLUXUS F60x Spec. functie\SYSTEEM inst.\Meten\Diverse\Bad soundspeed\offset • Toets voor elk meetkanaal de offset in. • Toets nul in om de vooraf ingestelde waarde van 300 m/s te gebruiken. • Druk op ENTER. Voorbeeld vaste bovenste grenswaarde van de geluidssnelheid (thresh.): 2007 m/s offset: 600 m/s waarde van de geluidssnelheidscurve op het werkpunt: 1546 m/s Omdat 1546 m/s + 600 m/s = 2146 m/s groter is dan de vast bovenste grenswaarde...
Pagina 192 FLUXUS F60x 18.6 Herkennen van lange meetuitvallen Als er over een lang tijdsinterval geen geldige meetwaarden worden gemeten, worden nieuwe incrementen van de hoeveelheidstellers genegeerd. De waarden van de hoe- veelheidstellers blijven onveranderd. In de SuperUser-mode kan het tijdinterval worden ingesteld. Spec.
Pagina 193 FLUXUS F60x Total digits = Fixed to x digit Het aantal decimalen is constant. De max. waarde van de totalisatoren wordt verminderd met het aantal decimalen. decimalen max. waarden max. weergave < 10 ±9999999999 < 10 ±99999999.9 < 10 ±9999999.99 <...
Pagina 194 FLUXUS F60x 18.9 Handmatig terugzetten op nul van de totalisatoren Als het handmatig resetten van de totalisatoren geactiveerd is, kunt u de totalisatoren tij- dens de meting terug op nul zetten door driemaal op de toets C te drukken. Spec. functie\SYSTEEM inst.\Meten\Diverse\3xC clear totals •...
Pagina 195 FLUXUS F60x 18.11 Weergave van de laatste geldige meetwaarde Als het signaal niet geschikt is voor een meting, wordt normaal UNDEF aangegeven. In plaats van UNDEF kan de laatste geldige meetwaarde in beeld worden gebracht. Spec. functie\SYSTEEM inst.\Meten\Diverse\Keep display val •...
Pagina 196 FLUXUS F60x Instellingen 19.1 Dialogen en menu's Spec. functie\SYSTEEM inst.\Dialogen/menu's • Kies het menupunt Spec. functie\SYSTEEM inst.\Dialogen/menu's. • Druk op ENTER. Opmerking! De instellingen worden aan het einde van de dialoog opgeslagen. Als de menupunt door een druk op de toets BRK beëindigd wordt, worden de wijzigingen niet opge- slagen.
Pagina 197 FLUXUS F60x Opmerking! De bewerking van de buisomtrek vindt alleen tijdelijk plaats. Als de transmitter terugschakelt naar de buisomtrek (interne nieuwe berekening), kunnen er kleine afrondingsfouten optreden. Voorbeeld ingevoerde buisomtrek: 100 mm aangegeven buisbuitendiameter: 31.8 mm Als de transmitter intern terugschakelt naar de buisomtrek, verschijnt 99.9 mm in beeld.
Pagina 198 FLUXUS F60x 19.1.4 Sensorafstand Spec. functie\...\Dialogen/menu's\Sensor afstand aanbevolen instelling: Eigen • Eigen wordt gekozen als er altijd op hetzelfde meetpunt gewerkt wordt. • auto kan gekozen worden, als het meetpunt vaak gewisseld wordt. In de programmavertakking Meten wordt de aanbevolen sensorafstand tussen haakjes in beeld gebracht met daarachter de ingetoetste sensorafstand, als de aanbevolen en de ingetoetste sensorafstand niet met elkaar overeenstemmen.
Pagina 199 FLUXUS F60x 19.1.7 Foutwaardevertraging De foutwaardevertraging is de tijdinterval, na afloop waarvan de voor de foutenoutput in- getoetste waarde naar de uitgang wordt overgedragen, als er geen geldige meetwaarden beschikbaar zijn. Spec. functie\...\Dialogen/menu's\Foutw.vertraging • Kies dempen als het dempingsgetal als foutwaardevertraging gebruikt moet worden. •...
Pagina 200 FLUXUS F60x Mediumdruk 1.00 bar(a) 19.2 Meetinstellingen Spec. functie\SYSTEEM inst.\Meten • Kies het menupunt Spec. functie\SYSTEEM inst.\Meten. • Druk op ENTER. Opmerking! De instellingen worden aan het einde van de dialoog opgeslagen. Als de menupunt door een druk op de toets BRK beëindigd wordt, worden de wijzigingen niet opge- slagen.
Pagina 201 FLUXUS F60x Spec. functie\...\Meten\Stroomsnelheid • Kies norm., zodat de profielgecorrigeerde debiet-waarden in beeld gebracht en uitge- voerd worden en ongecor, zodat ongecorrigieerd waarden in beeld gebracht en uitge- voerd worden. • Druk op ENTER. Kijk voor meer informatie in paragraaf 17.7. Spec.
Pagina 202 FLUXUS F60x Spec. functie\...\Meten\Cut-off-flow\-Cut-off-flow • Toets de cut-off-flow in. • Druk op ENTER. Alle negatieve waarden van de stromingssnelheid die groter zijn dan deze grenswaarde, worden op nul gezet. Als u Cut-off-flow\absoluut en Eigen gekozen heeft, moet u maar één waarde in- toetsen: Spec.
Pagina 203 FLUXUS F60x Spec. functie\...\Meten\Toggle totalizer U kunt een tijdsduur instellen. Als deze verstreken is, zal het display tijdens de meting heen en weer schakelen tussen een positieve en een negatieve totalisator. • Toets een tijd tussen 0 (uit) en 5 s. •...
Pagina 204 FLUXUS F60x Spec. functie\Opsl. act.record\Opslaan naar 14 parameterreeks (Param.-record 01...Param.-record 14) kunnen worden opge- slagen. • Kies een parameterreeks. • Druk op ENTER. Als er reeds parameters in de gekozen parameterreeks zijn opgeslagen, kunnen ze wor- den overgeschreven. Spec. functie\Opsl. act.record\Opslaan naar\Overschrijven •...
Pagina 205 FLUXUS F60x Spec. functie\Wissen para-rec.\Wissen van • Kies de parameterreeks die gewist moet worden. • Druk op ENTER. Spec. functie\Wissen para-rec.\Wissen van\Zeker wissen? • Bevestig dat de parameterreeks gewist moet worden. • Druk op ENTER. 19.4 Bibliotheken De interne stoffendatabase van de transmitter bevat parameters voor buis- en bekle- dingsmaterialen en voor media.
Pagina 206 FLUXUS F60x Spec. functie\...\Materiaallijst\Eigen\End of Edit • Kies End of Edit om het bewerken te beëindigen. • Druk op ENTER. Spec. functie\...\Materiaallijst\Eigen\Save List? • Kies ja om alle wijzigingen van de keuzelijst op te slaan of nee om het menupunt zon- der opslaan te beëindigen.
Pagina 207 FLUXUS F60x >Add Material ↕ Staal RVS • Kies het materiaal/medium. • Druk op ENTER. Het materiaal/medium wordt aan de keuzelijst toegevoegd. Opmerking! De materialen/media worden in dezelfde volgorde in beeld gebracht, waarin ze toe- gevoegd zijn. 19.4.3 Toevoegen van alle materialen/media aan de keuzelijst Spec.
Pagina 208 FLUXUS F60x 19.4.5 Verwijderen van alle materialen/media van de keuzelijst Spec. functie\...\Materiaallijst\Eigen\Remove all • Kies Remove all om alle materialen/media van de keuzelijst te verwijderen. • Druk op ENTER. Gebruikersgedefinieerde materialen/media worden niet verwijderd. 19.5 Instellen van het contrast Spec. functie\SYSTEEM inst.\Diverse •...
Pagina 209 FLUXUS F60x Wanddiktemeting (optie) Voorzichtig! Hete of koude oppervlakken aanraken U kunt lichamelijk letsel oplopen (b.v. thermische letsel). → Let tijdens de montage op de omgevingsomstandigheden bij het meetpunt. → Draag de voorgeschreven persoonlijke veiligheidsuitrusting. → Houdt u zich aan de geldende voorschriften. Als de transmitter de optie Wanddiktemeting heeft, kan men ook de buiswanddikte en de longitudinale geluidssnelheid van de buis meten.
Pagina 210 FLUXUS F60x Opmerking! Afgezien van enkele uitzonderingen ligt de transversale geluidssnelheid van een materiaal bij ca. 30...60 % van de longitudinale geluidssnelheid. 20.1 De wanddiktesensor afstellen Bij metingen aan buizen of cilindrische tanks moet de wanddiktesensor zo centrisch mo- gelijk op het object worden gedrukt. De uitgeoefende druk moet constant zijn. Het akoes- tische scheidingsvlak van de wanddiktesensor moet verticaal lopen ten opzichte van de lengteas van de buis, zie Afb.
Pagina 211 FLUXUS F60x Opmerking! Zolang de wanddiktesensor is aangesloten op een meetkanaal, is de wanddikteme- ting geactiveerd. 20.3 Parameterinvoer 20.3.1 Parameterinvoer voor de wanddiktemeting Voor het meten van de wanddikte moet de geluidssnelheid van het buismateriaal worden ingetoetst. Uitgangsopties\Meetgrootheid\Wanddikte • Kies in het menupunt Uitgangsopties\Meetgrootheid de meetgrootheid Wand- dikte voor het meetkanaal waarop de wanddiktesensor aangesloten is.
Pagina 212 FLUXUS F60x Opmerking! De meting kan alleen gestart worden als de ingetoetste geluidssnelheid > 0 is. In vergelijking met de debietmeting heeft de geluidssnelheid een grote, vrijwel line- aire invloed op het meetresultaat. Als men een geluidssnelheid die 10 % te groot is, levert dit een wanddikte op die ca.
Pagina 213 FLUXUS F60x 20.4 Meting Meten • Kies in het hoofdmenu de programmavertakking Meten. • Druk op ENTER. Meten\GEEN GEGEVENS! Deze foutmelding verschijnt, als de parameters niet volledig zijn. 20.4.1 De wanddikte meten Wanddikte Deze weergave verschijnt, als men voor het kanaal, waarmee de wanddiktesensor ver- bonden is, als meetgrootheid de wanddikte gekozen heeft.
Pagina 214 FLUXUS F60x Opmerking! De geluidssnelheid van het materiaal hangt af van de temperatuur. Daarom moet de meting van de geluidssnelheid verricht worden met het vergelijkingslichaam op de plaats waar de debietmeting later zal plaatsvinden, om de waarde van de geluids- snelheid bij de betreffende temperatuur te verkrijgen.
Pagina 215 FLUXUS F60x 20.4.3 Meer informatie over de meting • Druk op toets om informatie te krijgen over het meetsignaal. SIGNAL IS GOOD 3.51 Deze melding verschijnt in beeld als het meetsignaal voldoende is. De LED van het meetkanaal oplicht groen. FOUTSIGNAAL Deze melding verschijnt in beeld als het meetsignaal niet voldoende is (# = getal).
Pagina 216 FLUXUS F60x 20.4.4 Fouten bij de meting Als er geen geldige wanddikte gemeten kan worden: • verwijdert u de wanddiktesensor van de buiswand • maakt u de wanddiktesensor en de plaats op de buiswand waarop de meting verricht wordt schoon •...
Pagina 217 FLUXUS F60x 20.4.6 De wanddikte opslaan/doorsturen • Druk op ENTER om de meting te beëindigen en de meetwaarde op te slaan of uit te voeren. Als het apparaat een geldige wanddikte gemeten heeft en een meetwaarde-output geac- tiveerd is, verschijnt de volgende weergave: Meetw.
Pagina 218 FLUXUS F60x Warmtestroommeting Als de transmitter die optie Warmtestroommeting en 2 temperatuuringangen heeft, dan kan de warmtestroom worden gemeten . Voor dat doel wordt er een temperatuursensor aan de inloop en een aan de uitloop bevestigd. De sensoren worden bij voorkeur bevestigd aan de uitloop, zie Afb. 21.1. Als dat niet mo- gelijk is, kunt u ze ook aan de inloop bevestigen, zie Afb.
Pagina 219 FLUXUS F60x Bij de warmtestroommeting kunt u kiezen tussen 2 meetmodi: • De normale meetmode kan worden gebruikt als de sensoren bij een verwarmingsappli- catie op de uitloop worden bevestigd. • De BTU-mode vereenvoudigt het meten bij andere configuraties (bijv. als de sensoren aan de inloop zijn bevestigd of bij een koelapplicatie) en biedt extra maateenheden voor de warmtestroom.
Pagina 220 FLUXUS F60x 21.2 Normale meetmode De inloop- en de uitlooptemperatuur worden toegewezen aan de meetkanalen als T-Inlaat en T-Fluid/Uitla. De temperaturen kunnen worden gemeten of als con- stante waarden worden ingevoerd. 21.2.1 Debietmeting op de uitloop De temperatuuringangen worden als volgt geconfigureerd: Spec.
Pagina 221 FLUXUS F60x Spec. functie\...\Link temperatuur\T-Fluid/Uitla\Ingang T1 • Kies de lijstnotering Ingang T1 om de temperatuursensor op de uitloop aan de tempe- ratuuringang T1 toe te wijzen (hoewel hij op de temperatuuringang T2 aangesloten is). • Druk op ENTER. De meetwaarden van de warmtestroom verschijnen tijdens de meting met een omge- keerd voorteken.
Pagina 222 FLUXUS F60x 21.2.4 De meetgrootheid en de maateenheid vastleggen Uitgangsopties\Voor kanaal A • Kies in de programmavertakking Uitgangsopties het kanaal waarop de warmte- stroom gemeten moet worden (het kanaal, waaraan de temperatuuringangen zijn toe- gewezen). • Druk op ENTER. Uitgangsopties\...\Meetgrootheid\Warmtestroom •...
Pagina 223 FLUXUS F60x 21.3 BTU-mode De BTU-mode is een speciaal op de warmtestroommeting afgestelde meetmode. In BTU-mode kunnen de positie van de sensoren en de applicatie willekeurig worden toe- gewezen zonder dat men een omgekeerd voorteken bij de meetwaarden krijgt. 21.3.1 De BTU-mode activeren/deactiveren •...
Pagina 224 FLUXUS F60x Spec. functie\...\Thermal energy • Kies sign, als het voorteken van de warmtestroom in acht moet worden genomen, absolute, als alleen de absolute waarde van de warmtestroom weergeven moet worden. • Druk op ENTER. Spec. functie\...\With PhaseChange • Kies ja als de aggregatietoestand van het medium tussen de inloop en uitloop zich ver- andert.
Pagina 225 FLUXUS F60x Spec. functie\...\Link temperatuur\T-Fluid/Uitla\Vaste ingangswrd • Kies de lijstnotering Vaste ingangswrd, als de uitlooptemperatuur bekend en con- stant is. • Druk op ENTER. • Herhaal de stappen voor alle meetkanalen, waarop gemeten wordt. De constante waarde van de temperatuur moet aan het begin van de meting in de pro- grammavertakking Meten ingetoetst worden.
Pagina 226 FLUXUS F60x 21.3.5 Automatisch omschakelen van de weergave in de onderste regel Het automatisch omschakelen van de weergave in de onderste regel kan geactiveerd worden in de BTU-mode. Activering • Druk tijdens het meten 3 maal op de toets De volgende meetgrootheden worden met tussenpozen van 3 s in beeld gebracht: –...
Pagina 227 FLUXUS F60x • Toets de mediumtemperatuur in. • Druk op ENTER. A:Ts handm. FIX De gemeten warmtestroom (in de BTU-mode Thermal energy) verschijnt in beeld. A:Warmtestroom ↕ -123.45 21.5 Twee onafhankelijke warmtestroommetingen Als de transmitter 2 meetkanalen en 4 temperatuuringangen heeft, dan kunnen er 2 onaf- hankelijke warmtestroommetingen tegelijk worden verricht.
Pagina 228 FLUXUS F60x 21.6 Stoom in de inloop Als de inloopdruk constant is of met een extra ingang gemeten kan worden, kan de warmtestroom in een medium bepaald worden, dat in de inloop gasvormig is. De aggregatietoestand van het medium wordt bepaald met behulp van de inloopdruk en de inlooptemperatuur.
Pagina 229 FLUXUS F60x 21.6.2 Weergave van de aggregatietoestand Als u tijdens de warmtestroommeting op toets drukt, kan de aggregatietoestand van de medium in de bovenste regel worden weergegeven. weergave betekenis aggregatietoestand in de inloop aggregatietoestand in de uitloop Het medium is volledig gasvormig. Het medium is volledig vloeibaar.
Pagina 230 FLUXUS F60x 2025-03-01, UMFLUXUS_F60xV5-4-0-0NL...
Pagina 231 Bijvoegsel A FLUXUS F60x Bijvoegsel Menustructuur Programmavertakkingen Parameter Meten Uitgangsopties Spec. functie Het meetkanaal Het meetkanaal Het meetkanaal Systeeminstellingen kiezen kiezen kiezen Buisparameters Meetpuntnummer Meetgrootheid → Dialogen en menu's → Ingangen → Meting Mediumparameters Aantal weglengten Maateenheid → Uitgangen → Opslaan →...
Pagina 232 Bijvoegsel A FLUXUS F60x Parameterinvoer (zie hoofdstuk 9) Hoofdmenu Parameter Voor kanaal … Parameter van: Buitendiameter Wanddikte Leidingmater. Bekleding Bekleding Bekledingsdikte Ruwheid Disturb.distance Medium Medium-temperatr Sensortype Speciale versie Standaard → Sensor gegev. 1 … → Sensor gegev. 6 Legenda alleen als een parameterreeks opgeslagen is alleen als de lijstnotering With disturbance in het menupunt Spec.
Pagina 233 Bijvoegsel A FLUXUS F60x Meetinstellingen (zie hoofdstuk 9) Hoofdmenu Uitgangsopties Voor kanaal … Meetgrootheid Maateenheid Demping UMFLUXUS_F60xV5-4-0-0NL, 2025-03-01...
Pagina 234 Bijvoegsel A FLUXUS F60x Datalogger (zie hoofdstuk 15) Hoofdmenu Hoofdmenu Spec. functie Uitgangsopties SYSTEEM inst. Voor kanaal … ENTER totdat ... Opslaan Opsl. meetgegev. Ringbuffer Log interval Opslagmodus voorb. gemidd Hoeveel. opslag Hoofdmenu beide Spec. functie Store Amplitude Afdrukken meetw. Wissen meetw.
Pagina 235 Bijvoegsel A FLUXUS F60x Meting starten (zie hoofdstuk 9) Hoofdmenu Meten Kanaal … Meetpunt-nr.: PROFILE CORR. Signaalverloop Sensor afstand Signaaltest Sensor afstand Weergave meting De meting stoppen Legenda [1] vraag verschijnt alleen als in het menupunt ongecor\Spec. functie\SYSTEEM inst.\Meten\ Stroomsnelheid gekozen is UMFLUXUS_F60xV5-4-0-0NL, 2025-03-01...
Pagina 236 Bijvoegsel A FLUXUS F60x Configuratie van de uitgangen (zie hoofdstuk 9) Hoofdmenu Hoofdmenu Spec. functie Uitgangsopties Voor kanaal … SYSTEEM inst. ENTER totdat Procesuitgangen Stroomlus Loop I1,I2 passive active Begin meetbereik Install.uitgang Einde meetbereik → Stroom Test output → Frequentie →...
Pagina 237 Bijvoegsel A FLUXUS F60x Ingangen configureren (zie hoofdstuk 14) Hoofdmenu Spec. functie SYSTEEM inst. Procesingangen Defin. ext.meten Link temperatuur Link andr.ingang Aansluit ga terug Van ingang ext.Input (1) T-Inlaat Ingang voor voor elk ext.Input (2) meet- T-Fluid/Uitla kanaal ext.Input (3) →...
Pagina 238 Bijvoegsel A FLUXUS F60x SuperUser-mode (zie hoofdstuk 18) Hoofdmenu Spec. functie SYSTEEM inst. Kalibratie Meten Voor kanaal … Diverse ENTER totdat ... fabriek eigen Gain threshold Laminar flow Bad soundspeed Turbulent flow → thresh. → offset Calibration ENTER totdat ... Do not total.
Pagina 239 Bijvoegsel A FLUXUS F60x Warmtestroommeting (zie hoofdstuk 21) Hoofdmenu Hoofdmenu Hoofdmenu Spec. functie Uitgangsopties Spec. functie SYSTEEM inst. Voor kanaal … SYSTEEM inst. Procesingangen Meetgrootheid Meten → Warmtestroom ENTER totdat Link temperatuur Warmtestroom in: Warmtehoeveelhd T-Inlaat → Ingang Tx → Geen meten →...
Pagina 240 Bijvoegsel A FLUXUS F60x Alarmuitgang (zie hoofdstuk 17) Hoofdmenu Spec. functie SYSTEEM inst. Procesuitgangen Install.uitgang Hoofdmenu → Binair Inschakelen Uitgangsopties Bron kanaal Voor kanaal … Bron ENTER totdat → Grens Alarmuitgang func mode → MAX → GRTHD. → +→- -→+ →...
Pagina 241 Bijvoegsel A FLUXUS F60x Maateenheden Lengte/ruwheid maateenheid beschrijving millimeter inch inch Temperatuur maateenheid beschrijving °C graden Celsius °F graden Fahrenheit Druk maateenheid beschrijving bar(a) bar (absoluut) bar(g) bar (relatief) psi(a) pond per vierkante inch (absoluut) psi(g) pond per vierkante inch (relatief) Dichtheid maateenheid beschrijving...
Pagina 242 Bijvoegsel A FLUXUS F60x Kinematische viscositeit maateenheid beschrijving mm²/s vierkante millimeter per seconde 1 mm²/s = 1 cSt Stromingssnelheid maateenheid beschrijving meter per seconde cm/s centimeter per seconde inch/s inch per seconde fps (ft/s) voet per seconde Volumestroom maateenheid beschrijving volume (getotaliseerd) m³/d...
Pagina 243 Bijvoegsel A FLUXUS F60x maateenheid beschrijving volume (getotaliseerd) hl/min hectoliter per minuut hl/s hectoliter per seconde Ml/d (Megalit/d) megaliter per dag bbl/d barrel per dag bbl/h barrel per uur bbl/m barrel per minuut bbl/s barrel per seconde USgpd (US-gal/d) gallon per dag USgph (US-gal/h) gallon per uur USgpm (US-gal/m)
Pagina 244 Bijvoegsel A FLUXUS F60x Warmtestroom maateenheid beschrijving warmtehoeveelheid (getotaliseerd) Watt Wh of J Kilowatt kWh of kJ Megawatt MWh of MJ Gigawatt GWh of GJ kBTU/minuut kBTU per minuut kBTU/uur kBTU per uur MBTU/uur MBTU per uur MBTU/dag MBTU per dag TON (TH) TON, totals in TONhours TON (TD)
Pagina 245 Bijvoegsel A FLUXUS F60x Massastroom maateenheid beschrijving massa (getotaliseerd) ton per uur ton per dag kg/h kilogram per uur kg/min kilogram per minuut kg/s kilogram per seconde gram per seconde lb/d pound per day lb/h pound per hour lb/m pound per minute lb/s pound per second klb/h...
Pagina 246 Bijvoegsel A FLUXUS F60x Referentie De volgende tabellen zijn bedoeld als hulpmiddel voor de gebruiker. De nauwkeurigheid van de gegevens hangt af van de samenstelling, de temperatuur en de verwerking van het materiaal. FLEXIM is niet aansprakelijk voor onnauwkeurigheden. Geluidssnelheid van gekozen buis- en bekledingsmaterialen bij 20 °C De waarden van sommige van deze materialen zijn opgeslagen in de interne database van de transmitter.
Pagina 247 Bijvoegsel A FLUXUS F60x materiaal (display) verklaring [m/s] [m/s] trans long flow Rubber rubber 1900 2400 trans Glas glas 3400 5600 trans perfluoroalkoxy 1185 long PVDF polyvinylideenfluoride 2050 long Sintimid Sintimid 2472 long Teka PEEK Teka PEEK 2534 long Tekason Tekason 2230 long...
Pagina 248 Bijvoegsel A FLUXUS F60x Typische ruwheidswaarden van buisleidingen De waarden berusten op ervaring en metingen. materiaal absolute ruwheid [mm] getrokken buizen van bontmetaal, glas, kunststof en 0…0.0015 lichtmetaal getrokken stalen buizen 0.01…0.05 fijngepolijst, geschuurd oppervlak max. 0.01 gepolijst oppervlak 0.01…0.04 gevijld oppervlak 0.05…0.1 gelaste stalen buizen, nieuw...
Pagina 249 Bijvoegsel A FLUXUS F60x Typische eigenschappen van gekozen media bij 20 °C en 1 bar medium (display) verklaring geluids- kinematische dichtheid snelheid viscositeit [g/cm³] [m/s] [mm²/s] Aceton aceton 1190 0.7300 Ammoniak (NH3) ammoniak (NH 1386 0.6130 Benzine benzine 1295 0.8800 Beer bier 1482...
Pagina 250 Bijvoegsel A FLUXUS F60x medium (display) verklaring geluids- kinematische dichtheid snelheid viscositeit [g/cm³] [m/s] [mm²/s] Melk melk 1482 1.0000 Mobiltherm 594 Mobiltherm 594 1365 0.8730 Mobiltherm 603 Mobiltherm 603 1365 55.2 0.8590 Natronloog 10% natronloog,10 % 1762 1.1140 Natronloog 20% natronloog, 20 % 2061 1.2230...
Pagina 251 Bijvoegsel A FLUXUS F60x Eigenschappen van water bij 1 bar en bij verzadigingsdruk mediumtem- mediumdruk geluidssnel- soortelijk gewicht specifieke warmte peratuur [°C] [bar] heid [m/s] [kg/m [kJ/kg/K 1.013 1402.9 999.8 4.219 1.013 1447.3 999.7 4.195 1.013 1482.3 998.2 4.184 1.013 1509.2 995.6 4.180...
Pagina 252 Bijvoegsel A FLUXUS F60x Conformiteitsverklaringen 2025-03-01, UMFLUXUS_F60xV5-4-0-0NL...
Pagina 254 © 2025 Emerson. Alle rechten voorbehouden. De verkoopvoorwaarden van Emerson zijn op verzoek verkrijgbaar. Het Emerson-logo is een handelsmerk en dienstmerk van Emerson Electric Co. Flexim is een merk van een van de bedrijven van de Emerson-bedrijvengroep. Alle overige merken zijn eigendom van...
